转以太网通过CHNet-S7200在纺机设备控制系统联网中

摘要

CPU226本身不具备以太网通讯接口，通过兴达易控XD1.0（桥接型）以太网模块实现与步科触摸屏modbusTCP客户端通信；另外CPU226一个通讯口和变频器/仪表自由口通讯，

关键词

纺机设备联网;兴达易控PPI-ETH-XD1.0以太网模块

现有设备及联网要求

客户车间内有6台纺机设备，控制系统采用西门子PLC，型号为CPU226，一个通讯端口已用于和变频器/仪表的自由口通讯，另一通讯端口连接了一台步科的触摸屏作为人机界面。

要求为客户建立一套远程设备监控和生产管理系统，能够在总经理室监控6台设备的运行状态以及统计生产信息；现场不适合有线布局，希望采用无线通讯。将来能够通过互联网实现远程控制和访问。

方案简述

CPU226本身不具备以太网通讯接口，但选用兴达易控PPI-ETH-XD1.0（桥接型）模块能满足要求。拔去步科触摸屏与CPU226的通讯电缆，将PPI-ETH-XD1.0模块插入到CPU226通讯端口，然后将触摸屏通讯电缆插头插入PPI-ETH-XD1.0模块的X2母口。CPU226一个通讯口和变频器/仪表自由口通讯，另一通讯口上位机以太网通讯的同时，还可以跟步科触摸屏通讯。

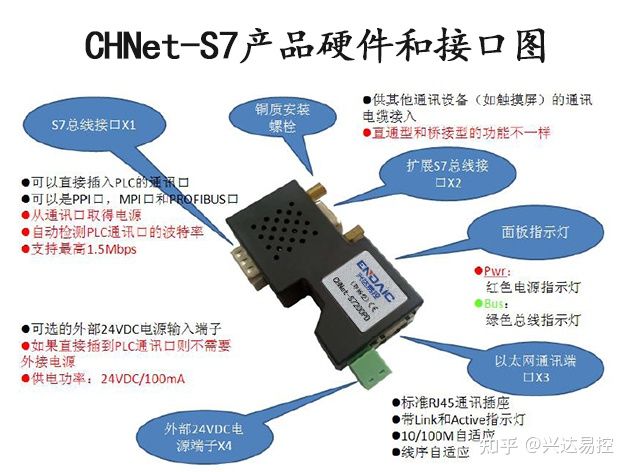

PPI-ETH-XD1.0模块接口图

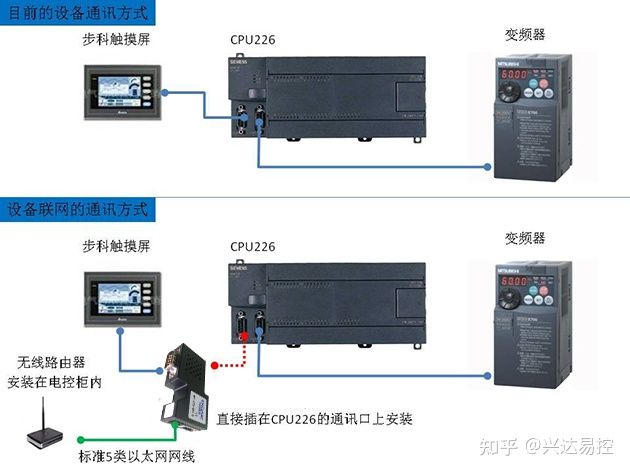

设备通讯改造图

设备信息化架构图

系统软硬件需求

每台设备需要增加一个兴达易控PPI-ETH-XD1.0模块和一个无线AP；

用于监控的计算机（带网卡）一台和一个无线AP。
