HDMI 2.1：它如何成为最受欢迎的显示界面

HDMI（高清多媒体接口）是一种专有的音频/视频接口，用于将未压缩的视频数据和压缩或未压缩的数字音频数据从符合 HDMI 标准的源设备（如显示控制器）传输到兼容的计算机显示器、视频投影仪、数字电视或数字音频设备。HDMI是模拟视频标准的数字替代品，使用几种亮度/色差颜色空间之一表示。

HDMI 有 3 个物理上独立的通信通道：

DDC（显示数据通道）是基于 I2C 规范的简单通信通道，使显示器能够通信其支持的显示模式，并使主机能够调整亮度和对比度等参数。

TMDS（最小化转换差分信号）交错音频、视频和辅助数据。在视频数据周期内，传输活动视频线的像素;在水平和垂直消隐间隔期间，音频和辅助数据在一系列数据包中传输。控制周期发生在视频和数据岛周期之间。

CEC（消费电子控制）允许用户控制多达十个通过HDMI连接的设备。

HDMI 1.4 增加了 2 个额外的通道：

ARC（音频回传通道）是一种音频链路，旨在取代电视和扬声器系统之间的其他音频电缆。

HEC（HDMI以太网通道）提供100Mbit/s的双向链路。

内容保护通过 HDCP（高带宽数字内容保护）提供。如果源设备需要，HDMI 可以使用 HDCP 对信号进行加密。

帧线到数据包传输

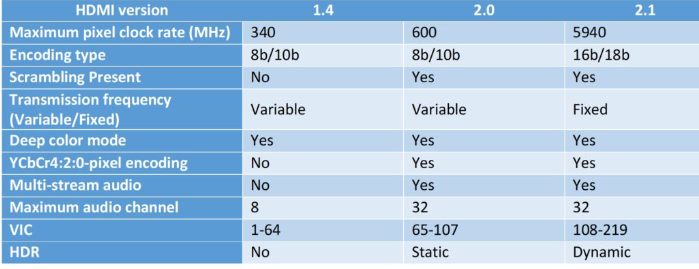

HDMI 1.4b支持高达340Mcsc的TMDS字符速率;HDMI 2.0 以 340 至 600 Mcsc 的 TMDS 字符速率添加 TMDS 信号，并在所有 TMDS 字符速率下添加 EMI/RFI 加扰。对于高于340 Mcsc的TMDS字符速率，TMDS时钟速率将是TMDS字符速率的四分之一（1/4）。TMDS比特率保持在TMDS字符速率的10倍，因此是TMDS时钟速率的40倍。对于等于或低于340 Mcsc的TMDS字符速率，TMDS时钟速率等于TMDS字符速率，TMDS比特率等于TMDS时钟速率的10倍。源不得以高于接收器设备支持的最大速率的TMDS字符速率进行传输。随着HDMI 2.1的引入，用户能够以固定速率传输数据，在12个通道上支持4Gbps的最大链路比特率。在HDMI 2.0中，通过包括静态元数据信号的扩展增加了对HDR视频传输的支持，而HDMI 2.1还增加了对动态元数据的支持。下表列出了HDMI 1.4、2.0和2.1之间的基本区别。

HDMI已发展成为最受欢迎的显示接口。从HDMI v1.4到v2.1在速度、数据完整性、数据传输方式等方面都有了显著的改进。请继续关注我们即将发布的有关HDMI 2.0中数据传输和加扰的博客。Synopsys VIP for HDMI 支持 HDMI1.4、HDMI 2.0、HDMI 2.1、HDCP 1.4、HDCP 2.2 和 DSC 1.2。了解诺瓦泰克采用 Synopsys 业界首款用于 HDMI 2.1 和 HDCP 2.2 的 VIP 和源代码测试套件来设计其下一代多媒体芯片。
