将显示端口连接到多个设备

我们讨论了DisplayPort中的SST（单流传输）拓扑，以将单流从源传输到接收器设备。我们还介绍了 MST（多流传输）拓扑的基础知识，以将多个流传输到单个/多个设备。在本博客中，我们将深入探讨利用 MST 的不同方式以及如何在实际场景中使用 MST。我们还将讨论USB Type-C上的DisplayPort，这是显示器行业的未来。

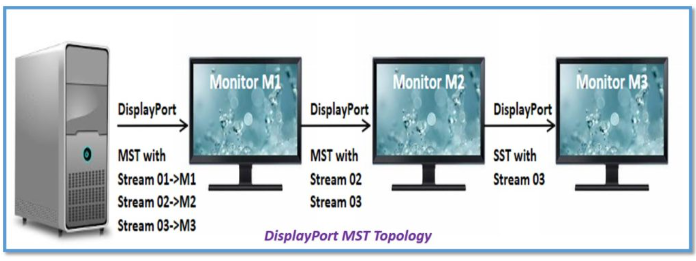

有两种方法可以利用 MST。一种是菊花链，另一种是通过集线器配置。菊花链允许使用设备之间的单个 DisplayPort 连接将多个设备作为一个链进行连接。在下图中，CPU 发送三个视频流，即 01、02 和 03，分别针对流 01 到监控 M1，流 02 到监控 M2，流 03 到监控 M3。在下面的设置中，CPU 在 MST 模式下将三个流发送到监视器 M1。M1 显示流 01，并在 MST 模式下将两个流传输到监视器 M2。M2 显示流 02 并以 SST 模式将单个流传输到监视器 M3。每个 DisplayPort 输出都连接到下一个下游显示器，最后一个显示器符合 SST 标准。

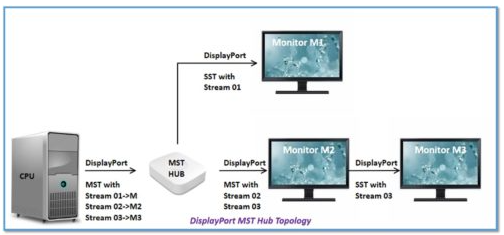

另一种方法是通过 MST 集线器，该集线器提供了一个选项，用于将视频流从源设备拆分为可流式传输到支持 SST 和 MST 的独立接收器设备。如下图所示，CPU 在 MST 模式下向集线器发送三个流。然后，HUB 拆分并将 SST 模式下的流 01 发送到监视器 M1，并将 MST 模式下的剩余两个流发送到监视器 M2。监视器 M2 和监视器 M3 以菊花链方式连接，M3 接收单个流。使用此拓扑的优点是允许将 DisplayPort MST 拆分为两个或多个 DisplayPort 流。下面的设置描述了 HUB 和菊花链配置的组合。

DisplayPort over Type-C

USB Type-C上的DisplayPort是工业的未来，它使用户能够为不同的使用型号和配置使用USB Type-C集线器的多个引脚提供多种选择。这将减少我们日常环境中使用的大量电缆和连接器。下图说明了Type-C集线器，该集线器可通过DisplayPort连接到显示器，并通过USB端口连接到键盘和鼠标。这通过提供如下所示的简单对接解决方案来提高生产率。
