USB TYPE-C 的新功能

USB接口的永恒存在是显而易见的，每年出货近5+十亿台USB设备。USB一直是消费电子市场的基石。USB A 型和 B 型电缆、接口和连接器在各种设备上无处不在——智能手机、PC、视频游戏、备用电源和汽车等。随着技术不断朝着更好、更薄、更节能的设备发展，原生电缆组件一直是该领域创新的瓶颈。原生USB标准的局限性是如此明显，以至于像Thunderbolt这样的竞争对手总是准备在庞大的USB市场中分一杯羹。2014年年中，USB Type-C标准发布，它为不断发展的新平台生态系统提供了USB标准（2.0，Gen1，Gen2）的现有优势。

C型引脚结构

四对差分引脚，用于第 1 代、第 2 代 USB 或与备用模式下的第三方外设配合使用。4对的存在使Type-C能够使用复合排列，如带有3通道显示端口的USB 1.2。 A2，A3，B2，B3，A10，A11，B10，B11代表SS差分引脚。

两对用于USB 2.0的非超高速差分引脚。– A6， A7， B6， B7.

VBUS 和接地各有四个引脚（VBUS：A4、A9、B9、B4 和接地：A1、A12、B1、B12）。

两对CC（配置通道），用于供电和边带使用。CC – A5， B5， 边带 – A8， B8.

每个功能都存在多个引脚，使Type-C能够在翻转模式下使用。

有什么新变化？

外形尺寸 – Type-C 接口具有相对较小、更薄的插头组件，带有 24 个引脚，取代了现有的插头组件——迷你和微型插头。Type-C比最薄的“micro-B”（也用于SS / SSP）插头更薄。因此，一根电缆适用于所有设备 - 以及更薄的组件。

向后兼容 – 由于基础标准保持不变，因此它与可用程序集无缝向后兼容。所有最新的设备，无论是苹果的MacBook还是谷歌的Pixel手机，三星Galaxy S8等，都支持Type-C标准。

电源要求 – Type-C 符合供电规范。设备或主机的 Type-C 电缆组件可用作源极或接收器来提供或消耗功率。这是可能的，因为Power Delivery具有功率角色转换能力和功率协商能力，以达到更高的功率。供电设备可以提供100瓦的功率，足以为笔记本电脑充电。因此，使用Type-C电缆，您可以为设备充电甚至供电。

易于使用 – Type-C 是可逆的，可以在任一方向连接，这解决了本机 USB 插头的一个非常基本的问题，即插头永远不会第一次适合。有重复的引脚可以帮助电缆以直线或翻转方向连接。

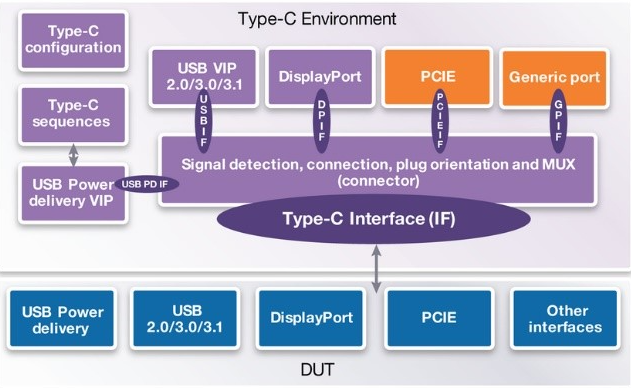

备用模式 - 这是一个证明Type-C的领域，它不仅仅是关于USB。使用替代模式，Type-C 电缆可以连接到 USB 以外的第三方外围设备。支持的一些外围设备是显示端口，MHL，Thunderbolt 3和最近的HDMI。备用模式必须在 CC 引脚（供电）上使用 VDM（供应商定义的消息）交换来执行。这是通过在同一连接器上支持多个外围设备来减小外形尺寸的另一种方法。
