JESD204B：高达12.5Gbps高速数据采集的新替代方案

您的PCB可以处理高达12.5Gbps的速度吗，感到惊讶，对吗？JESD204B标准为串行接口提供高达12.5Gbps的比特率。这种升级允许设计人员在FPGA/ASIC上使用更少的收发器，从而减少I/O数量和封装尺寸。新标准正在高速数据转换器应用中迅速采用，例如无线基础设施收发器、软件定义无线电、医疗成像系统以及雷达和安全通信。

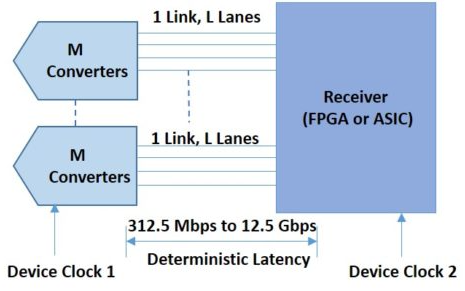

多个串行通道和高达 12.5G 的转换器

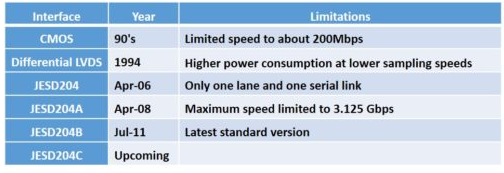

回到10年前，设计人员使用传统的单端CMOS接口，将速度限制在200Mbps左右。然后是差分LVDS，改善了信号线和电源上的噪声耦合。该接口的局限性是在较低的采样速度下功耗较高。这给了CMOS接口存在的理由，至今仍在使用。随着更快的ADC的发展，需要比并行LVDS更节能的数字接口，这种需求催生了JESD204，一种高速串行链路，将单个或多个数据转换器连接到数字逻辑器件，JESD3A的数据速率高达125.204 Gbps，JESD12B的数据速率高达5.204Gbps。

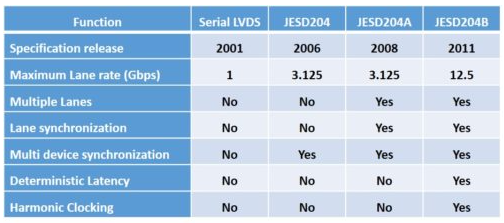

为了选择使用LVDS或各种版本的JESD204串行接口规范的最佳转换器产品，比较每个接口的特性和功能是有用的。下表提供了简短的表格比较。

为什么我们关心JESD204B？

符合JESD204B标准的数据转换器以更高的速率串行化和传输数据，从而减少数据转换器或FPGA上的引脚数量。

布局简单，路线更方便，因为船上的车道要少得多。

更小的封装尺寸和更低的成本。

减少对偏斜管理的需求，因为数据时钟嵌入在数据流中。

JESD204B接口可适应不同分辨率的数据转换器。这样就无需对未来的ADC和数模转换器（DAC）的收发器/接收器（Tx/Rx）板（逻辑器件）进行物理重新设计。

JESD204B标准通过使用确定性延迟简化了多通道同步。

很明显，JESD204B是先进数据采集系统设计的首选接口。该标准减少了高速数据转换器与FPGA和其他设备之间的数字输入和输出数量。更少的互连简化了布局，并有可能实现更小的外形尺寸。
