MIPI声线：数字音频流和通道

在MIPI Soundwire： Digital Audio Simplified中，我们提到包括脉冲编码调制（PCM）和脉冲密度调制（PDM）在内的数字音频格式是MIPI Soundwire的目标应用。在这里，我们将讨论数字音频流和通道。

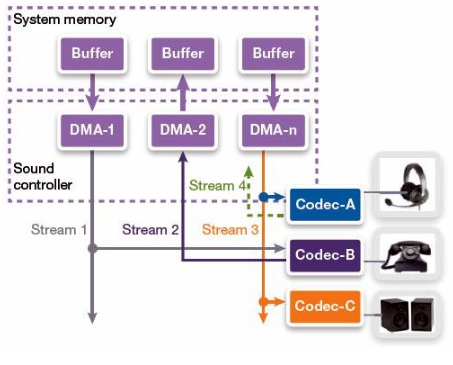

下图说明了数字音频如何通过数字音频流在编解码器和系统内存之间传输。编解码器（编码器-解码器的缩写）将模拟信号转换为数字流，反之亦然。数字音频流是一种逻辑或虚拟连接，可以有一个或多个通道。例如：Stream-3有两个通道（立体声），由编解码器A和编解码器C解码，而Stream-2有一个单通道（单声道）——调制解调器的输入侧。

数字音频流

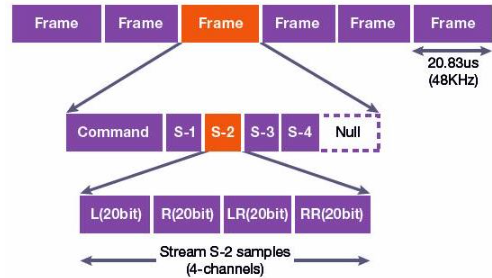

下图显示了一个概念音频帧，以及如何在链路上传输数字音频流及其通道。链路中的每个输入或输出信号都传输一系列帧。每 20.83us （48KHz） 开始一个新帧。典型的帧由命令（控制信息）和有效负载（音频数据）组成。音频数据可以是单个流或多个流。由于帧以固定速率发生，因此流每帧可以占用或多于一个样本块。在图 7 中，流 S-2 占据两个样品块。这意味着 S-2 的采样率为 96 KHz。此外，S-2 有 4 个通道，每个通道 20 位。因此，流示例块使用 80 位。音频比特率为 （80 位） * （96KHz） = 7.68Mbps。

概念音频帧合成

支持的流总数取决于帧大小和流。任何未使用的空间都填充了填充/空数据。
