MIPI声线：脉冲密度调制 （PDM）

在MIPI Soundwire： Digital Audio Simplified中，我们提到包括脉冲编码调制（PCM）和脉冲密度调制（PDM）在内的数字音频格式是MIPI Soundwire的目标应用。在这篇博文中，我们将讨论脉冲密度调制（PDM）。

PDM是一种调制形式，用于表示带有数字数据的模拟信号。在PDM信号中，特定的幅度值不会像脉冲编码调制（PCM）那样编码为不同权重的脉冲的码字。相反，脉冲的相对密度对应于模拟信号的幅度。1位DAC的输出与信号的PDM编码相同。

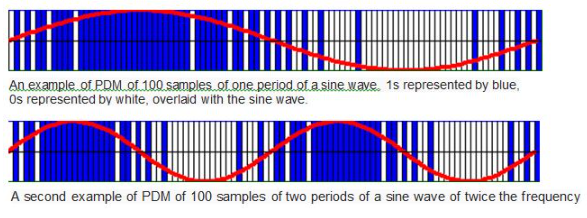

图1：脉冲密度调制

由所有 1 组成的运行对应于最大（正）振幅值，所有 0 对应于最小（负）振幅值，交替的 1 和 0 对应于零振幅值。

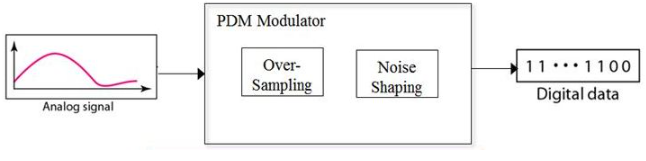

图 2：脉冲密度调制器

PDM调制器由噪声整形和过采样模块组成。噪声整形可确保较低频段的噪声相对较低，而较高频段的噪声相对较高。但是，与视频/图像数据不同，音频质量在较高频率下更敏感，后者在较高频率下不那么敏感。为了克服这个问题，PDM调制器对音频信号进行过采样，并使用噪声整形将噪声推到位于无声区域的更高频率。通常，过采样用于3Mhz的声音，而音频采样用于24kHz / 48KHz。
