热电阻温度信号转rs485Modbus数据采集

● Pt100温度信号测量

● RS-485远程I/O，数据采集

●智能楼宇控制、安防工程等应用系统

● RS485总线工业自动化控制系统

●工业现场信号隔离及长线传输

●设备运行监测

●传感器信号的测量

●工业现场数据的获取与记录

● 医疗、工控产品开发

特点：

●Pt100/Pt1000热电阻隔离转换 RS-485输出

● 标准3线测量法，自动长线补偿

●采用12位AD转换器，测量精度优于0.1%

●通过RS-485接口可以程控校准模块精度

●信号输入 /输出之间隔离耐压1000VDC

●宽电源供电范围：8 ~ 32VDC

●可靠性高，编程方便，易于应用

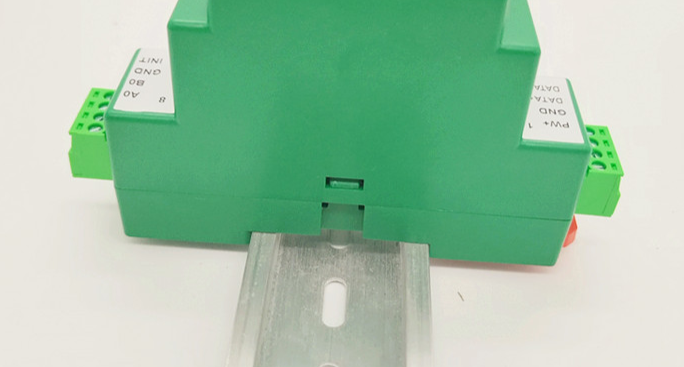

●标准DIN35导轨安装，方便集中布线

●用户可编程设置模块地址、波特率等

●支持Modbus RTU 通讯协议，自动识别协议

●工业阻燃外壳，RS485端口浪涌防护

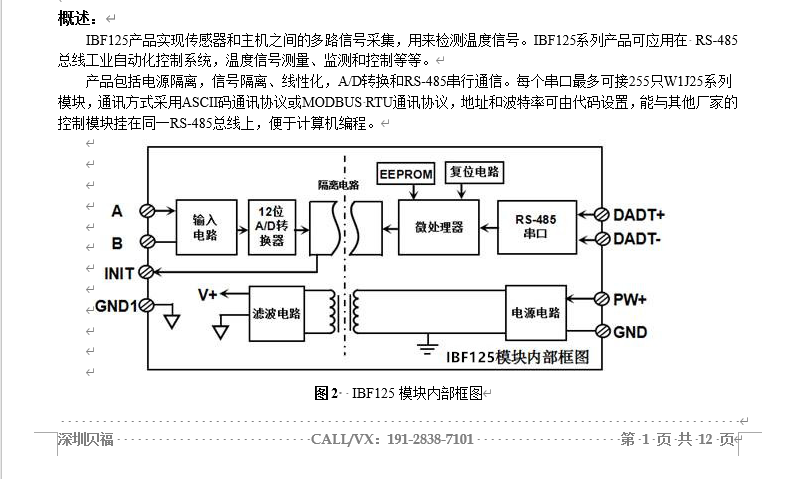

● AD转换速率可以编程设定IBF125系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

IBF125系列产品按工业标准设计、制造，信号输入 /输出之间隔离，可承受1000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

(typical @ +25℃，Vs为24VDC)

输入类型： Pt100输入 /Pt1000输入

精 度： 0.1%

温度漂移： ±50 ppm/℃(±100 ppm/℃,最大)

带 宽： -3 dB10 Hz

转换速率： 10 Sps（出厂默认值，用户可发命令修改转换速率。）

可以通过发送命令设置AD转换速率为2.5 SPS，5 SPS，10 SPS，20 SPS。（通道转换速率=AD转换速率/开启的通道数量）共模抑制(CMR)：120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)：60 dB（1kΩ Source Imbalance @ 50/60 Hz）

输入端保护：过压保护，过流保护

通 讯： 协议 RS-485标准字符协议和 MODBUS RTU通讯协议

波特率（2400、4800、9600、19200、38400、57600、115200bps）可软件选择

地址（0～255）可软件选择

通讯响应时间：100 ms最大

工作电源： +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

功率消耗： 小于1W

工作温度： - 45 ~ +80℃

工作湿度： 10 ~ 90% (无凝露)

存储温度： - 45 ~ +80℃

存储湿度： 10 ~ 95% (无凝露)

隔离耐压： 输入 /输出 之间： 1KVDC，1分钟，漏电流 1mA

其中RS-485输出和电源共地。

耐冲击电压： 1KVAC， 1.2/50us(峰值)

外形尺寸： 79 mm x 69.5mmx 25mm

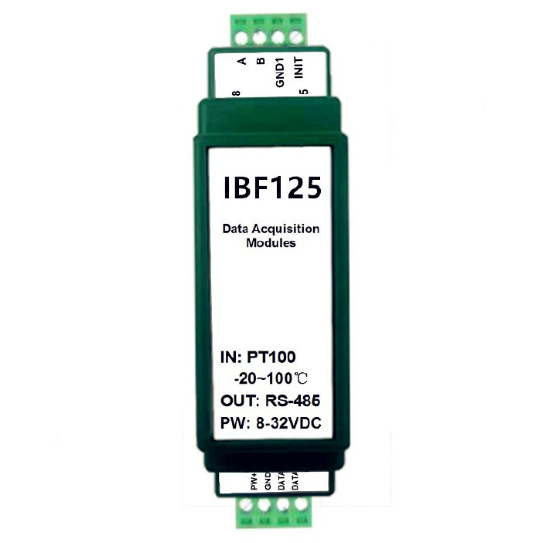

IBF125信号隔离采集模块，可以用来测量1路温度信号。

温度信号输入

12位采集精度，1路温度信号输入。产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。

通讯协议

通讯接口： 1路标准的RS-485通讯接口。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
