TFT-LCD电容触摸屏模块(RGB接口)的组成

大家好，这里是程序员杰克。一名平平无奇的嵌入式软件工程师。

上周的推文全部都是关于硬件PCB设计相关的内容。有兄弟留言说我作为一名嵌入式软件工程师却不务正业，让我多推一些关于外设驱动、通信接口的内容；既如此，杰克便从本篇开始，编写一些外设、通信接口相关的推文。

本系列推文主要是分享驱动TFT-LCD电容触摸屏模块(RGB接口)的一些相关内容。对于嵌入式开发者而言，对TFT-LCD触摸屏模块应该有所了解。圈内较出名的野火、正点原子、小梅哥等都有提供各自的TFT-LCD电容触摸屏模块。其组成大都是由触摸屏模组+驱动背板组成。触摸屏模组由对应的厂商提供，而驱动背板是自行DIY设计的。本篇主要内容是对TFT-LCD触摸屏模组进行描述，对于PCB驱动背板的设计内容仅是简单概括描述。

下面正式进入本章推送的内容。

01 TFT-LCD电容触摸屏模组

TFT-LCD触摸屏模组(RGB接口)是由相关制作厂商提供的。其是由背光LED灯、显示屏液晶、触摸检测屏组合而成，因而模组并不能直接使用，需要搭配相对应的电路(PCB驱动背板)。模组对外有两个驱动接口：

RGB显示屏驱动接口(40PinFPC排线连接点)

电容屏触摸接口(6Pin的FPC排线连接点)

RGB显示屏驱动接口(RGB888)

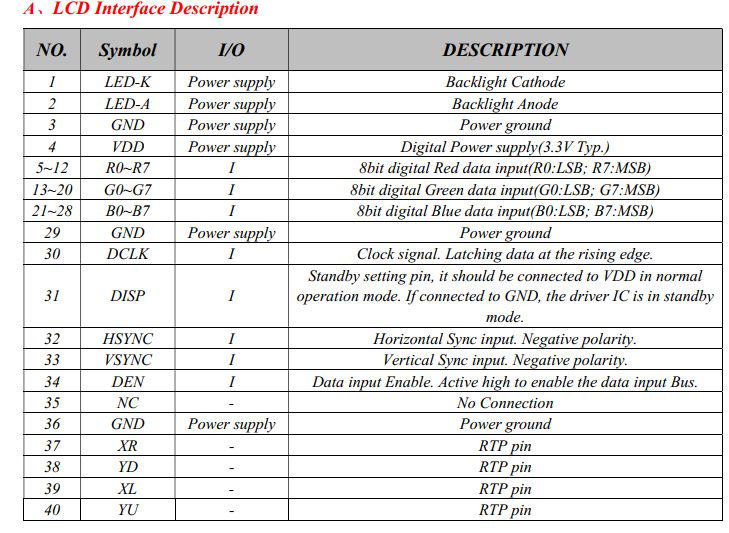

市面上常见的RGB888接口的TFT-LCD显示屏，其显示屏驱动接口的信号为40PIN(规范的PIN脚定义)，厂商提供的引脚描述以及相关说明如下所示：

电容屏触摸接口

对于大部分的电容触摸屏模组，其一般集成了电容触摸控制器，对外提供标准的I2C总线接口，用于读取触摸的实时坐标值。电容屏触摸接口的引脚描述如下表：

特别说明：

上面描述的是触摸屏模组的接口信号，并非用户接口信号；用户使用的接口由驱动背板引出，要特别注意区分。

02 驱动背板

从上面RGB显示屏驱动接口、电容屏触摸接口引脚定义来看，触摸屏模块的PCB驱动背板的主要作用如下：

给显示屏供电

转接驱动信号(RGB接口信号、触摸I2C接口信号)

显示屏供电

对于不同厂商、不同型号的触摸屏模组而言，其显示屏接口以及触摸接口的供电电压不一致，本示例TFT-LCD触摸屏模组(RGB接口)的触摸接口供电电压为3.3V，显示屏接口背压电源为16.5V(注意限流)，如下图所示：

常规驱动的器件如MCU、FPGA的供电电压都比较低，因此在驱动背板需要对输入电压5V进行一个升压和降压，升压后给RGB屏供电，降压后给触摸IC供电。

转接驱动信号(RGB接口信号、触摸I2C接口信号)

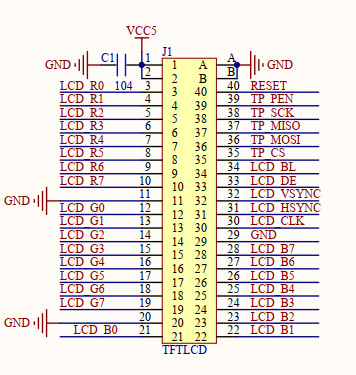

杰克对比了几家的的TFT-LCD触摸屏模块(RGB接口)，其驱动背板的FPC用户接口一致，如下图所示(40Pin-RGB888接口)：

03 文章总结

本篇主要是介绍TFT-LCD触摸屏模块(RGB接口)的组成以及对相关接口信号进行了描述。对于嵌入式软件工程师而言，主要是熟悉用户接口的RGB、触摸信号，对于模块的组成、厂商提供的屏模组、驱动背板的内容可以有个大概的了解。
