TFT-LCD电容触摸屏模块(RGB接口)驱动时序设计

大家好，这里是程序员杰克。一名平平无奇的嵌入式软件工程师。

上两篇已经总结和分享了RGB接口TFT-LCD触摸屏的相关内容。 本篇使用Verilog语言实现RGB的驱动时序。

前面描述了很多关于时序的内容，但其实在FPGA中实现RGB接口的LCD屏驱动时序还是很简单的。 只需要实现行扫描、列扫描的时钟周期控制，并且在有效区域输出对应像素点的RGB数据便可。 实现控制时序和测试验证难度不大，主要还是要在实际的项目中应用，例如：实时显示摄像头的图像信息等。 由于文字篇幅原因， 本篇仅对RGB接口驱动时序的实现思想以及Verilog语言代码进行说明。

下面正式进入本章推送的内容。

01 时序参数

常用的TFT-LCD屏(帧率为60Hz)时序参数如下图所示，其中，行同步信号时序的单位是时钟脉冲，而场同步信号时序的单位是行周期。

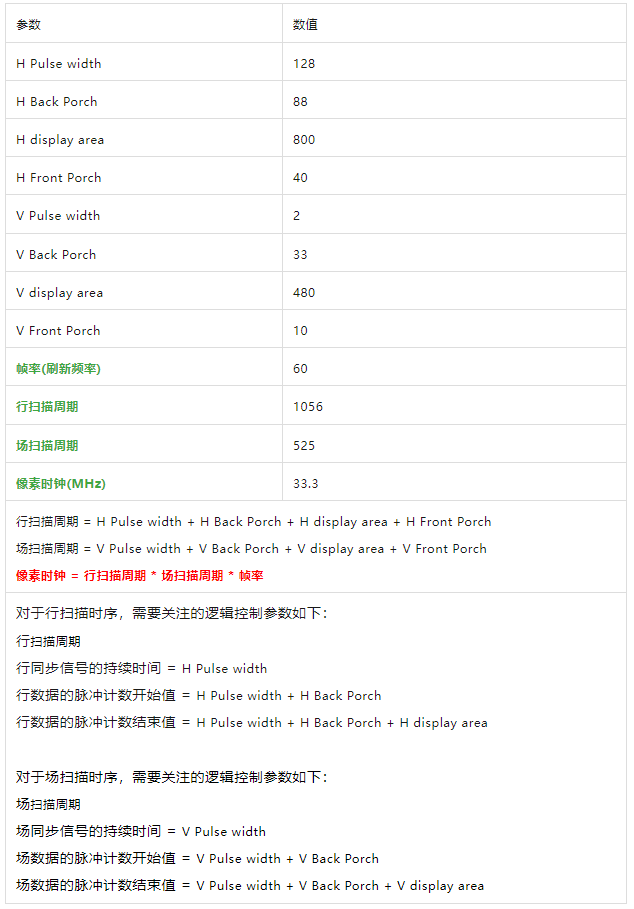

对于驱动时序而言，最重要的是确定帧率和像素时钟，其他参数由厂商提供。本示例使用的是分辨率为800*480 的4.3寸TFT-LCD屏，使用的帧率为60Hz(每秒60帧图像)，时序参参数以及相关计算公式如下表所示：

02 时序实现

对于帧率和分辨率固定的LCD屏幕驱动时序(RGB接口)，有以下特点：

• 图像输出的行扫描、列扫描是周期性的逻辑
• 同步时序(SYNC)、有效信号(DE)的脉冲固定

设计思路

FPGA设计周期性的时序，可以通过计数器来控制，在计数器的对应count数执行相对应的逻辑； 对于逻辑而言，需要考虑的是同步信号、数据有效信号的范围脉冲数、以及扫描周期； 行扫描、列扫描对应的设计思路如下(800*480 @60 TFT-LCD屏示例)：

行扫描时序实现

由于FPGA设计计数器时，一般从0开始计数，因此行扫描逻辑控制参数需要减去1，如下表所示：

Verilog实现代码如下：

parameter  H_SYNC        = 11'd127    ;
parameter  H_DATA_START  = 11'd215    ;
parameter  H_DATA_END    = 11'd1015   ;
parameter  H_PERIOD      = 11'd1055   ;
//行扫描控制时序
reg  [10:0]  h_cnt;
always @(posedge pclk) begin
  if(rst_n == 1'b0) begin
    h_cnt  <= 11'd0;
  end
  else if(h_cnt == H_PERIOD) begin
    h_cnt  <= 11'd0;
  end
  else begin
    h_cnt  <= h_cnt + 1'b1;
  end
end
assign hsync  = (h_cnt > H_SYNC) ? 1'b1 : 1'b0;
assign h_index = (h_cnt > H_DATA_START) ? (h_cnt - H_DATA_START) : 11'd0;

场扫描时序实现

由于FPGA设计计数器时，一般从0开始计数，因此行扫描逻辑控制参数需要减去1，如下表所示：

Verilog实现代码如下：

parameter  v_SYNC        = 11'd1    ;
parameter  v_DATA_START  = 11'd34   ;
parameter  v_DATA_END    = 11'd514  ;
parameter  v_PERIOD      = 11'd524  ;
//场扫描控制时序
reg  [10:0]  v_cnt;
always @(posedge pclk) begin
  if(rst_n == 1'b0) begin
    v_cnt  <= 11'd0;
  end
  else if(v_cnt == v_PERIOD) begin
    v_cnt  <= 11'd0;
  end
  else if(h_cnt == H_PERIOD) begin
    v_cnt  <= v_cnt + 1'b1;
  end
  else begin
    v_cnt  <= v_cnt;
  end
end
assign vsync  = (v_cnt > v_SYNC) ? 1'b1 : 1'b0;
assign v_index  = (v_cnt > v_DATA_START) ? (v_cnt - v_DATA_START) : 11'd0;

完整Verilog代码如下：

module parallel_rgb_control
#
(
  parameter  H_SYNC        = 11'd127   ,
  parameter  H_DATA_START  = 11'd215   ,
  parameter  H_DATA_END    = 11'd1015  ,
  parameter  H_PERIOD      = 11'd1055  ,


  parameter  v_SYNC        = 11'd1    ,
  parameter  v_DATA_START  = 11'd34   ,
  parameter  v_DATA_END    = 11'd514  ,
  parameter  v_PERIOD      = 11'd524
)
(
  input    wire        pclk    ,
  input    wire        rst_n    ,

  output  wire          hsync    ,
  output  wire  [10:0]  h_index  ,

  output  wire          vsync    ,
  output  wire  [10:0]  v_index  ,

  output  wire        de
);


//行扫描控制时序
reg  [10:0]  h_cnt;
always @(posedge pclk) begin
  if(rst_n == 1'b0) begin
    h_cnt  <= 11'd0;
  end
  else if(h_cnt == H_PERIOD) begin
    h_cnt  <= 11'd0;
  end
  else begin
    h_cnt  <= h_cnt + 1'b1;
  end
end
assign hsync  = (h_cnt > H_SYNC) ? 1'b1 : 1'b0;
assign h_index = (h_cnt > H_DATA_START) ? (h_cnt - H_DATA_START) : 11'd0;


//场扫描控制时序
reg  [10:0]  v_cnt;
always @(posedge pclk) begin
  if(rst_n == 1'b0) begin
    v_cnt  <= 11'd0;
  end
  else if(v_cnt == v_PERIOD) begin
    v_cnt  <= 11'd0;
  end
  else if(h_cnt == H_PERIOD) begin
    v_cnt  <= v_cnt + 1'b1;
  end
  else begin
    v_cnt  <= v_cnt;
  end
end
assign vsync  = (v_cnt > v_SYNC) ? 1'b1 : 1'b0;
assign v_index  = (v_cnt > v_DATA_START) ? (v_cnt - v_DATA_START) : 11'd0;
assign de = ( (h_cnt >= H_DATA_START) && (h_cnt < H_DATA_END) ) && ( (v_cnt >= v_DATA_START) && (v_cnt < v_DATA_END) );
endmodule

05 文章总结

对于RGB接口的TFT-LCD屏的时序驱动代码还是较为简单的。 使用文字描述实际的应用并且让人容易理解，还是很困难的。 基于此，本篇仅仅只是分享了RGB接口周期时序的实现，对于具体的数据输出显示的应用并未说明。 倘若有兄弟想了解实际应用，可以添加杰克的微信号来交流。
