数码管的扫描

简介

数码管扫描的是一种比较常用的技术。

主要有2种扫描:公共端扫描和混合扫描

两个扫描都是通过在不同时间点亮不同组从而来实现点亮数码管。这种扫描主要的优势是点亮多个LED灯或者数码管的时候可以使用比较少的IO口，极大的减少了所需的IO口，但缺点是亮度低、具有扫描的效果。

公共端扫描:

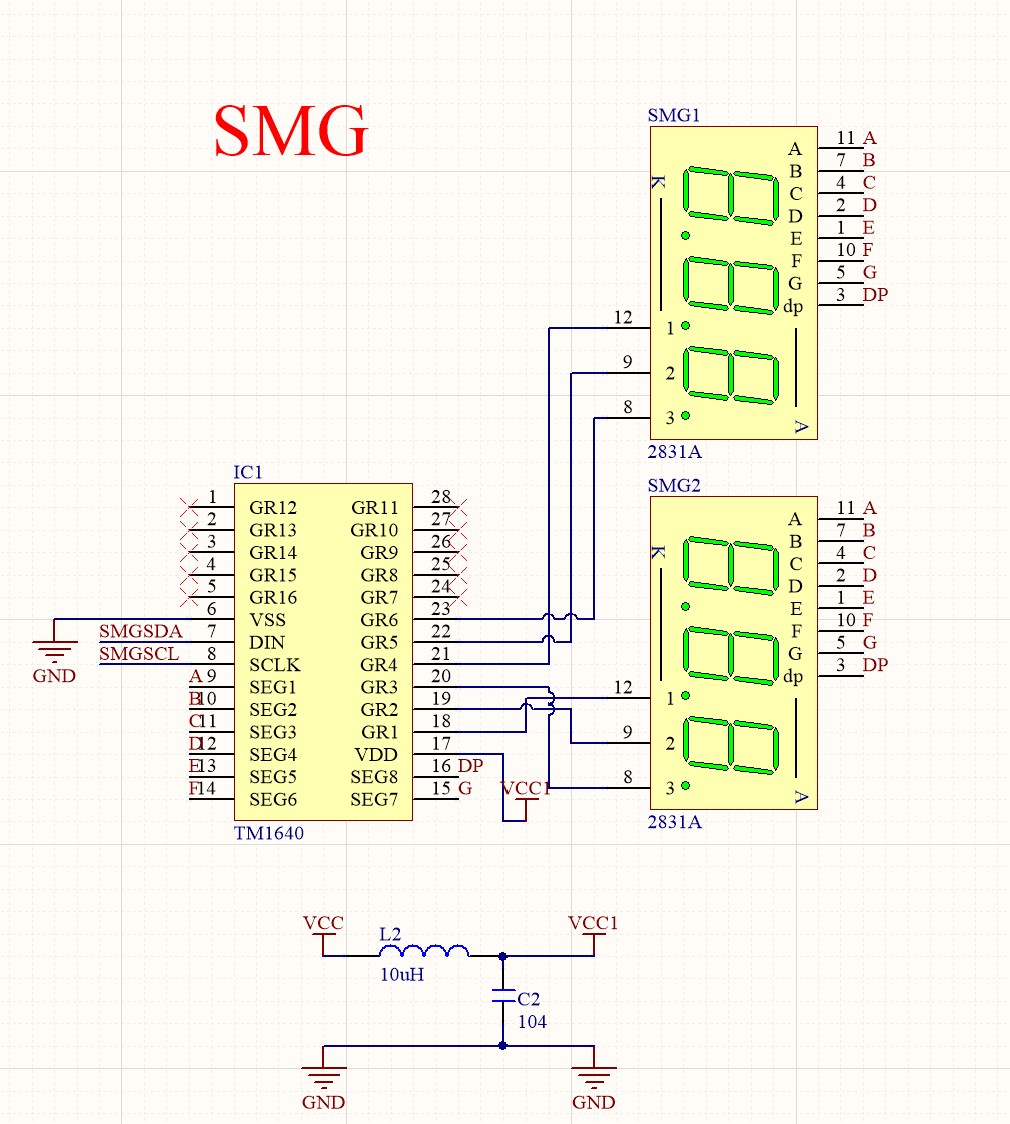

我们可以看到SMG1有3个端口，为共阴级数码管，在程序中我们只需分级别给1端口、2端口、3端口设置低电平，并在打开端口的同时给对应所需的A、B、C、D、E、F、G、DP、即可实现数码管的显示!当亮度不同的时候，我们可以通过点亮数码管中在同一时间的一颗LED，也就是一次只点亮一颗。

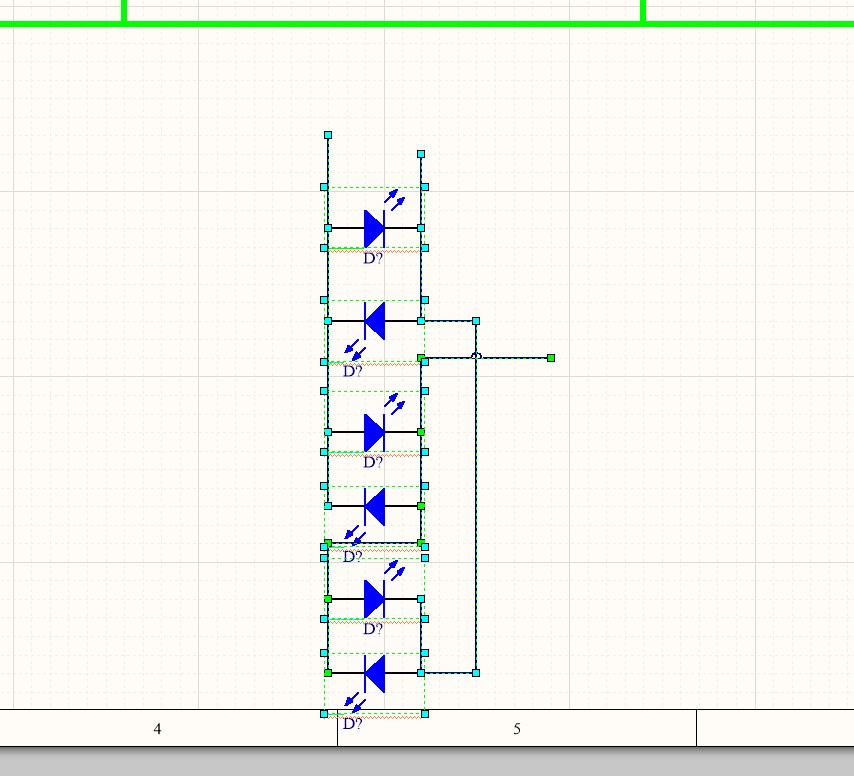

混合扫描:

混合端扫描其实跟公共端扫描差不多，但其最大的区别便是混合扫描可以用更少的脚来实现更多的点灯泡。他是利用IO口的输入模式或者开漏模式来实现led的灭。通过切换不同脚的高低电平以及配合输入输出模式实现的。在一定时间量的情况下，顺序的点亮led灯即可实现，而灭的时候只需将IO口设置为输入模式即可。
