I2C_CLK容性负载导致access失败怎么解决

像这样的事情几乎每周都在发生，前天是MDX access fail，今天是I2C fail。

因为做的次数多了，就成了熟练工，想起我刚工作前几周每隔几天都要问公司的前辈，我这I2C怎么又不通了...今天通了，明天又不通了。

故障现象：I2C 接口访问reg不通。

Part 02

DEBUG过程：

三板斧，直接量I2C/SDA对地IO阻值，clk 几K、sda几M，没有太大异常，因为有上下拉电阻。

然后直接量示波器波图，很明显它“羊”了。

放大看一下，这些上下脉冲，其实就是clk的正负边沿

Part 03

因为有先前

[debug04]GPIO对地短路问题

的经验，波图极其相似。

我们这次直接给出结论：

CLK信号 drive不动，看波图疑似clock对地短路/存在较大容性负载。

查PCB背后贴了大电容（巨大，uF级）。拆除电容，故障恢复，结题~

我们可以对比下2种case，短路/容性负载下的波图差异：

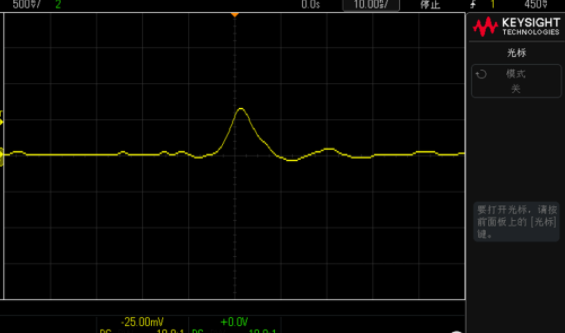

大容性负载：

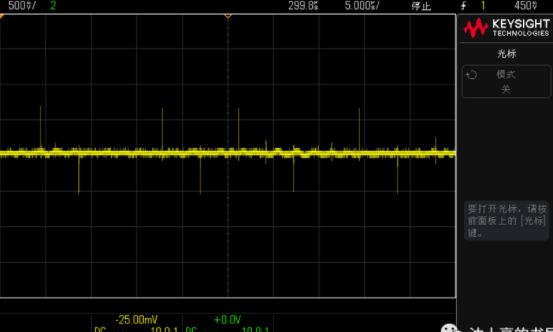

短路：

我做下猜测：

clk跳变沿，短路的脉冲更窄，容性负载应当脉冲更宽，谁更容易产生振铃？打个问号
