创建 USB-PD 源设备编译运行

配置shield的跳线

将跳线放在 X-NUCLEO-SRC1M1 屏蔽上。

接下来，将外部 5V 电源插入绿色“源”连接器。

使用此配置，该板将由 Nucleo 板的 ST-Link 供电。

如果您想通过连接到“源”端子的外部电源为您的系统供电，而不是通过 ST-Link，请在 1-2 和 3-4 之间添加 JP1 跳线。

8编译运行应用程序↑

编译必须在没有错误或警告的情况下执行。

按钮（或选择Project/Build Project）来构建应用程序。

按钮运行应用程序（或选择运行/运行）

9建立第一个显性契约↑

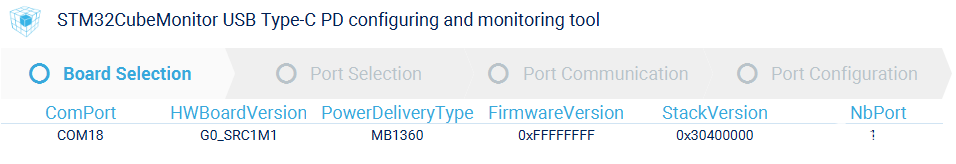

在电路板上运行您的应用程序后，启动 STM32CubeMonitor-UCPD 应用程序。点击“Refresh list of connected boards”时，用户的板子必须出现在列表中，所以双击相应的行（或单击“NEXT”）。

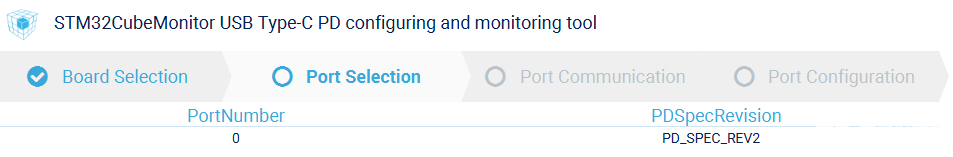

注意：ComPort 可能不同。这取决于计算机上安装的板卡数量。 然后双击所需的 UCPD 端口，此处为端口 0，或选择它并单击“下一步”。

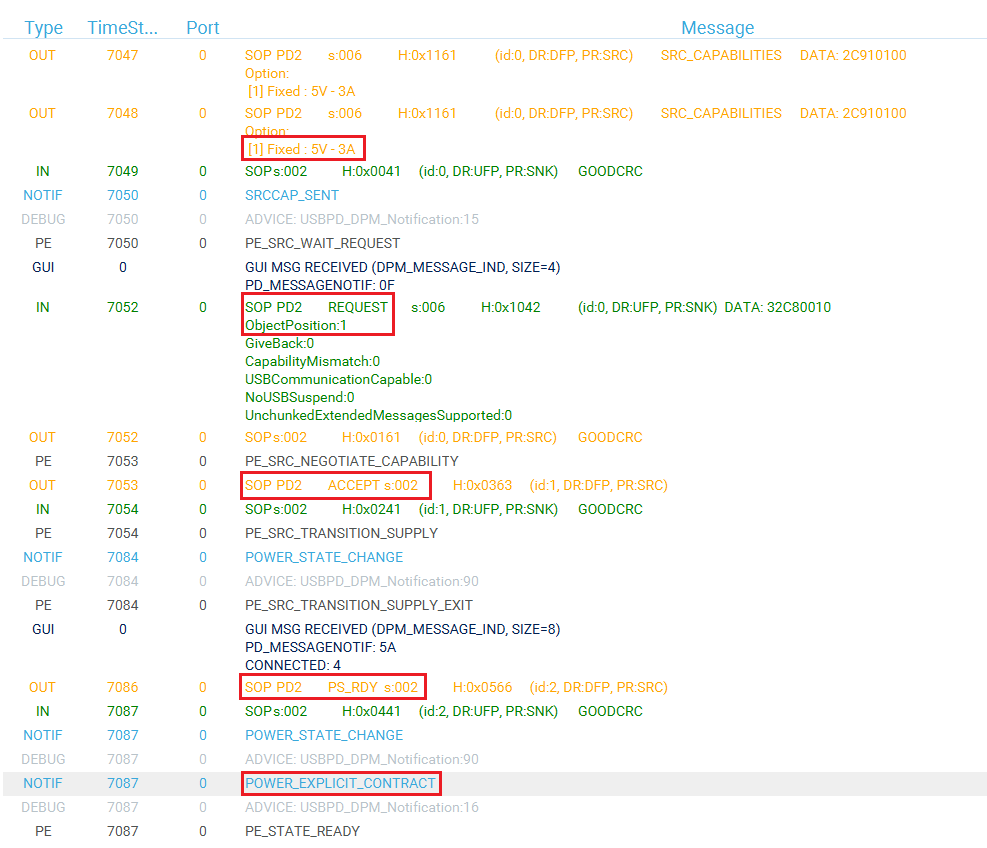

单击右下角的TRACES按钮以获取协议跟踪。然后，您可以将电力输送接收器插入 X-NUCLEO-SRC1M1 扩展板的 USB Type-C® 插座。屏幕可能如下所示：

上图显示了 STM32G0 与右侧面板上的功率输出接收器之间的通信。可以验证正确的顺序以达成明确的合同：

能力由 STM32G0 源发送（OUT橙色消息）。

请求由接收器发送（IN绿色消息）。

ACCEPT和PS_RDY由STM32G0源发送（OUT 橙色消息）。

合同协商以POWER_EXPLICIT_CONTRACT通知（蓝色消息）结束。

有关如何使用此工具的更多详细信息，请参阅UM2468。有关协议的更多详细信息，请参阅UM2552。请注意，此跟踪对于调试和应用程序开发非常有帮助。

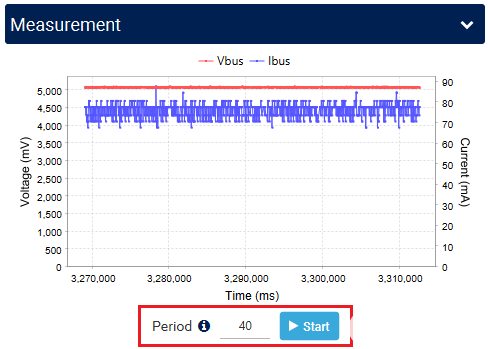

您还可以使用 STM32CubeMonitor-UCPD 中的测量窗口来显示测得的 VBUS 电压和输送电流的图表。设置采样周期并单击开始。
