profinet远程分布式IO模块国产型与西门子1200通讯方

profinet远程分布式IO模块JM9000同时还可以采用无线控制解决许多严酷的环境、成本问题。

PROFINET网络和外部设备的通讯是借由PROFINET IO来实现，PROFINET IO定义和现场连接的外部设备的通讯机能，其基础是级联性的实时概念，是实现工厂自动化过程自动化和安全性的解决方案。下面我们用西门子1200PLC与国产捷米特Profinet分布式IO模块JM9000进行通信。

西门子1214C一个，捷米特profinet远程IO，JM9000一个

PROFINET参数包含 COM端口参数和 IO参数两部分；这边主要对设备类型、IP以及485设备通信区域的设备，比如站号、寄存器地址等。

导入GSD文件到博途里面

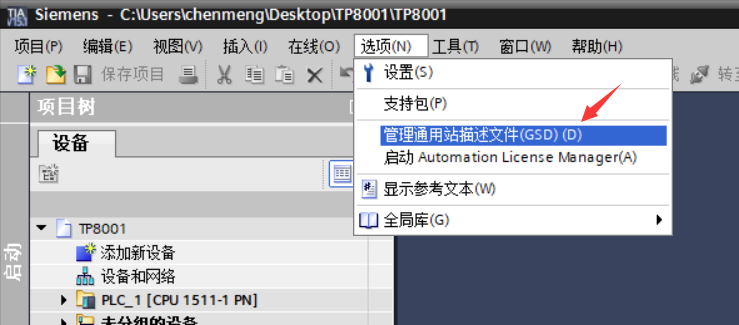

打开博途软件的选项》 管理通用站描述符文件（GSDML） 菜单，捷米特profinet远程分布式IO,JM9000的GSD文件，点击确定。

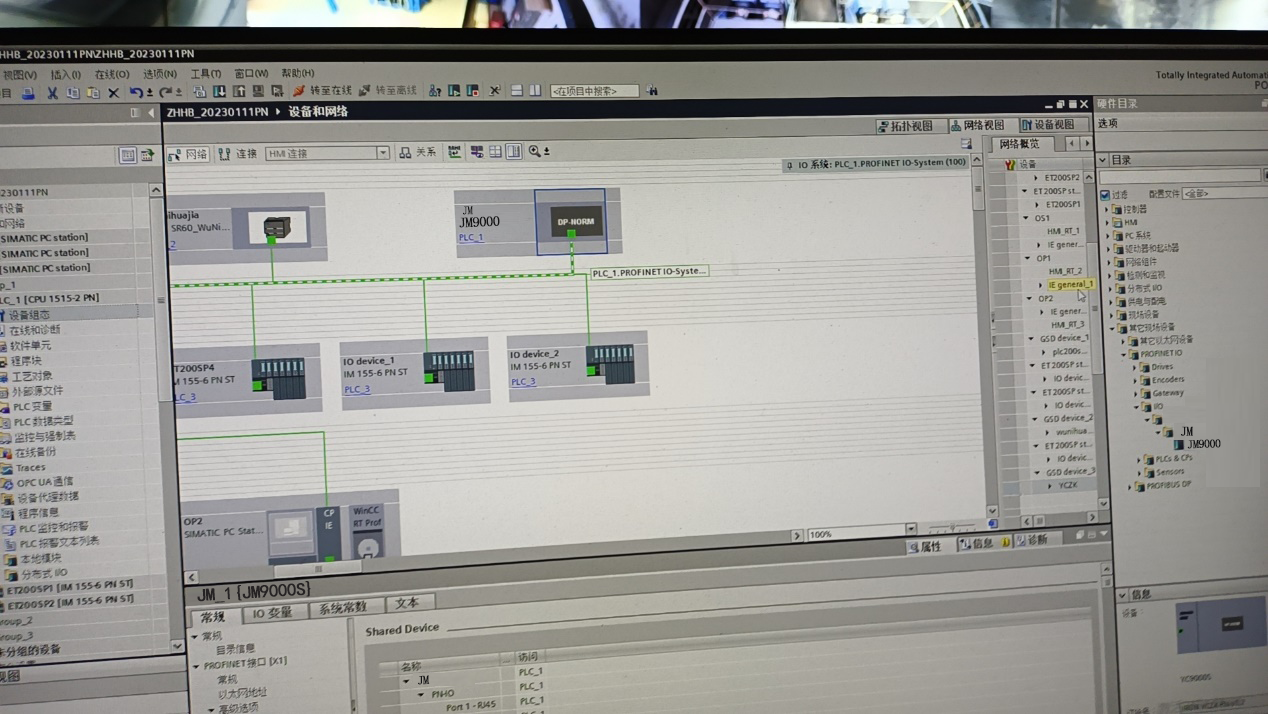

在博途里面拖出远程IO进行使用

简单拖拽就可以进刚添加进去的远程IO ,JM9000进行拖出来，直接使用。

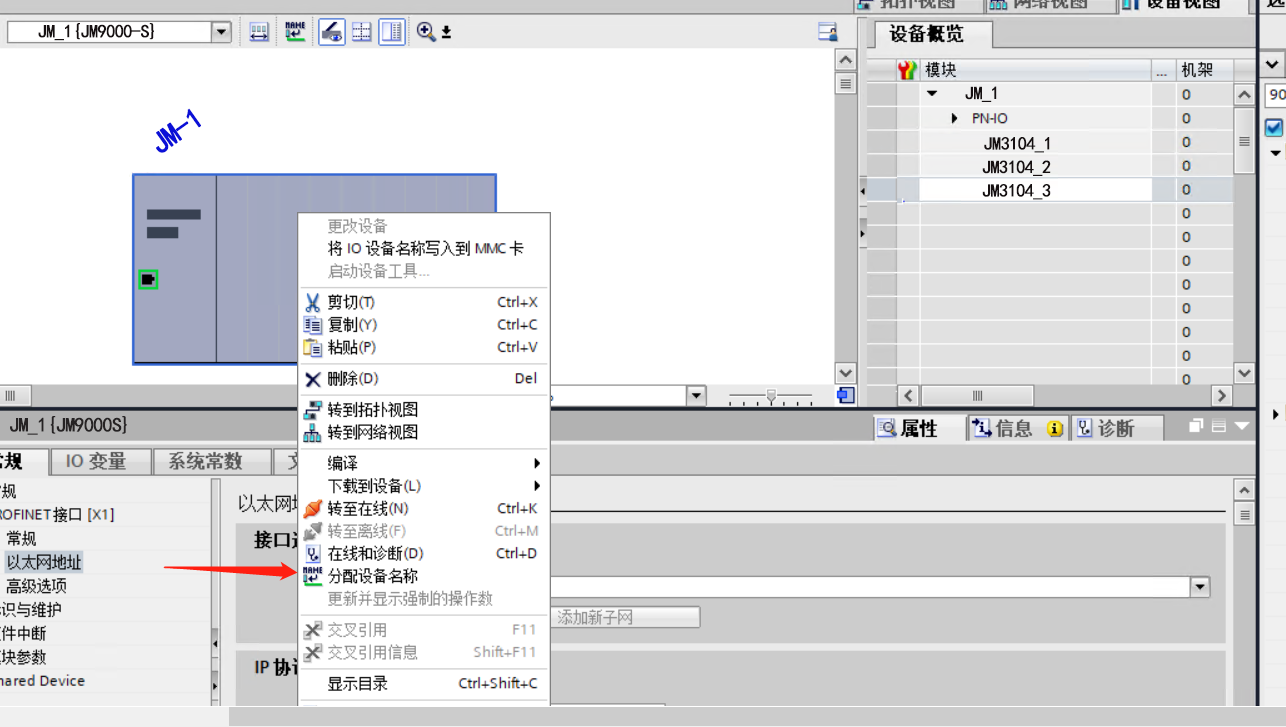

设备分配地址

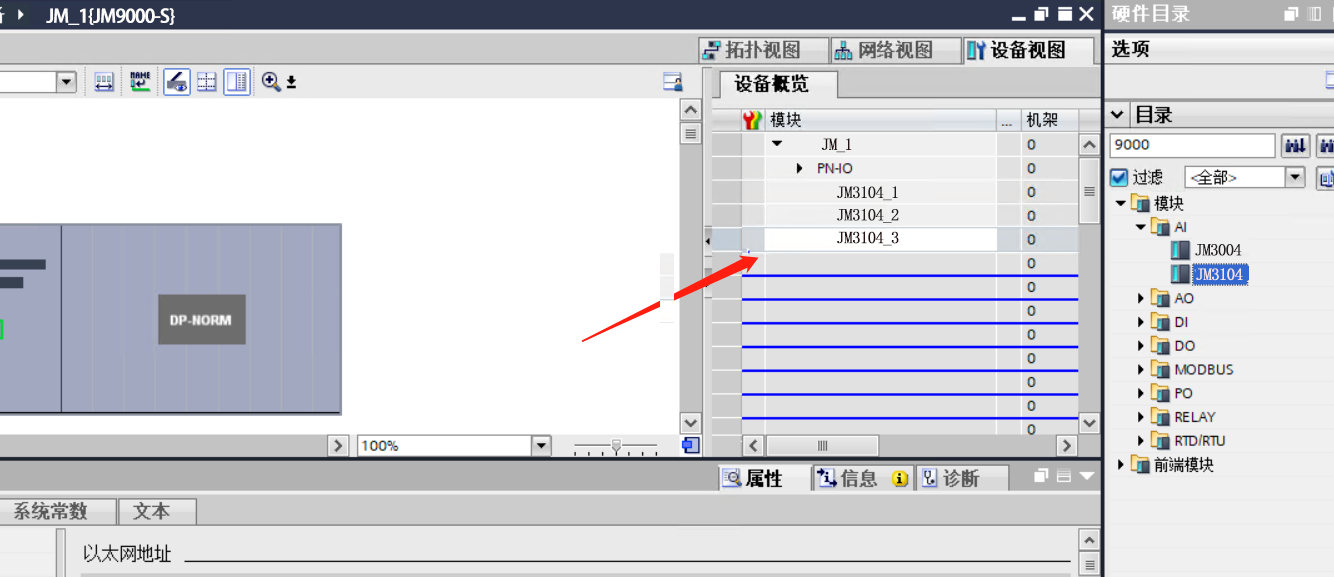

通过查看捷米特分布式远程IOJM9000设备概览，可以通过添加右侧的io模块可以添加多个。如图添加4个JM3104，根据现场时间情况来分配。

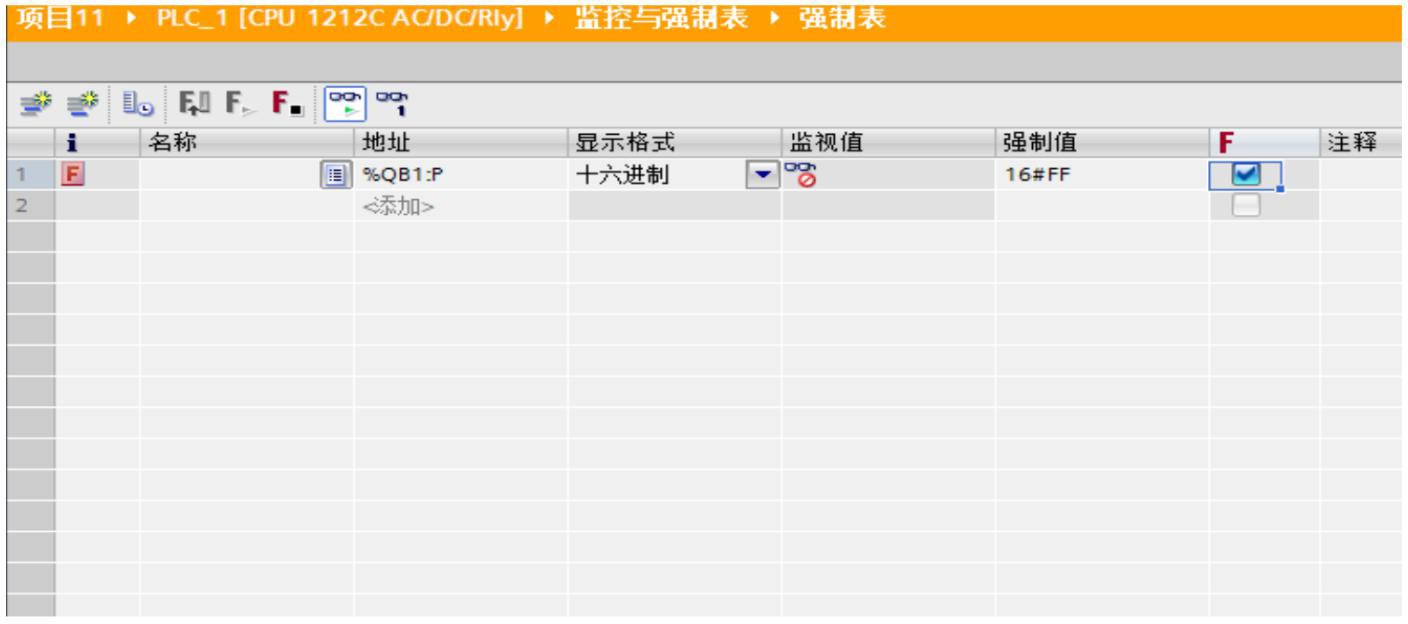

通过博途在线监控

我们将电脑通过Modbus Slave作为站1，来做modbus从站。通过监测，实现了485转PN的目的。还是非常方便的。

本次通过使用捷米特远程分布式IO模块JM9000，对远程IO的配置和使用还是很容易上手的，功能也是特别方便。通过这个模块，简单配置，就能把对应的寄存器直接映射到IW和QW地址上。
