USB系列(一)分享一个USB项目ahb|utmi|dma等接口一应俱

被usb折磨了一段时间了，不写点东西记录一下，都对不起自己的青春。而且以后还将会继续被折磨，所以不写一个系列，真对不起自己的人生呀。希望在记录自己努力学习的过程中，也能给感兴趣的小伙伴儿带来帮助。今天是开篇，先分享一个高质量的usb2.0项目给大家。

本文通过集成各个小项目，最后形成USB这个综合项目，分享给对USB感兴趣的朋友。废话不多说，直接上干货。

1. USB2.0的IP核

本项目的核心来自opencores，具体的网址是：https://opencores.org/projects/usb，大家可以自有下载。具体项目参考百度网盘链接中的《USB2.0的IP核（详细verilog源码和文档）.rar》。

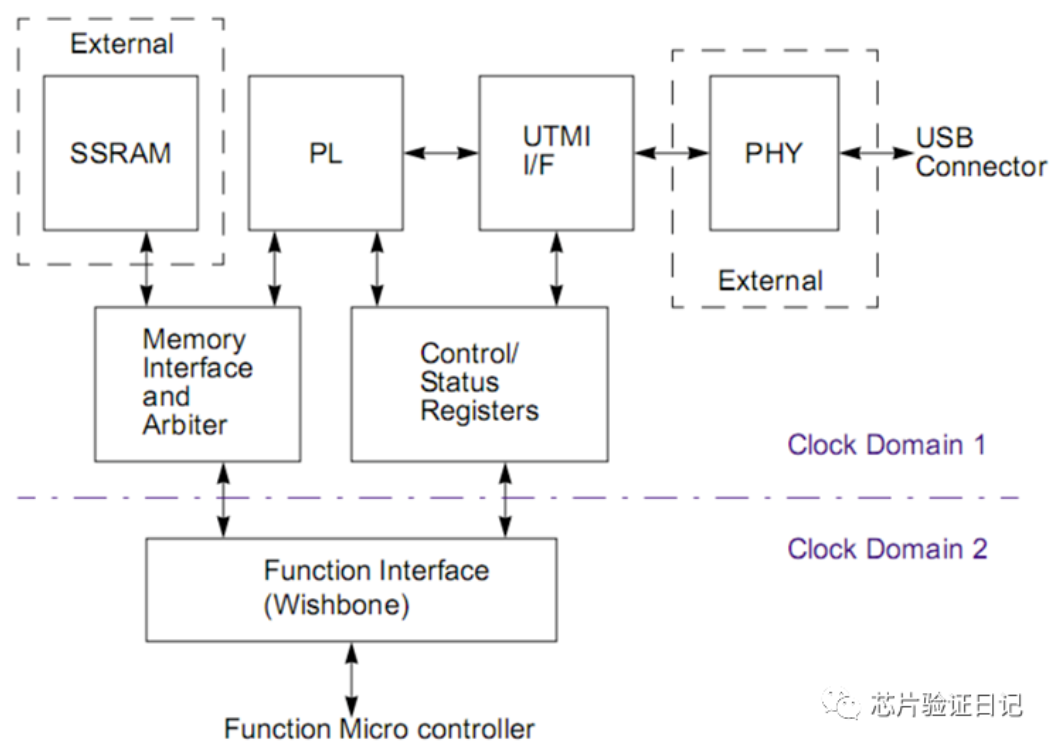

下图是对应的Architecture。

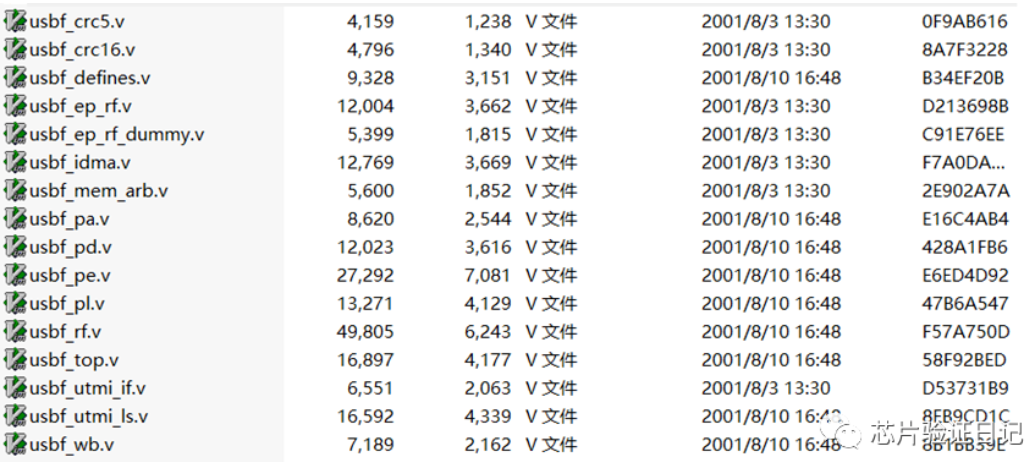

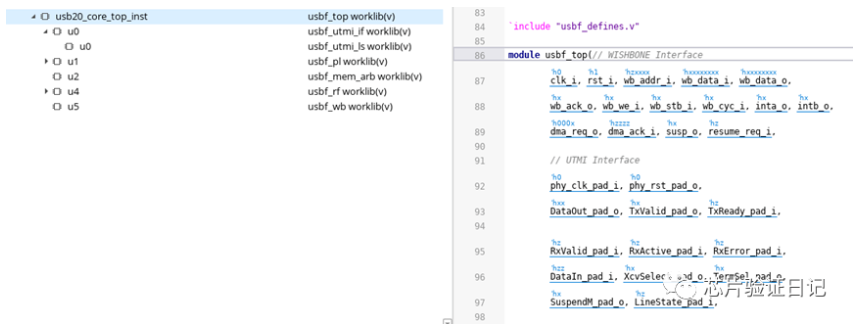

具体的文件列表如下图所示：

2.ahb转wishbone的bridge

具体项目参考百度网盘链接中的《ahb2wishbone_latest.tar.gz》。

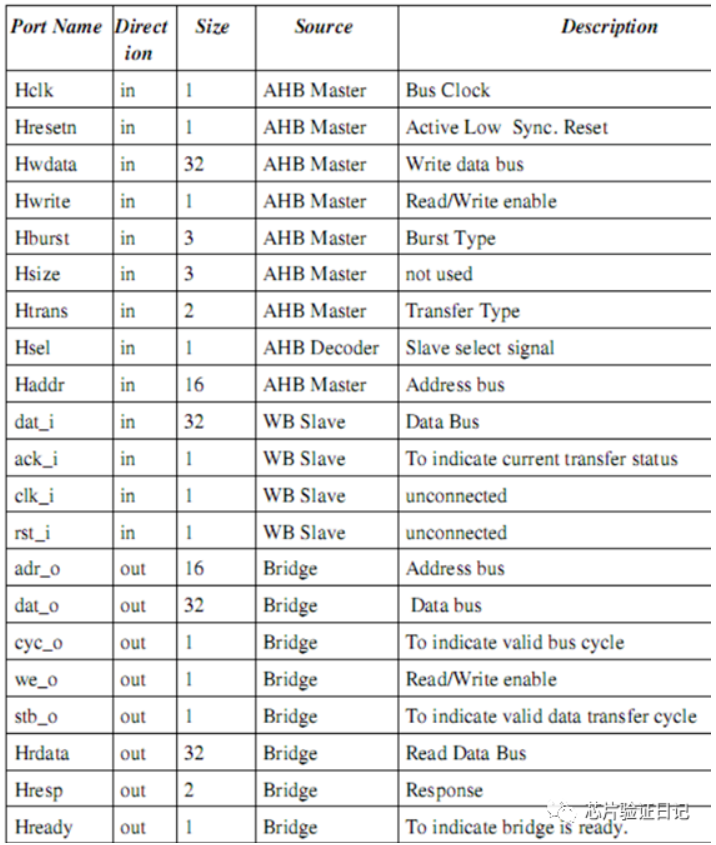

端口定义，如下图所示：

结构框图，如下图所示：

3.usb_phy项目

具体项目参考百度网盘链接中的《usb_phy_latest.tar.gz》。

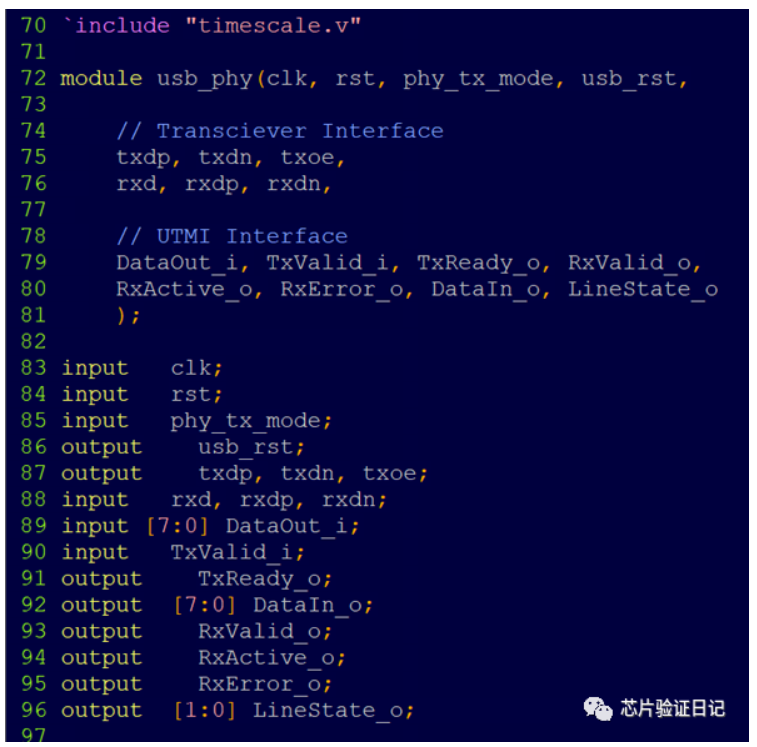

模块端口定义

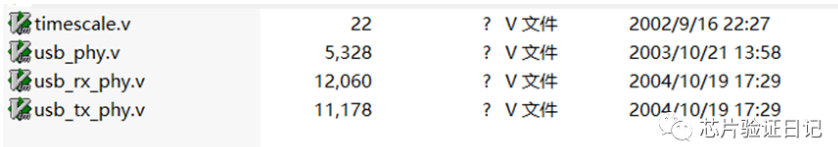

文件列表，如下图所示：

4. 基于ahb接口的usb2.0 controller项目

我通过将ahb转wishbone接口模块集成到项目中。大家都知道opencores上的开源项目基本都是基于wishbone总线的，但是我们平时接触的最多的还是AMBA总线。大家对AMBA总线都比较熟悉，所以我就集成ahb_to_wishbone_bridge到项目中，这样就把wishbone接口隐藏在内部，你甚至都可以忽略它的存在，对外的接口就变成了ahb接口了，这可以说是比较完美的一种方案了。

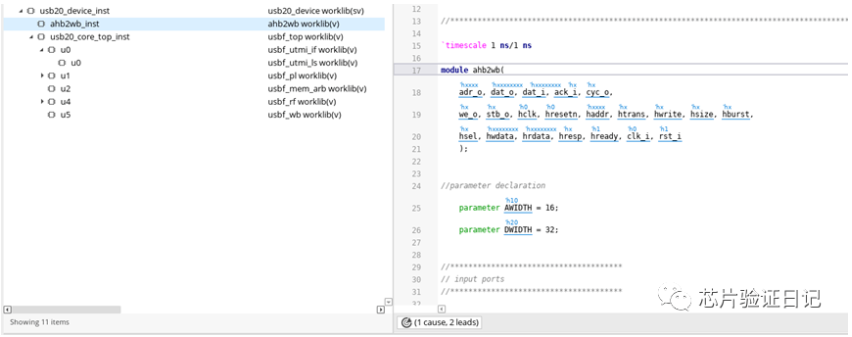

项目中的ahb接口转wishbone接口，如下图所示：

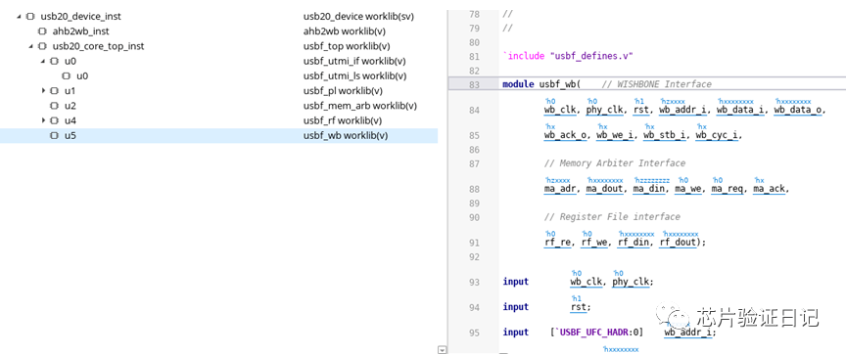

项目中的wishbone接口，如下图所示：

项目中的usb controller，如下图所示：

项目中的utmi接口，如下图所示：

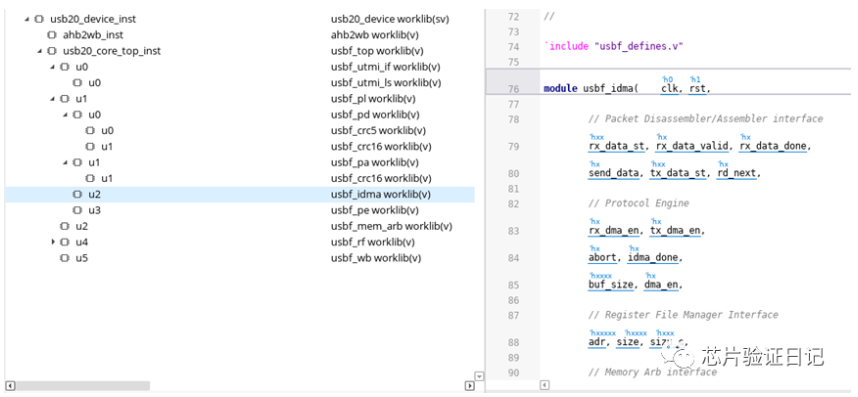

项目中的dma接口，如下图所示：

5. 基于ahb接口的usb2.0 controller+phy项目

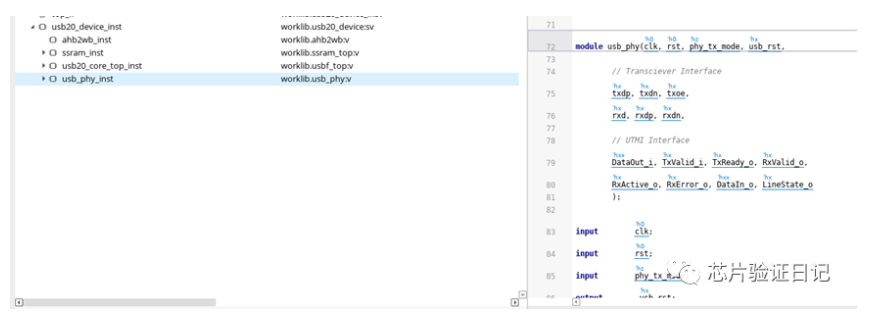

在《ahb_usb2_controller.tar.gz》的基础上又集成了usb_phy，如下图所示，具体项目参考百度网盘链接中的《ahb_usb20_controller_phy.rar》。

6.如何获得所有的资料

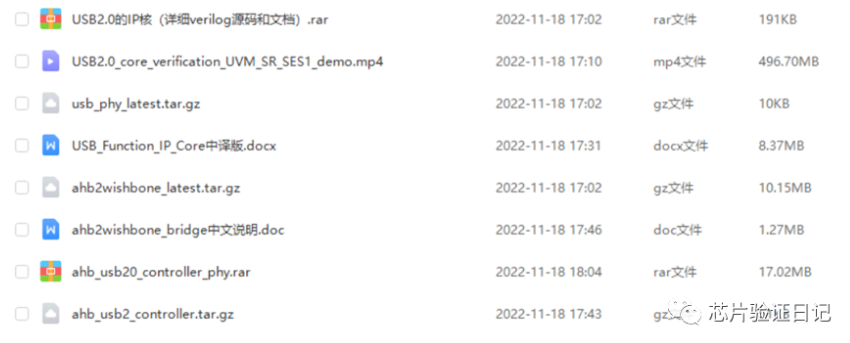

如果觉得对您有帮助，请关注微信公众号《芯片验证日记》，一键三连，后台回复"usb"即可获得网盘连接。网盘内容如下

7. 主项目的spec中文翻译版本

本文的翻译版本，并非直接丢给google自动翻译的结果。虽然翻译的过程中也有借助google翻译，但是每一句都有仔细斟酌，并对不合理的地方进行了修正。具体请参考百度网盘链接中的《USB_Function_IP_Core中译版.docx》

8.油管上对应的视频

油管上对应的视频我也帮你扒下来了，时长2小时21分钟，具体请参考百度网盘链接中的《USB2.0_core_verification_UVM_SR_SES1_demo.mp4》。等后续我时间充足一点，我打算基于这个项目，从零搭建一套完整的UVM验证环境。

写文章不易，如果觉得对您有帮助，麻烦一键三连，或者赏个鸡腿也行。
