如何使用具有非常简单的2线数字接口的热监控器

首批数字温度传感器使用SPI总线或I²C总线（也称为SMBus）作为其串行数据输出。这些总线要求控制处理器先将数据写入传感器，然后才能读取温度数据。

MAX6629-MAX6632无需处理器写入数据，降低了复杂性。它只需要您驱动时钟和芯片选择线，因此更简单的时钟脉冲突发将读取温度数据。

图1所示电路通过从时钟获取芯片选择信号，使读取数据变得更加简单。通过单个数字输入和单个数字输出实现通信。

通常高电平SCK线路上的时钟脉冲驱动低电平有效CS，因此MAX6629-MAX6632系列器件只需施加突发时钟脉冲即可检索数字数据。（在正常配置中，三条接口线路/CS、SO和SCK功能如图2所示。另一方面，图 1 的 2 线方法要求 SCK 静止状态（静态状态）很高，这反过来又需要对图 2 的时序图稍作修改。

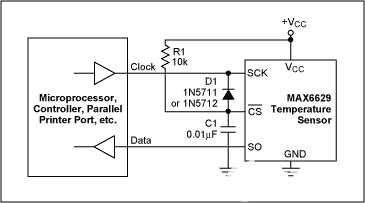

图1.通过消除/CS输入的逻辑线，该电路允许您简单地对来自传感器器件的温度数据进行时钟运算。

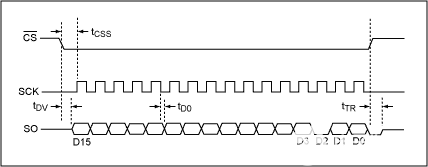

图2.图1温度传感器的串行接口时序图说明了/CS的功能。它在低电平时使能接口，然后暂停温度到数字转换，直到它恢复到高于0.7V的水平抄送.

当SCK最初变为低电平时，它通过肖特基二极管D1将/CS拉低。应设置R1-C1时间常数，使/CS线上升不高于0.3V抄送时钟脉冲之间（即，图1中的5V电源为1.5V）。示波器显示器（图3）显示了/CS的缓慢上升时间。为留出时间让传感器IC执行下一次温度到数字转换，/CS应保持在0.7V以上抄送（图1中为3.5V）在两次温度读取操作之间至少持续0.5秒。

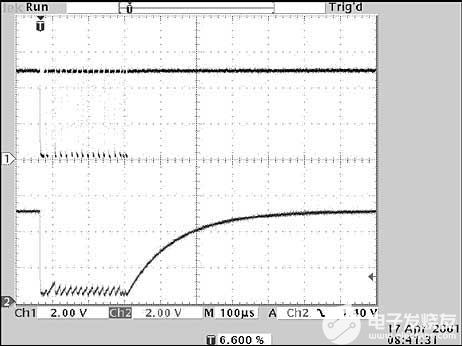

图3.图1所示示波器显示了SCK脉冲（顶部迹线）如何产生/CS信号（下迹线）。
