使用关系式再生创建动画是怎么做到的

经常看到有人使用关系式再生创建动画，一直很好奇究竟是怎么做到的，今天简单研究了一下。其实通过关系式再生创建动画的原理很简单，只要真正懂得它的实现方式，并知道如何利用关系式，基本上就能通过关系式做出动画了。

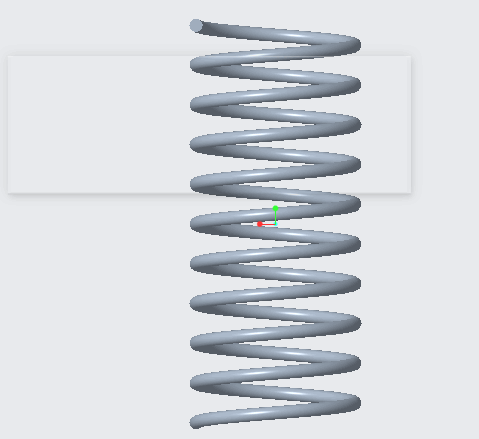

下面以弹簧伸缩为例简单进行介绍，最终结果如下图所示。

方法：

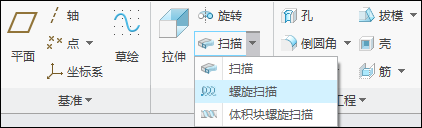

1.首先我们点击“螺旋扫描”按钮，通过螺旋扫描创建一弹簧。

点击定义按钮，进入草绘环境。

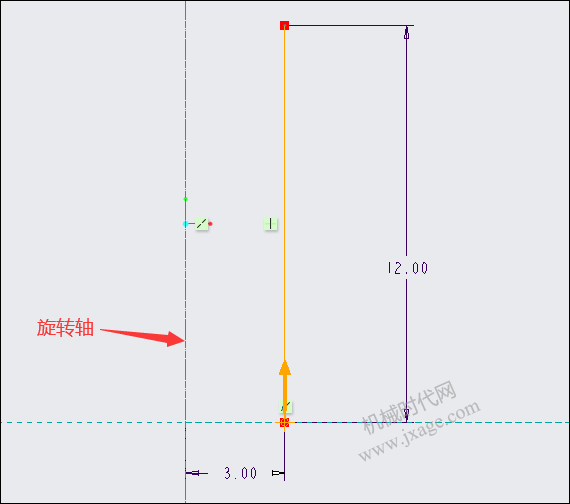

绘制如下图所示的草绘作为螺旋扫描路径。

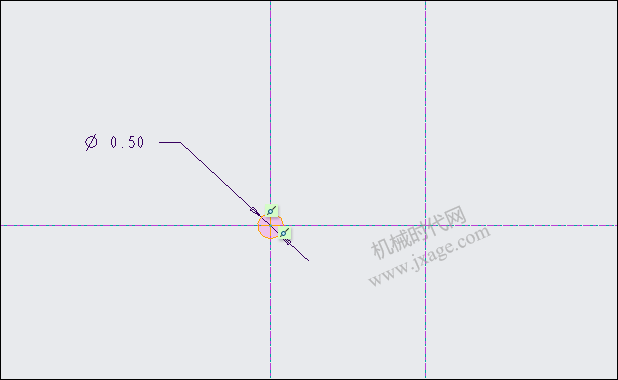

绘制如下图所示的草图作为螺旋扫描的截面。

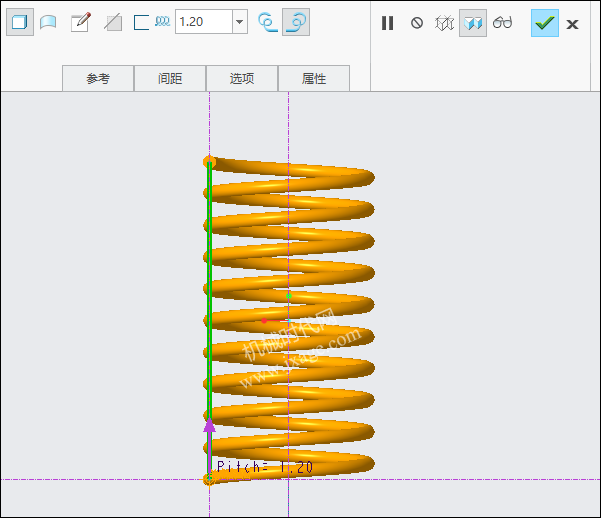

设置节距值为1.2mm，如下图所示。

点击勾号完成弹簧的创建。

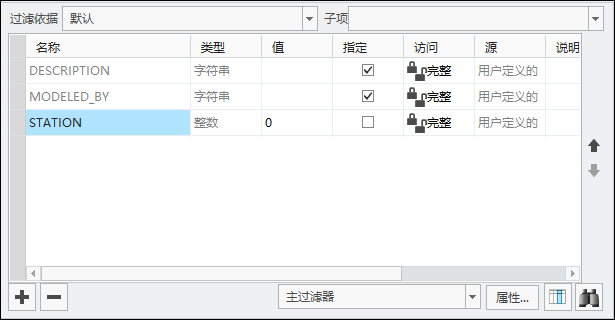

2.点击“工具”-“参数”，创建一个名称为“STATION”的参数，如下图所示。

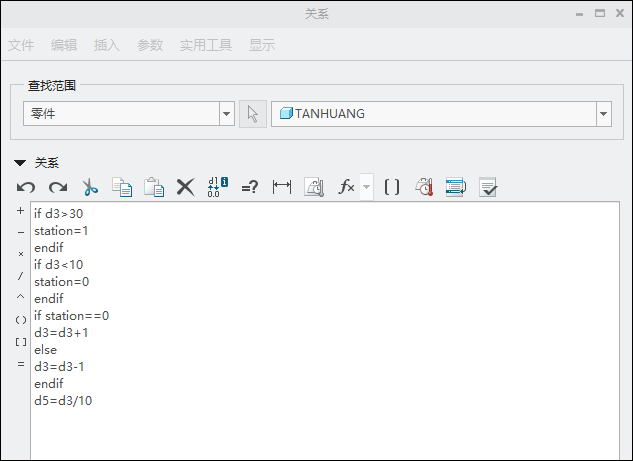

3.点击“工具”-“关系式”，输入以下的关系：

if d3>30
station=1
endif
if d3<10
station=0
endif
if station==0
d3=d3+1
else
d3=d3-1
endif
d5=d3/10

各个尺寸的代号如下图所示。节距的代号为d5，弹簧高度代号为d3。

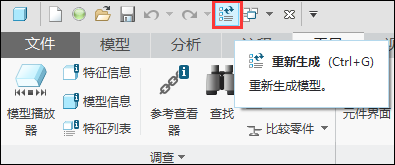

4.点击“重新生成”按钮或者按快捷键Ctrl+G，就可以看到动画了。
