详解I2C串行通讯总线

通信协议 - I2C

I2C(Inter-Integrated Circuit)是一种串行通讯总线，可允许存在多主机，但同一时刻只能有一个主机在线。I2C 由两条开漏信号线组成，接线简单，利用电阻上拉，典型电平为正逻辑 3.3V 或 5V。传输速率分快速模式(400Kb/s)、标准模式(100Kb/s)、低速模式(10Kb/s)。

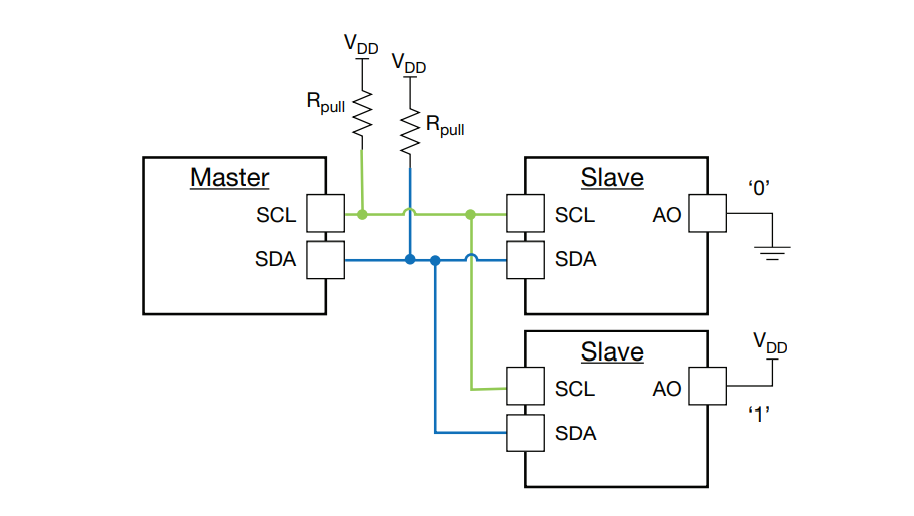

在 I2C 总线上，从机以它的 I2C 地址被选择。这样子可以用在一个主机上通过两根线控制多个从机。

I2C 的引脚

SCL(serial clock)：由主机产生的方波，用来控制传输速率和数据的锁存。

SDA(serial data)：这是一个半双工、同步的信号线，传输的数据包括地址、控制信号与通信数据。

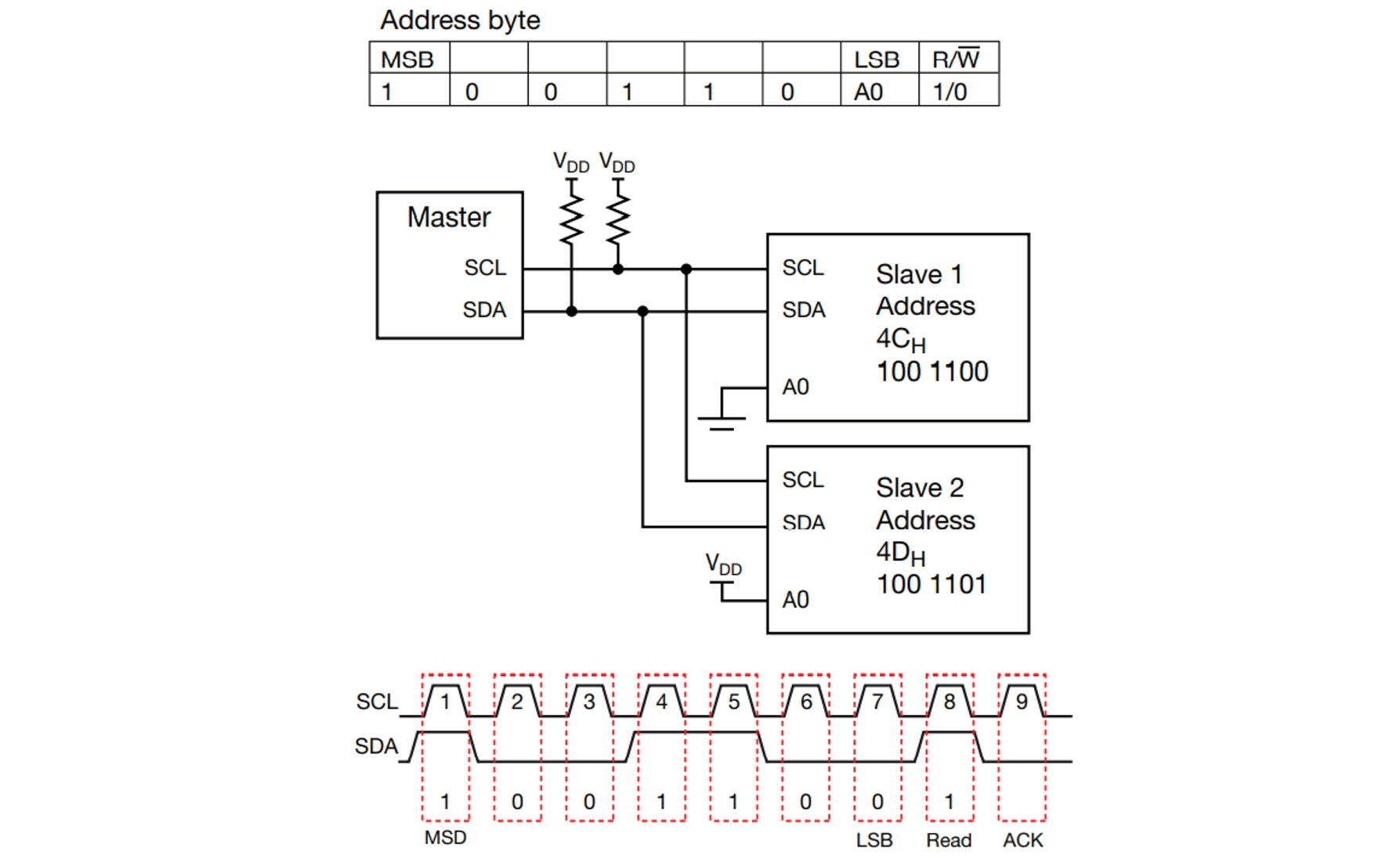

I2C 地址

I2C 地址划分，是 7 bit 地址加上 1 bit 读写指示。

I2C 总线上的每个设备都必须有一个唯一的地址，如果地址重复会出问题。有些设备的 I2C 地址是可以编程设置的。

I2C 通信

START：主机在 SCL 为高时，拉低 SDA 发起。

STOP：主机在 SCL 为高时，释放 SDA(变为高电平)发起。

ACK(acknowledge)：I2C 传输都是随着每个 SCL 脉冲，每次传输 1 个字节(8 个位)。每次传输的第 9 个脉冲被保留为从机的确认信号，每次的 ACK 信号表示前一次传输成功。

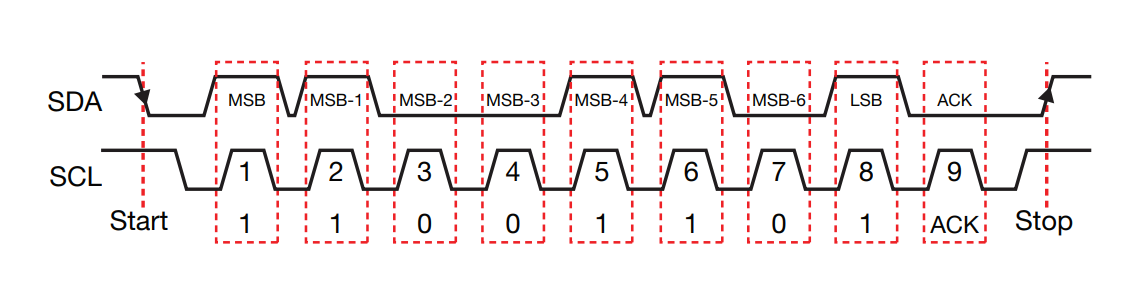

I2C 传输句段示例

这一段传输的值为 11001101：

主机拉低 SDA 电平以产生 START 信号。

第一个位被设置，主机拉低 SCL，将时钟信号经过 DAC 进行输出。

传输到第九个位时，主机不会拉低 SDA，如果从机确认传输完整，则将 SDA 拉低让主机知道。

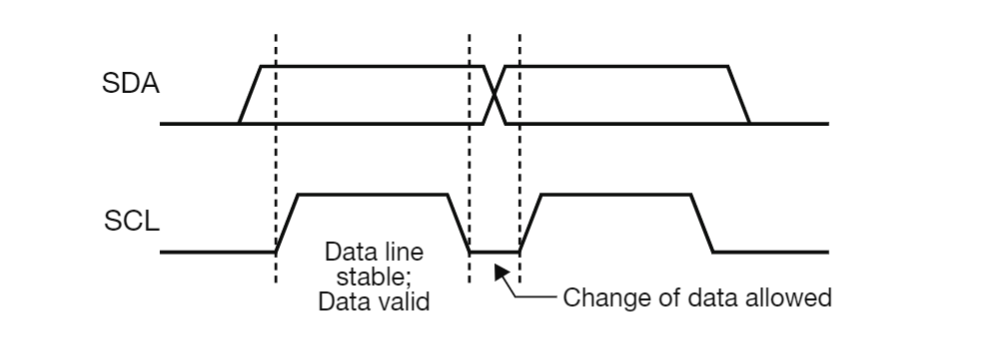

有效的数据传输

在 SCL 保持高电平(传输数据)时，SDA 在这段时间内必须保持稳定才有效。

在 SCL 节拍间的低电平，才允许 SDA 切换数值。

当 SCL 为高电平，SDA 发生变化时，就会被解释为 START、RESTART 或 STOP 事件。

接口电路上升 / 下降计时

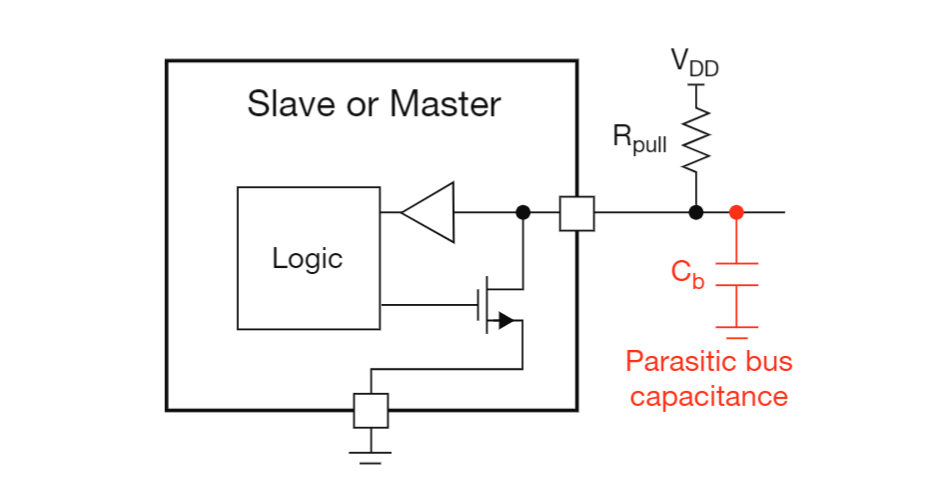

如图，晶体管将在低电平时导通，并将 Cb 电容放电到低电平。反之，晶体管将在高电平时截止，上拉电阻会将 Cb 充电至高电平。

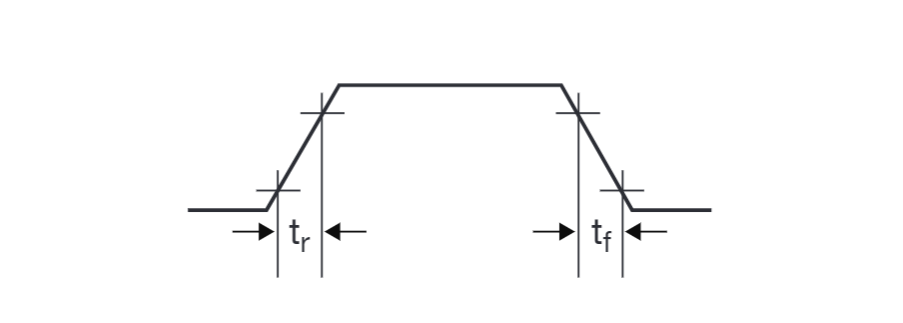

tr(上升时间)：信号从低电平过渡到高电平的最大时间。因为 I2C 是开漏信号，所以上升时间由上拉电阻和总线电容的 RC 时间常数决定。

tf(下降时间)：信号从高电平过渡到低电平的最大时间。

I2C 上拉电阻计算

上拉电阻最小值：

上拉电阻最大值：

其中，上拉电阻最小值会带来最短的上升时间。如果用的阻值比这个再小，就会导致当输出晶体管开启(逻辑低电平)时，消耗过多的电流，违反最大逻辑低电平输出的规范。

上拉电阻最大值会带来最长的上升时间。如果使用大于此值的上拉电阻，将会违反时序要求。

VDD 表示供电电压;VOLMAX 表示最大逻辑低电平(典型值为 0.4V);ISinkMax 表示最大灌电流(典型值为 3mA);Cb 表示总线电容，取决于 PCB 走线的长度和宽度，与连接至总线的设备的电容。

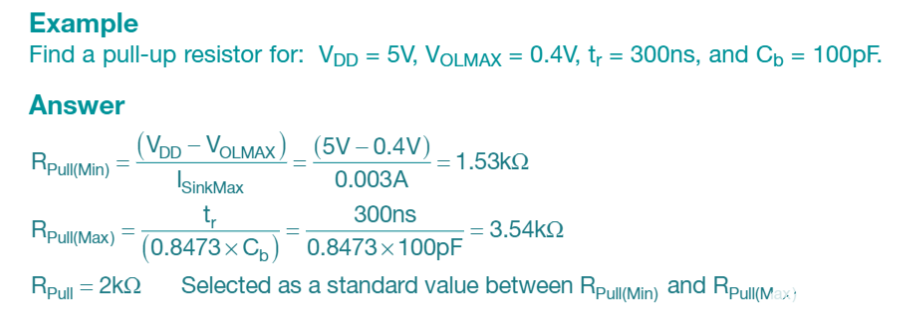

计算示例：
