通过GPIO模拟IIC通信对接SHT20温湿度计

因为是模拟的所以不必拘束IO管脚，我是选择了PB6,PB7管脚，这两个管脚旁边也有3.3V正好可以供电。

之后看下代码吧。

`void IIC_Init(void)
{

rcu_periph_clock_enable(RCU_GPIOB);

/* configure led GPIO port */
gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_6|GPIO_PIN_7);
gpio_output_options_set(GPIOB, GPIO_OTYPE_OD, GPIO_OSPEED_50MHZ, GPIO_PIN_6|GPIO_PIN_7);

IIC_SpeedCtl(5);

SDA_H;                                                    //拉高SDA线，处于空闲状态
SCL_H;                                                    //拉高SCL线，处于空闲状态

}`

这里是IIC接口初始化，我们初始化成GPIO_OTYPE_OD，开漏输出，这样不必在意IO口的方向，方便读取IO状态。

之后获取温湿度值都在SHT20_GetValue函数中。主要就是读取两个寄存器里温湿度值。

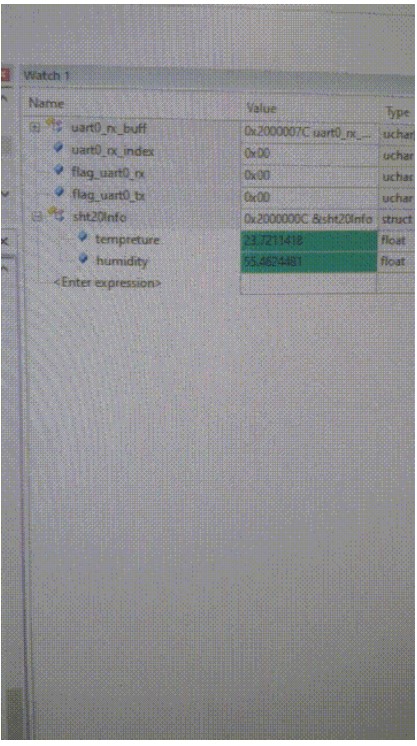

然后我们可以仿真看下效果。
