看一下Linux下USB驱动的架构（二）

前言

前面简单聊了一下USB驱动的整体框架（一），下面看一下驱动主机的《USB驱动框架》。

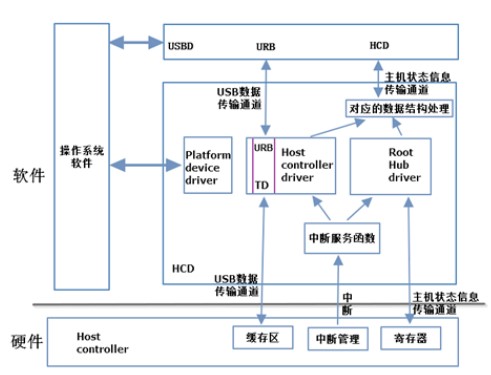

主机游戏框架

USB核心(USBD)是整个USB驱动的核心部分，USBD来自从USB主机接收到USB驱动端的非端设备进行处理，然后传送给上层的驱动端；同时也接收上层格式的数据流，相应的数据处理后承接交给USB主机驱动。所以它是一个上启下的作用。

重要结构体

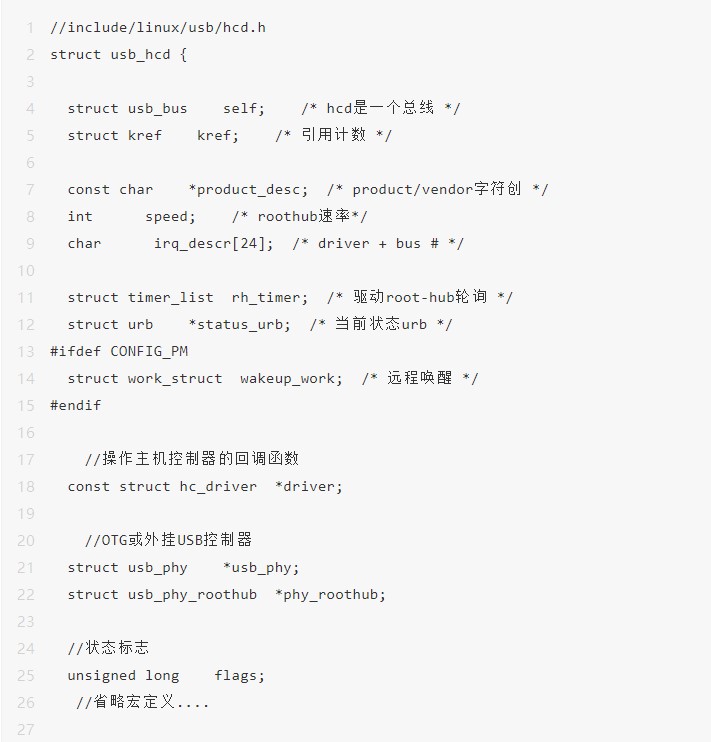

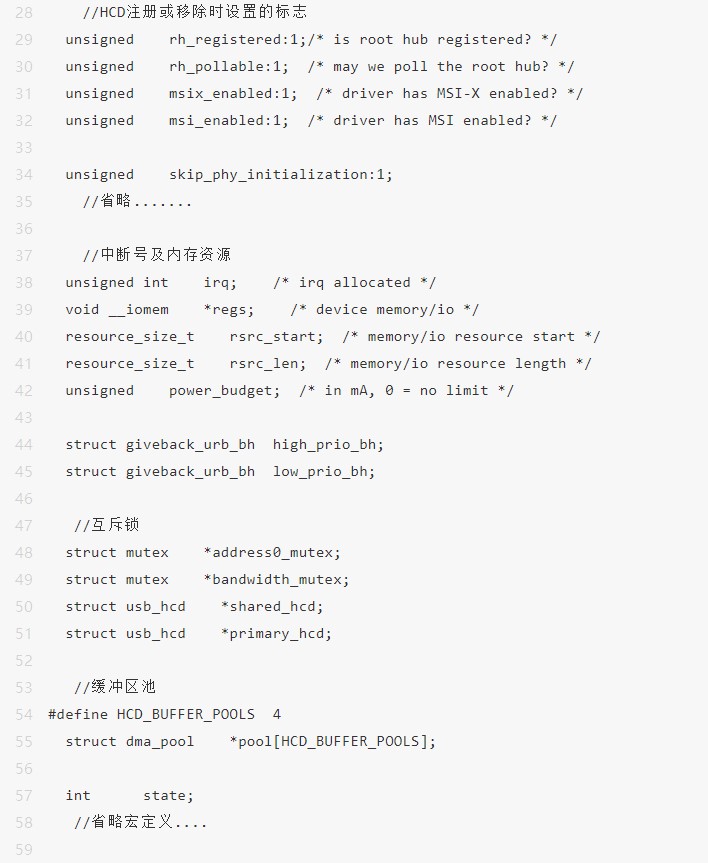

usb_hcd -- 主机驱动器

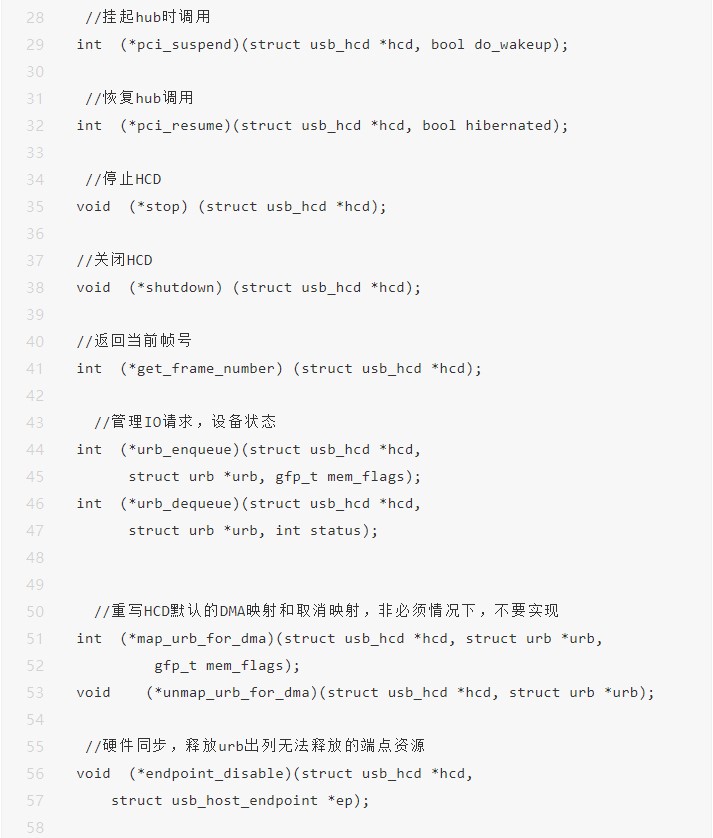

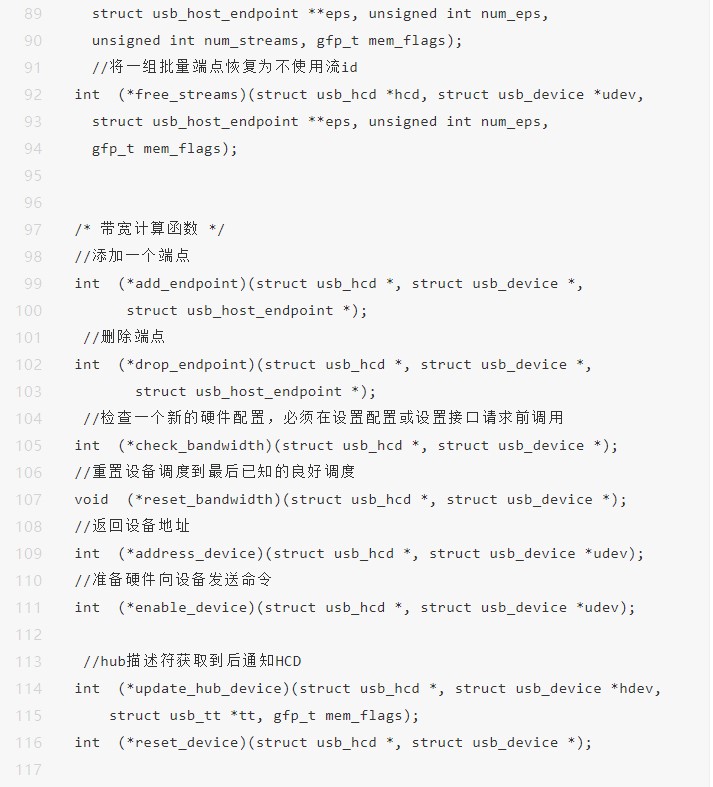

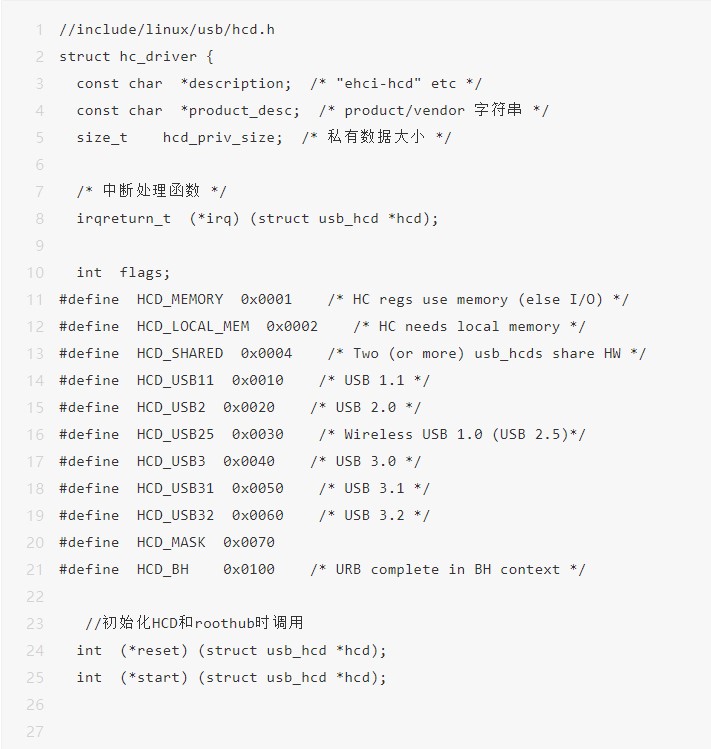

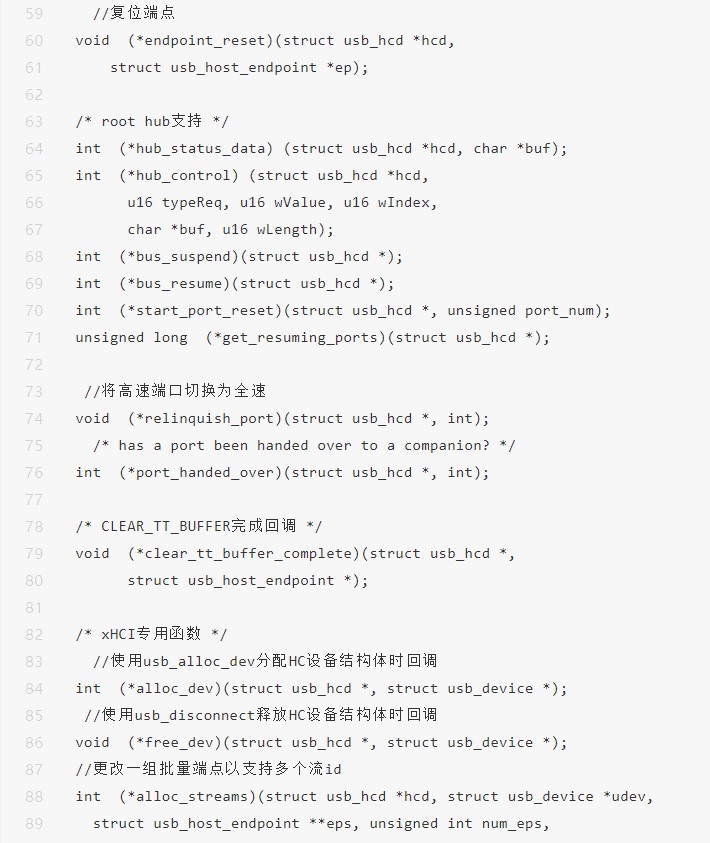

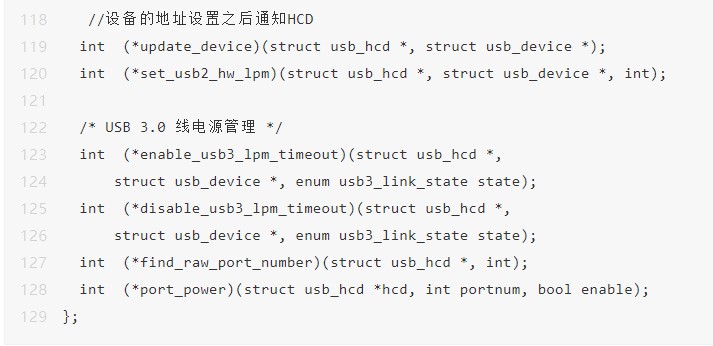

hc_driver -- 控制器操作函数

调用usb_submit_urb ()提交一个USB请求之后，该函数调用usb_hcd_submit_urb()，并最终调用usb_hcd的驱动成员(hc_driver类型)的urb_enqueue()函数。

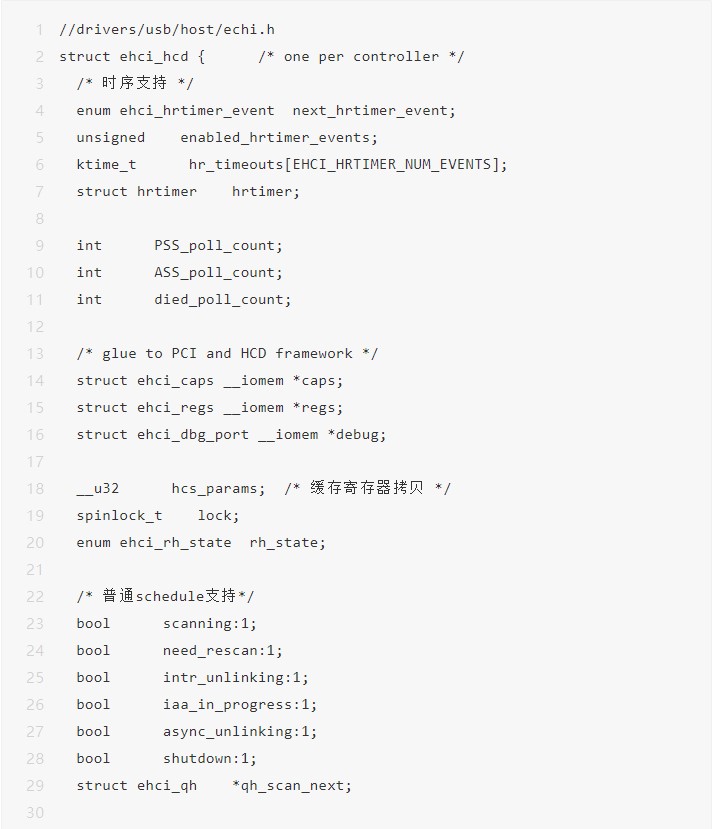

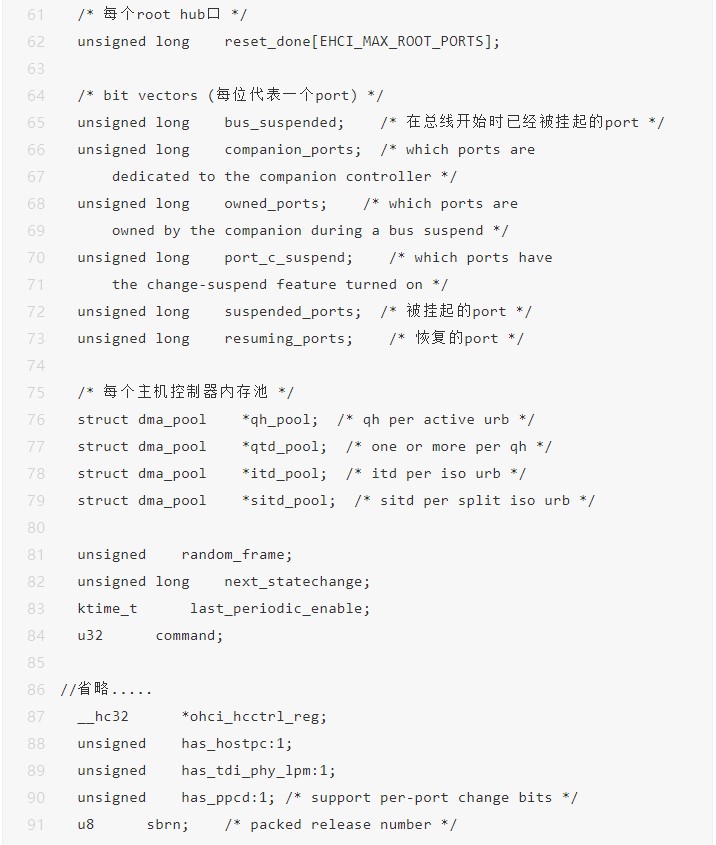

ehci_hcd -- ECHI主机

ECHI HCD驱动属于HCD驱动的实例，用ehci_hcd结构体来表示，它通常会作为usb_hcd结构体的私有数据(hcd_priv)。

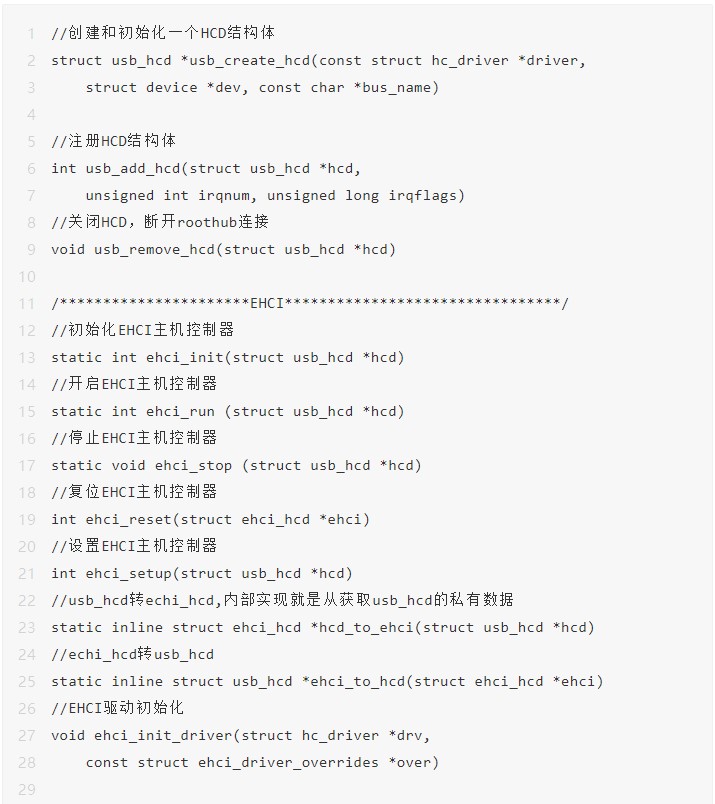

API函数

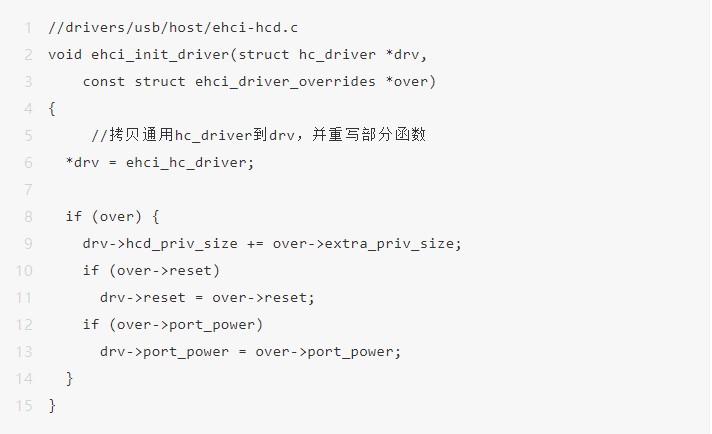

该drivers/usb/ehci-hcd.c中实现了EHCI主机驱动的工作，具体的驱动只要简单调用ehci_init_driver()就可以/看一下主机的具体实现：

这个函数就是初始化hc实例_驱动程序，这个函数带的通用hc_driver ，而第二个参数可以是hc_driver实例的reset（）、port_power（另外一个驱动程序）一些额外的专利数据。

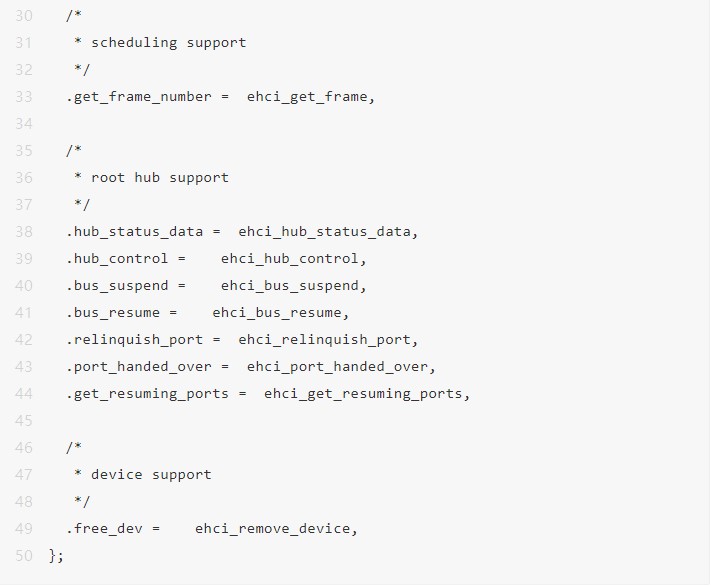

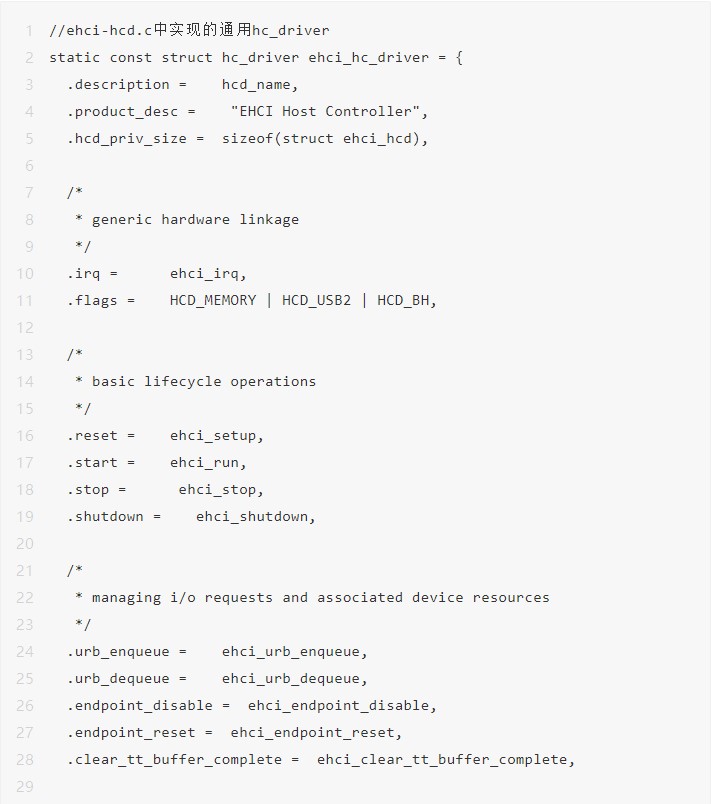

上面是Linux已经很好操作的ehci接口函数，基本都是通用的，所以不需要自己再实现。

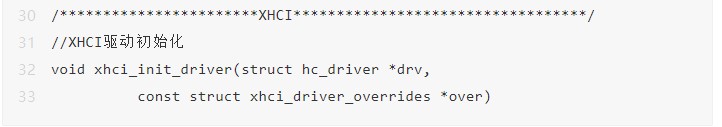

xhci主机的驱动方式和ehci基本一样，在/drivers/usb/host/xhci.c中实现XHCI主机驱动的工作。具体的驱动只要简单调用xhci_init_driver()即可。
