基于CH340G的USB转换工具故障处理方法总结

目前绝大数笔记本上已经没有了RS232接口，要实现单片机与笔记本之间的通信需要借助USB串口转换芯片，就可以实现USB通信协议和标准UART串行通信协议的转换，单片机学习过程使用最多CH340G芯片。很多同学也会自己将CH340G模块绘制到单片机系统PCB板上，也会动手去焊接电路板。往往制作好了产品之后，会出现CH340G无法识别、或者识别了不能进行正常收发等故障。综合最近几年的实践经验，对于常见自制基于CH340G的USB转换工具故障的处理做了一些总结，如下：

1.CH340G无法识别故障

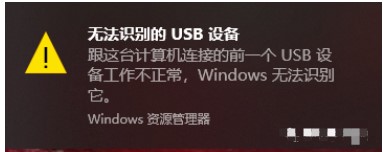

这个原因有很多，当然首先就是判断是否CH340G驱动引起，可以找一个功能正常使用的基于CH340G的USB转换器，如果可以正常识别，就排除了驱动问题，否则，就是驱动问题，重新安装驱动再尝试即可。

2.驱动正常，却无法识别CH340G串口

这种情况就要排查硬件电路焊接的问题，如下图所示CH340G电路就是一片芯片，一个晶振，，两片起振电容，滤波电容；首先仔细检查一下焊接点，查看芯片虚焊或者短接，滤波电容是否损坏。一般多数原因是CH340G贴片引脚短路导致，也有一部分是元器件损坏导致。

3.驱动正常，电脑可以识别CH340G串口，但是串口无法通信

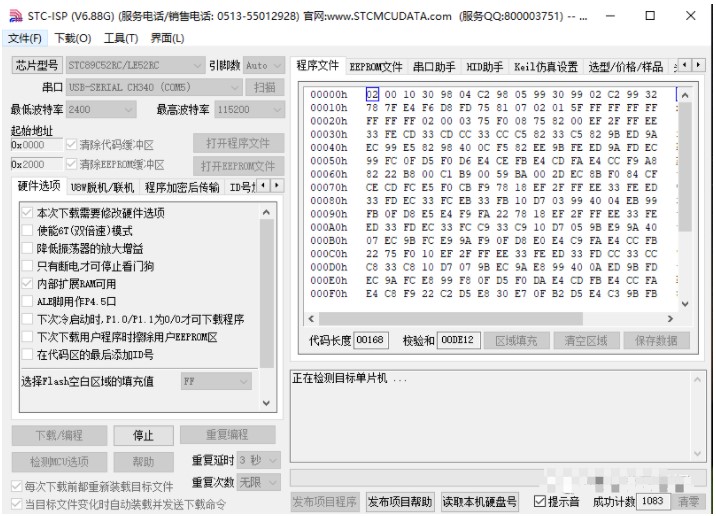

前几天遇到很奇怪的问题，电脑可以正常识别USB串口，但是使用STC-ISP下载工具时停留在"检测单片机......."状态，后来经检查是起振电容损坏了，换了个电容就正常了。

像遇到如图所示的这种情况，处理方法：首先排查单片机是否安装正确，有很多初学者都容易把单片机安反，如图所示，这种情况明显就是单片安装错误。

如果检查单片机安装正确，排除单片机安装问题。然后使用万用表的短路当测试单片机的P3.0引脚到D1、D1与CH340G的2脚之间是否连通，二极管有没有损坏。同样使用万用表的短路当测试单片机的P3.1引脚到R1、R1与CH340G的3脚之间是否连通。如果都是连通的，再检查CH340G的晶振和起振电容是否有问题。
