MODBUS转PROFINET网关将plc与变频器通讯配置法

本文主要介绍北京微硬创新生产的MODBUS转PROFINET（PROFINET转MODBUS）协议转换器网关PNMD485-K20连接变频器的使用方法：

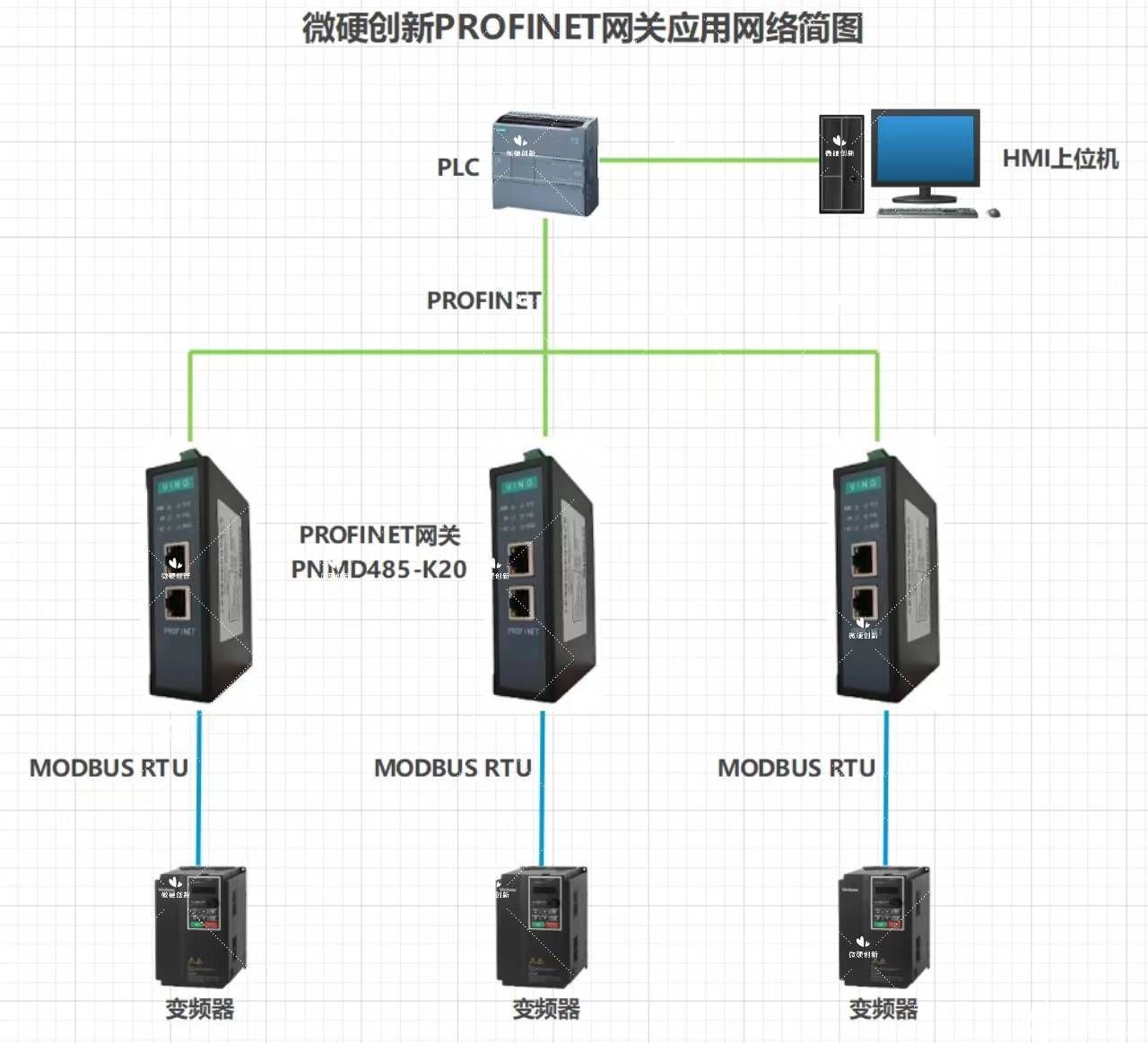

MODBUS转PROFINET网关应用网络示意图

一、通讯产品配置清单：

1、MODBUS转PROFINET（PROFINET转MODBUS）协议转换器网关：PNMD485-K20

2、变频器: 带MODBUS 485接口

3、PLC：西门子S7-1200

4、软件：博图（博途）

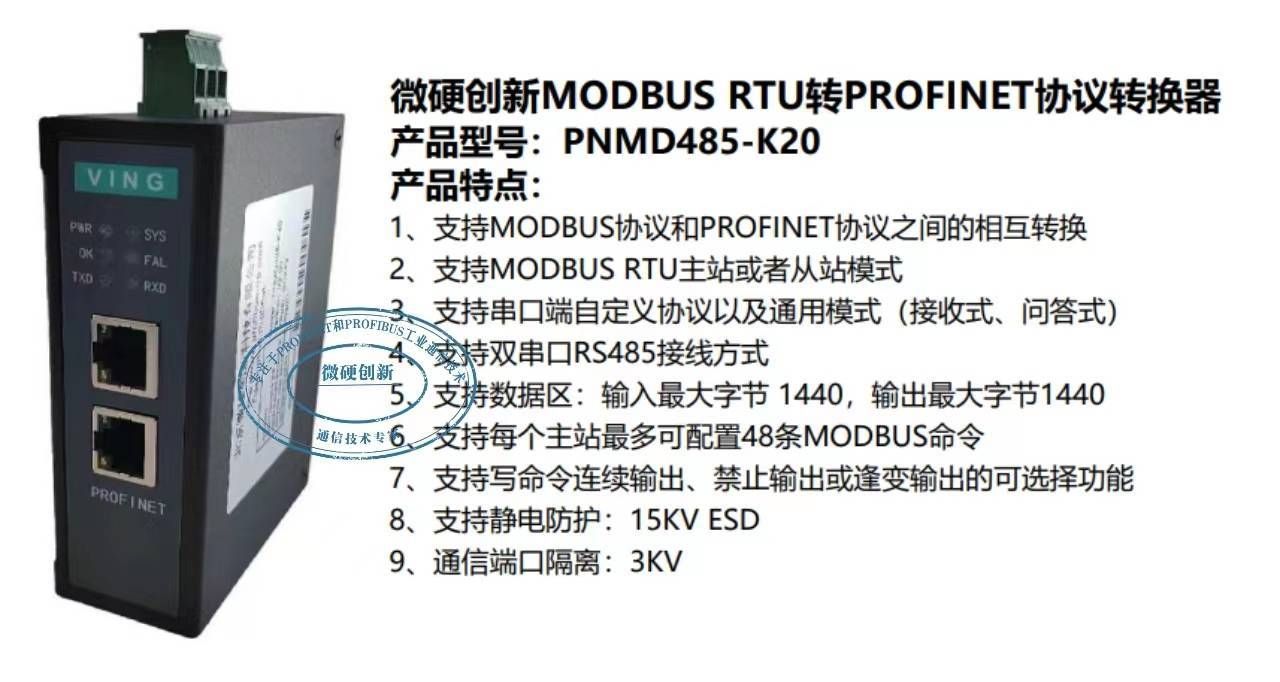

二、MODBUS转PROFINET（PROFINET转MODBUS）协议转换器网关PNMD485-K20的产品特点如图：

MODBUS转PROFINET网关产品特点

三、MODBUS转PROFINET（PROFINET转MODBUS）协议转换器网关PNMD485-K20连接西门子和变频器的配置放法步骤：导入GSDML创建新项目

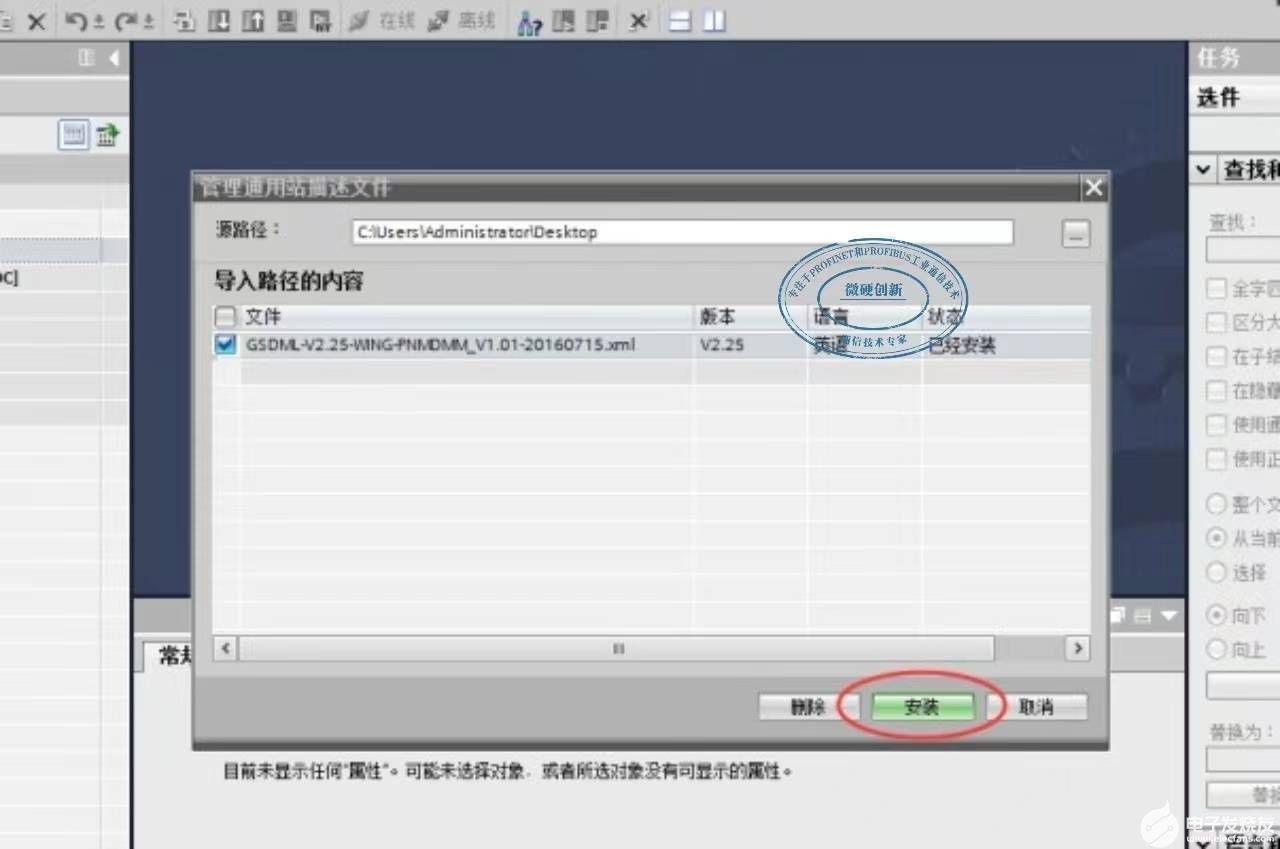

1、MODBUS转PROFINET（PROFINET转MODBUS）配置方法： 在博途软件TIA Portal中安装GSDML文件

MODBUS转PROFINET配置方法步骤

MODBUS转PROFINET配置方法步骤

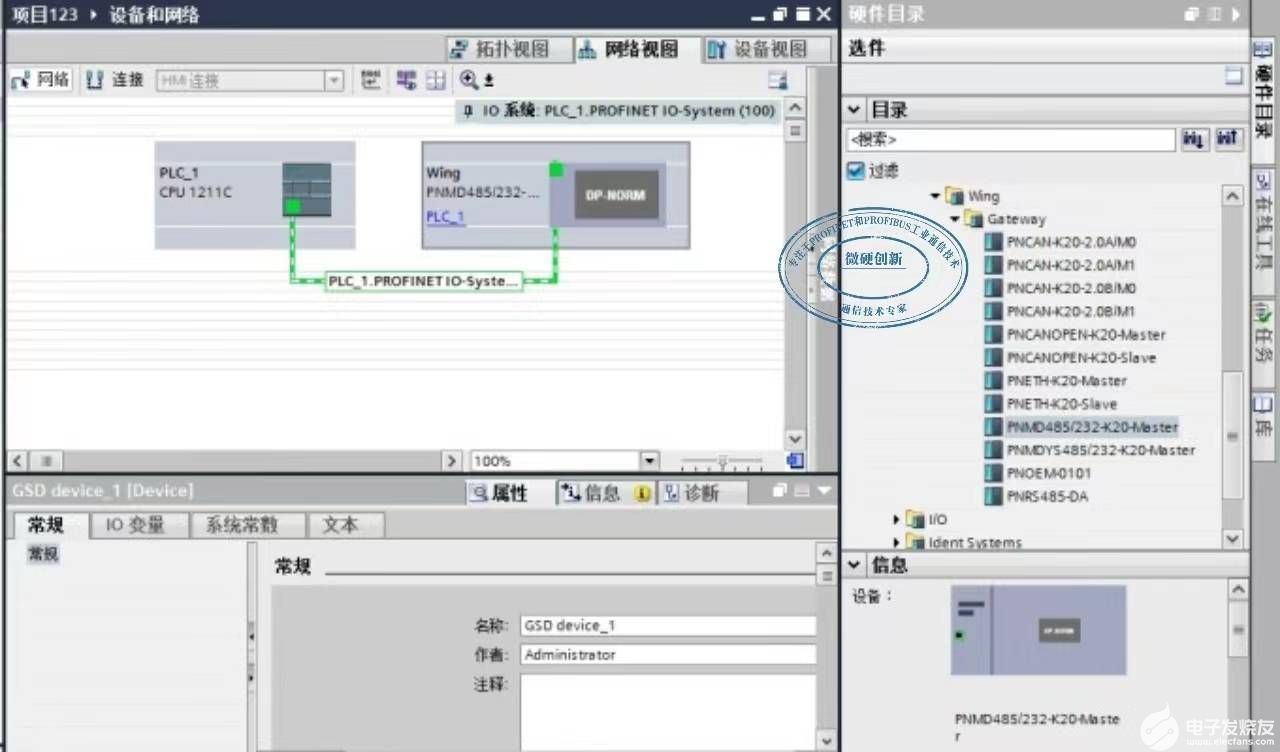

2、MODBUS转PROFINET（PROFINET转MODBUS）配置方法： 在“设备和网络”中添加MODBUS转PROFINET网关PNMD485-K20

MODBUS转PROFINET配置方法步骤

3、MODBUS转PROFINET（PROFINET转MODBUS）配置方法： 给MODBUS转PROFINET网关PNMD485-K20分配PLC，构建Profinet链接

MODBUS转PROFINET配置方法步骤

4、MODBUS转PROFINET（PROFINET转MODBUS）配置方法： 双击MODBUS转PROFINET网关PNMD485-K20图标，进入设备视图，设置网关的IP地址、子网掩码、设备名称

MODBUS转PROFINET配置方法步骤

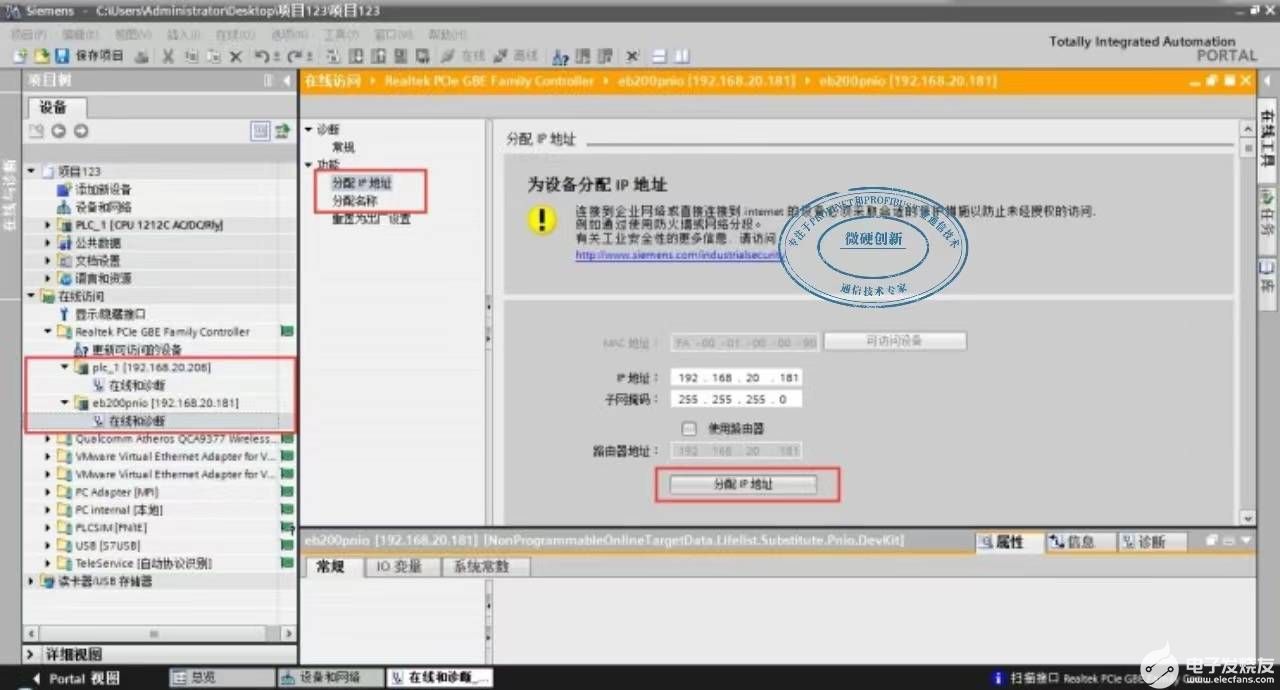

5、MODBUS转PROFINET（PROFINET转MODBUS）配置方法： 在线访问-修改实际PLC和MODBUS转PROFINET网关PNMD485-K20的IP地址和名称（IP地址要和实际的PLC地址在同一网段，名称要和PNMD485-K20一致）

MODBUS转PROFINET配置方法步骤

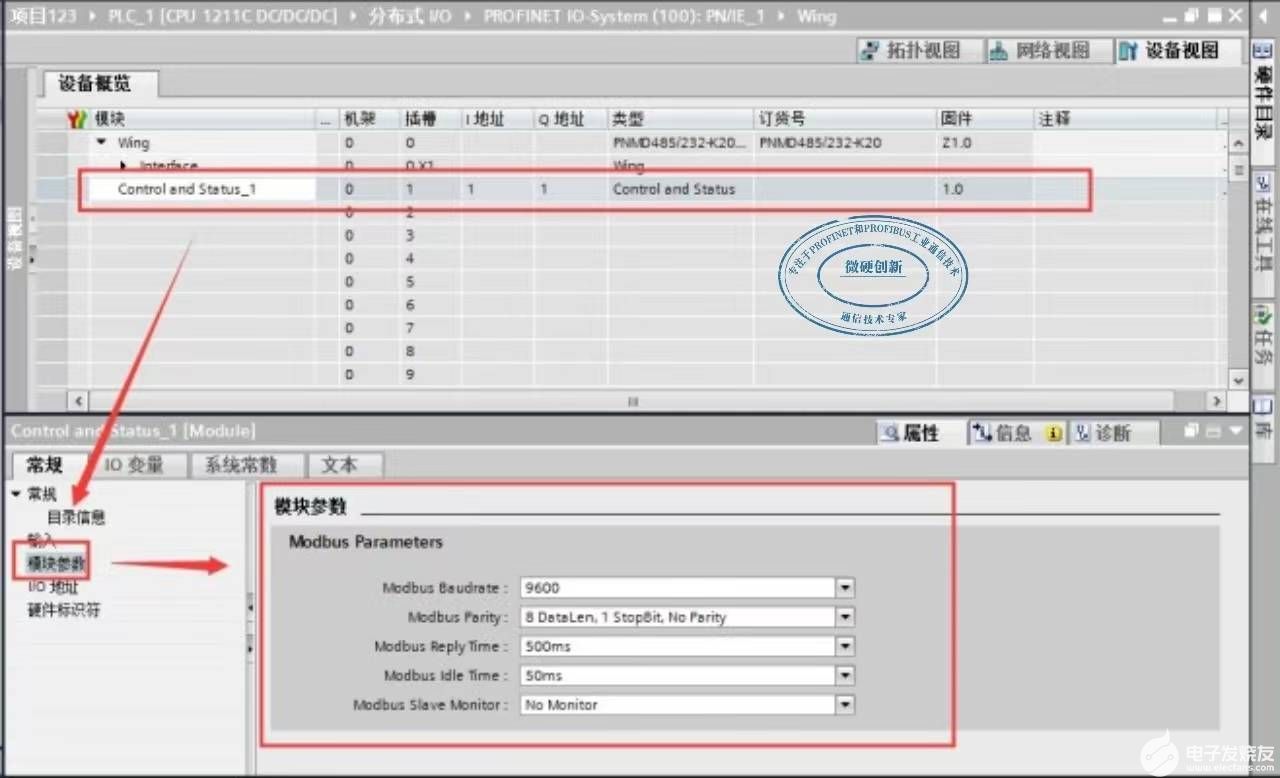

6、MODBUS转PROFINET（PROFINET转MODBUS）配置方法： 设置MODBUS转PROFINET网关参数（包含MODBUS设备的波特率、发送间隔、等待应答时间、从站状态监测等信息，此处设置的参数要和被连设备实际参数一致）

MODBUS转PROFINET配置方法步骤

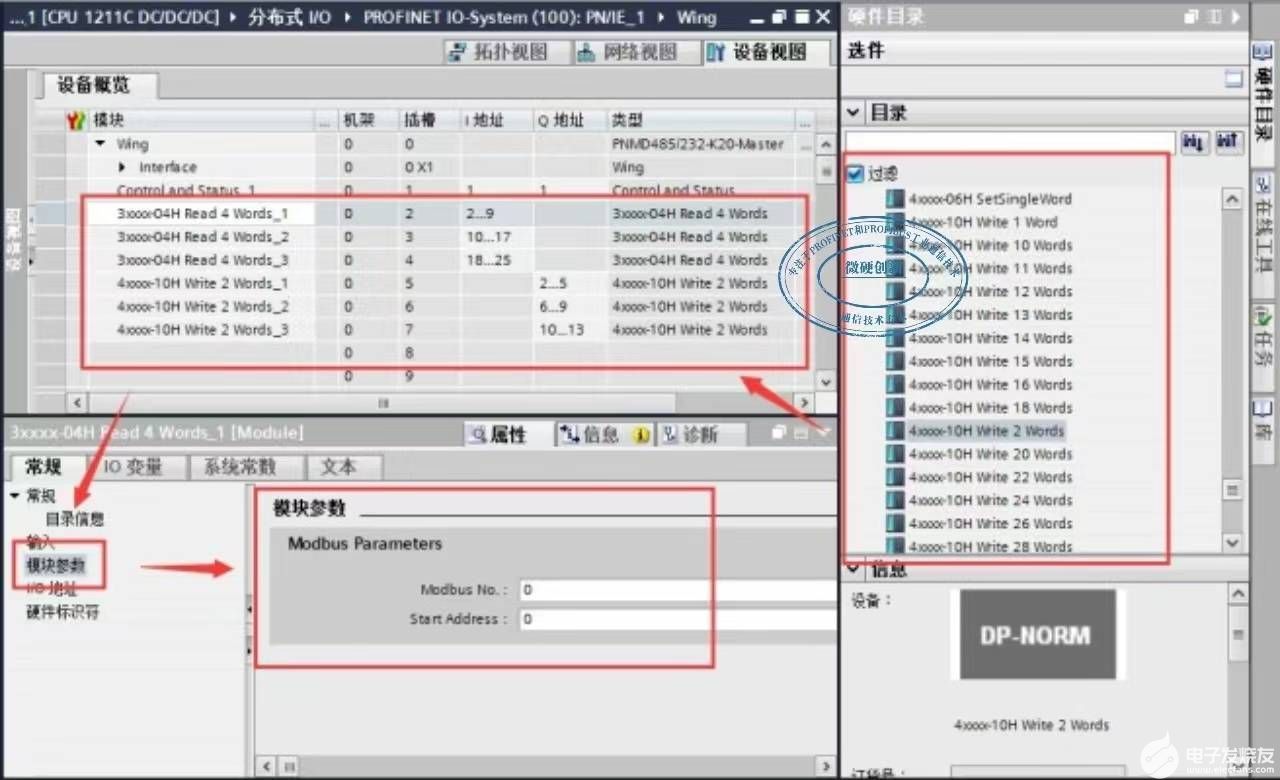

7、MODBUS转PROFINET（PROFINET转MODBUS）配置方法： 配置MODBUS读写报文

MODBUS转PROFINET配置方法步骤

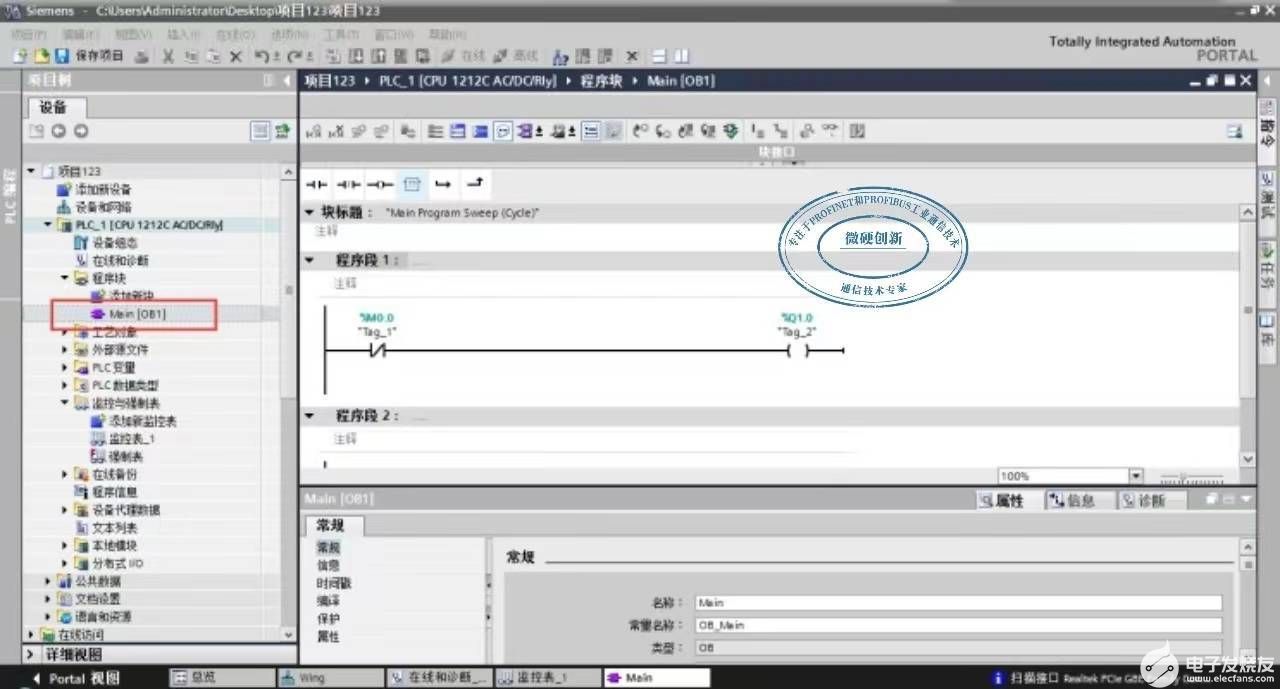

8、MODBUS转PROFINET（PROFINET转MODBUS）配置方法： 令MODBUS转PROFINET网关PNMD485-K20控制字的最低位置1

MODBUS转PROFINET配置方法步骤

9、MODBUS转PROFINET（PROFINET转MODBUS）配置方法： 将程序编译下载即可实现S7-1200读写MODBUS设备的数据。

总结：经过上面简单的配置，用户可以很轻松的完成MODBUS和PROFINET（PROFINET转MODBUS）的协议转换，在PROFINET总线协议下读写MODBUS设备的数据。
