PLC串口通信：RS232-C接口连接器

plc各型主机均内建2个通信接口的标准配置，即一个RS232和一个RS485通信接口，其RS232接口主要用于上下载程序或用来与上位机、触摸屏通信，而RS485接口主要用于组建使用RS485协议的网络，实现通信控制。

1．RS232接口RS232-C接口连接器一般使用型号为DB-9的9芯插头座，只需3条接口线，即“发送数据”、“接收数据”和“信号地”即可传输数据，其9个引脚的定义如图1所示。

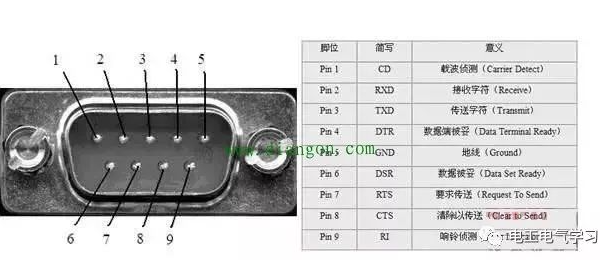

图1 RS232-C接口连接器定义

在RS232的规范中，电压值在+3V~+15V（一般使用+6V）称为“0”或“ON”。电压在-3V~-15V（一般使用-6V）称为“1”或“OFF”；计算机上的RS232“高电位”约为9V，而“低电位”则约为-9V。

RS232为全双工工作模式，其信号的电压是参考地线而得到的，可以同时进行数据的传送和接收。在实际应用中采用RS232接口，信号的传输距离可以达到15m。不过RS232只具有单站功能，即一对一通信。

2．RS485接口RS485采用正负两根信号线作为传输线路。两线间的电压差为+2V~6V表示逻辑“1”：两线间的电压差为-2V~6V表示逻辑“0”。RS485为半双工工作模式，其信号由正负两条线路信号准位相减而得，是差分输入方式，抗共模干扰能力强，即抗噪声干扰性好；实际应用中其传输距离可达1200米。RS485具有多站能力，即一对多的主从通信。

在串行通信中，数据通常是在两个站之间传送，按照数据在通信线路上的传送方向可分为3种基本的传送方式：单工、半双工和全双工，如图2所示。

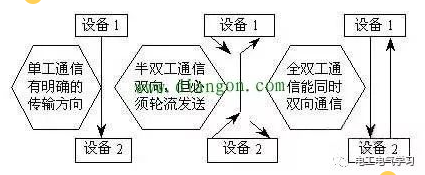

图2 单工、半双工和全双工通信

单工通信使用一根导线，信号的传送方和接收方有明确的方向性。也就是说，通信只在一个方向上进行。

若使用同一根传输线既作为接收线路又作为发送线路，虽然数据可以在两个方向上传送，但通信双方不能同时收发数据，这样的传送方式称为半双工。采用半双工方式时，通信系统每一端的发送器和接收器，通过收发开关分时转接到通信线上，进行方向的切换。

当数据的发送和接收，分别由两根不同的传输线传送时，通信双方都能在同一时刻进行发送和接收操作，这样的传送方式就是全双工。在全双工方式下，通信系统的每一端都设置了发送器和接收器，因此，能控制数据同时在两个方向上传输。全双工方式无须进行方向的切换。

串行通信可分为两种类型，一种是同步通信，另一种是异步通信。采用同步通信时，将所有字符组成一个组，这样，字符可以一个接一个地传输，但是，在每组信息的开始要加上同步字符，在没有信息要传输时，填上空字符，因为同步传输不允许有空隙。采用异步通信时，两个字符之间的传输间隔是任意的，所以，每个字符的前后都要用一些数据位来作为分隔位。diangon.com比较起来，在传输率相同时，同步通信方式下的信息有效率要比异步方式高，因为同步方式的非数据信息比例比较小。但是，从另一方面看，同步方式要求进行信息传输的双方必须用同一个时钟进行协调，正是这个时钟确定了同步串行传输过程中每一个信息位的位置。这样一来，如果采用同步方式，那么，在传输数据的同时，还必须传输时钟信号。而在异步方式下，接收方的时钟频率和发送方的时钟频率不必完全一样，而只要比较相近，即不超过一定的允许范围就行了。在数据传输中，较为广泛采用的是异步通信，异步通信的标准数据格式如图3所示。

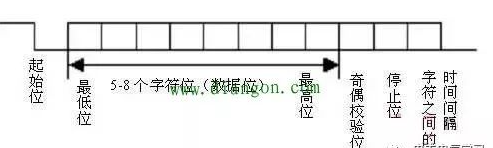

图3 异步通信数据格式

从图3所列格式可以看出，异步通信的特点是一个字符一个字符地传输，并且每个字符的传送总是以起始位开始，以停止位结束，字符之间没有固定的时间间隔要求。每一次有一个起始位，紧接着是5~8个的数据位，再后为校验位，可以是奇检验，也可以是偶校验，也可不设置，最后是1比特，或1比特半，或2比特的停止位，停止位后面是不定长度的空闲位。停止位和空闲位都规定为高电平，这样就保证起始位开始处一定有一个下降沿，以此标识开始传送数据。
