IO-Link的IP65/67 的连接技术

IO-Link 是一种双向点到点的串行通讯连接，其传输和供电可以基于任何网络、现场总线或背板总线。

IP65/67 的连接技术

为了实现 IP65/67 的连接技术，IO-Link 的连接可以使用 M12 的标准插头。

其中通常传感器使用 4 针插头

执行器使用 5 针插头。

而 IO-Link 主站则为 5 针 M12 插座。

接口规格与针脚分配如下，依据 IEC 标准 60974-5-2：

针 1： 24 V

针 3： 0 V

针 4： 开关与通讯线 （C/Q）

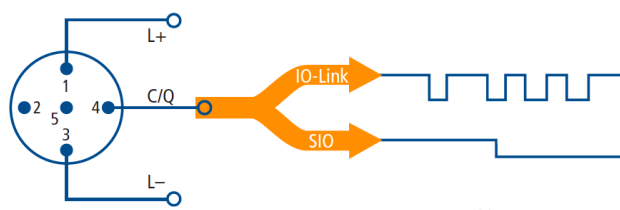

IO-Link 设备的针脚分配

如上图所示，这三芯（针）不仅用于 IO-Link 的通讯，同时也用于设备的电源供电（最大承载容量为 200mA）。

IP65/67 的端口类型：

依据规格的不同，可以将 IO-Link 主站分为两种端口类型：

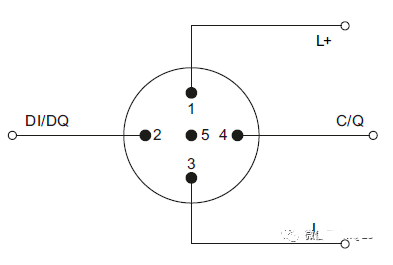

端口类型 A （Class A）

在这种规格下，第 2 针和第 5 针的功能并为规定。产品厂商可以根据需要定义这两个针脚的功能。通常第 2 针脚会被分配用作附加的数字通道。

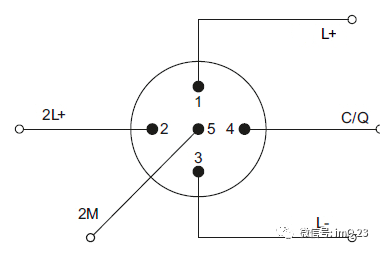

端口类型 B （Class B）

这种类型提供额外供电电压，比较适合连接那些对电源（功率/容量）要求较高的设备。在这种情况下，第 2 针和第 5 针用作提供外加（带电路隔离）的电压供给，为此同时也需要使用 5 芯标准电缆。

连接电缆

将设备连接到主站上时，使用的是最长为 20 米的 3 或 5 芯标准电缆，并且无需屏蔽。

同样，在敷设电缆时，也并没有具体明确的规范和准则需要遵循。
