USB总线的转接芯片CH340概述、特点及封装

概述

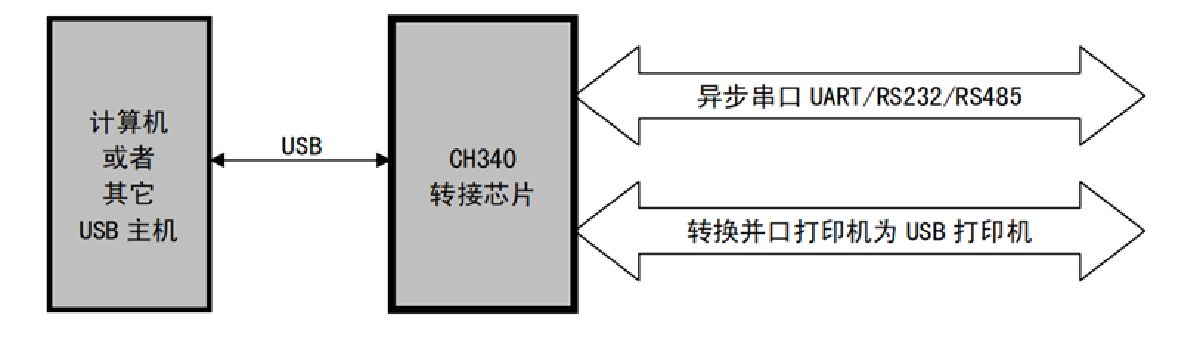

CH340是一个USB总线的转接芯片，实现USB转串口或者USB转打印口。

在串口方式下，CH340提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。有关USB转打印口的说明请参考手册(二)CH340DS2。

特点

全速USB设备接口，兼容USB V2.0。

仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。

计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。

硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。

支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。

通过外加电平转换器件，提供RS232、RS485、RS422等接口。

CH340R芯片支持IrDA规范SIR红外线通讯，支持波特率2400bps到115200bps。

内置固件，软件兼容CH341，可以直接使用CH341的VCP驱动程序。

支持5V电源电压和3.3V电源电压。

CH340C/N/K/E/X/B内置时钟，无需外部晶振，CH340B还内置EEPROM用于配置序列号等。

提供SOP-16、SOP-8和SSOP-20以及ESSOP-10、MSOP-10无铅封装，兼容RoHS。

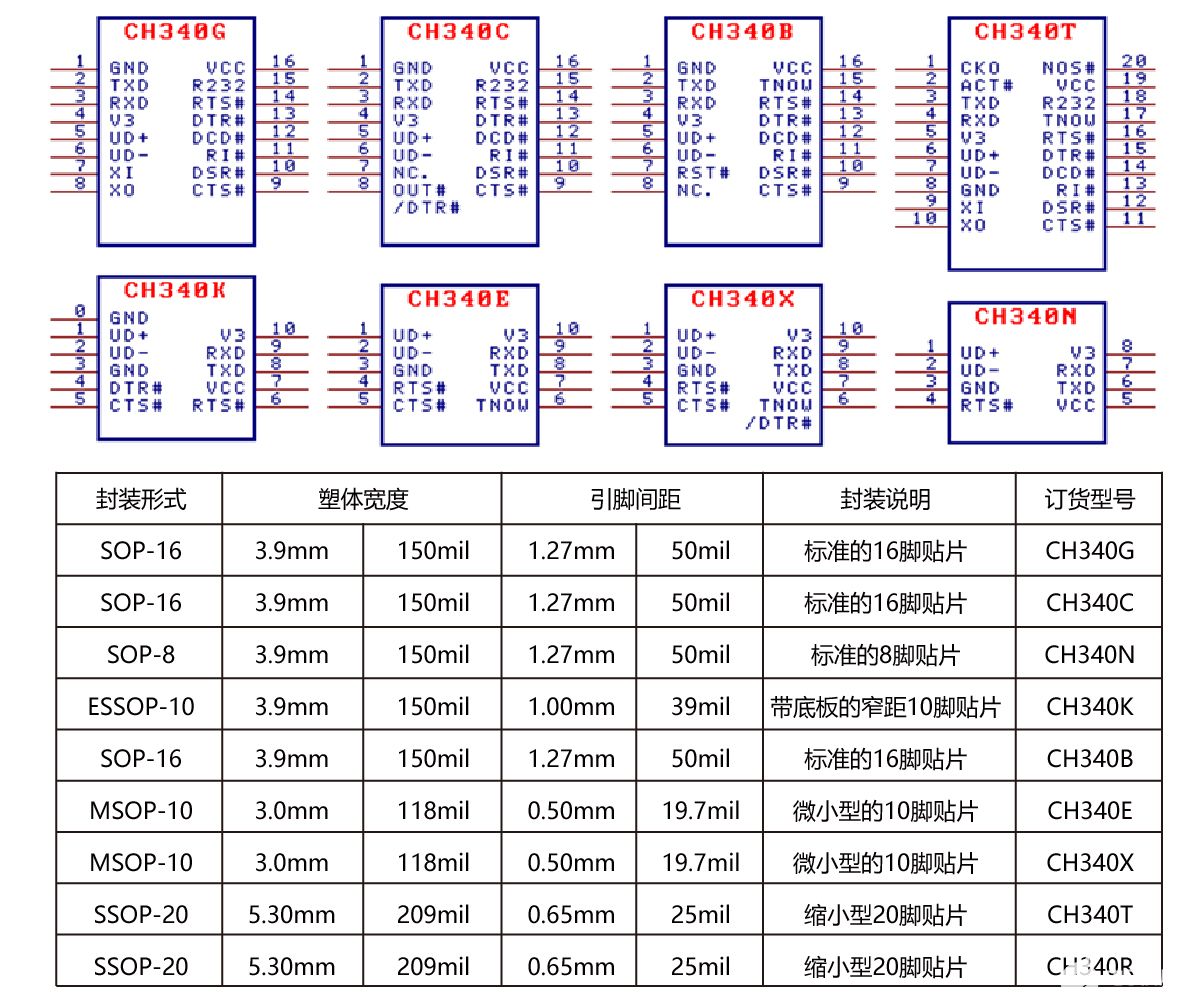

封装

备注：CH340C、CH340N、CH340K、CH340E、CH340X和CH340B内置时钟，无需外部晶振。

CH340B内置EEPROM用于配置序列号，以及部分功能可定制等。如需小体积建议用CH343P。

CH340K内置三只二极管用于防止独立供电时MCU通过I/O引脚对CH340电流倒灌。

CH340K的底板是0#引脚GND，是可选连接;3#引脚GND是必要连接。

CH340X基于CH340E改进，增加了3.3V供电时的IO耐受5V特性。

CH340X的6#引脚如果外加电阻可以将6#引脚从TNOW切换为DTR#，两种配置详见5.3节。

CH340C如果批号4开头且末3位大于B40，则可为8#引脚加4.7KΩ下拉电阻将其改为DTR#。

CH340R提供反极性TXD和MODEM信号，已停产。

CH340的USB收发器按USB2.0全内置设计，UD+和UD-引脚建议不要额外串接电阻。

开发资料

技术手册：CH340DS1.PDF;

驱动程序：

1、 CH341SER.EXE(Windows系统驱动，包含WIN10/WIN11系统32/64位);

2、 CH341SER_ANDROID.ZIP(安卓免驱应用库及例程);

3、 CH341SER_LINUX.ZIP(Linux系统驱动)

4、 CH34XSER_MAC.ZIP(苹果系统驱动)

5、 COMTransmit.ZIP(Windows串口调试软件)
