VL822 USB3.1 Gen2集线器控制器概述及应用场景

VL822是USB 3.1 Gen2集线器控制器，它具有高度集成的、特定应用的设计。VL822具有1个上行端口和4个/2个下行端口，所有端口均支持10Gbps USB 3.1 Gen2操作。下行端口可以支持任何超速+ (10Gbps)、超速(5Gbps)、高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)设备的组合。VL822集成的USB 2.0集线器具有多个事务翻译功能，当多个全速设备同时使用时，提供更高的带宽和性能。

VL822三种封装

VL822有三种变体：

VL822- q8采用QFN88 10x10x0.85 mm封装，而VL822- q7采用较小的QFN76 9x9x0.85mm封装，VL822- q5采用较小的QFN56 7x7x0.85mm封装，用于两个端口配置。更大的QFN8变种集成了10Gbps Muxes为上游面对端口和两个下游面对端口，而较小的QFN76/QFN56变种没有。集成的10Gbps Mux非常适合数据型UsB-C应用，否则就需要一个外部Mux，具有潜在的板面积节省和改善信号完整性的优势。如果需要额外的USB-C端口，分离CC逻辑和Mux解决方案。

VL822-Q7框图

VL822技能功能参数：

USB快速充电的概念：

USB快速充电式设备的充电速率超过基线USB标准。已配置设备的usb2.0当前限值为500mA，已配置设备的usb3.0当前限值为900mA。根据不同的设备，快速充电实现的电流限制通常在1000mA到2400mA之间。

主机/集线器有责任宣传快速充电功能，而设备有责任识别和确定这些功能。快速充电/ USB使charqing利率超过基准USB规范，为了preventa情况当前设备下沉超过一个端口是什么评价，不同的制造商使用不同的充电方案，以确保安全可靠运行与各自的设备和充电器。不用说，快速充电只有在主机/集线器和设备都支持它时才会发生。

设备收费的速率取决于设备本身。这意味着设备必须确定主机/集线器端口的能力，以确定使用哪种充电模式。此外，设备充电的速率可以根据设备的状态而变化。例如，有些设备只有在电池快耗尽时才会以最大速率充电。当电池快满时，他们可以切换到滴充模式。主机/集线器快速充电端口无法控制此行为。

支持的USB充电方式SDP -标准下行接口这是一个典型的USB 2.0或USB 3.0端口，并没有明确支持快速USB充电。SDP被限制在USB 2.0或USB 3.0规格中定义的当前限制，分别为500mA和900mA。虽然实际的电流限制是由为下游端口提供限流功能的熔断器或电源开关强制执行的，但大多数USB设备在usb2.0或usb3.0模式下输出的电流不会超过500mA或900mA。

。

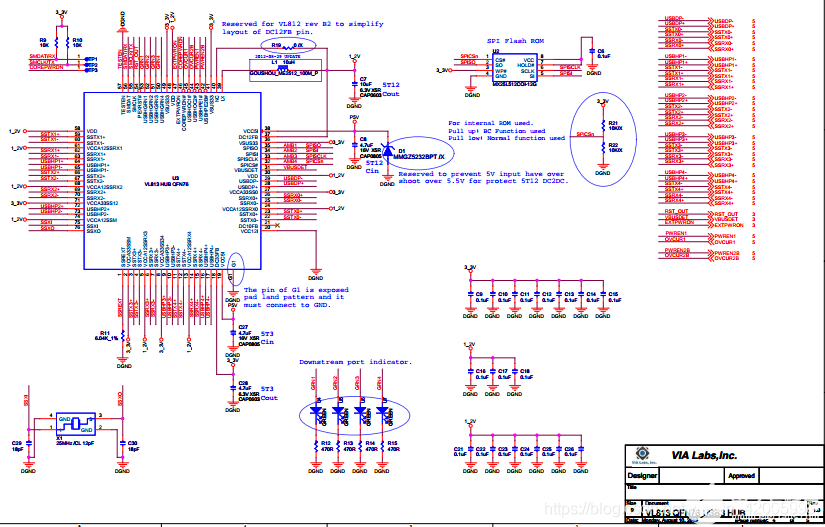

VL822原理图截图

应用场景

基于vl822的集线器设备在Windows、Mac os x和各种Linux内核下工作，不需要额外的驱动程序。基于vl822的集线器设备还兼容非x86设备和支持USB集线器功能的平台，如智能手机、平板电脑和机顶盒。它非常适合所有USB集线器应用，如独立的USB集线器、笔记本/UItrabook坞站/端口复制器、桌面PC前面板、主板板上集线器和USB集线器复合设备。
