串口转HID键盘鼠标芯片沁恒CH9329特点与引脚图

概述

沁恒CH9329 是一款串口转标准 USB HID 设备(键盘、鼠标、自定义 HID)芯片，根据不同的工作模式， 在电脑上可被识别为标准的 USB 键盘设备、USB 鼠标设备或自定义 HID 类设备。该芯片接收客户端发送过来的串口数据，并按照 HID 类设备规范，将数据先进行打包再通过 USB 口上传给计算机。通过提供的上位机软件，用户也可自行配置芯片工作模式、串口通信模式、串口通信波特率、多种超时时间、VID、PID，以及各种 USB 字符串描述符。下图为其一般应用框图。

特点

• 支持 12Mbps 全速 USB 传输，兼容 USBV2.0，内置晶振。
• 默认串口通信波特率为 9600bps，支持各种常见波特率。
• 支持 5V 电源电压和 3.3V 电源电压。
• 多种芯片工作模式，适应不同应用需求。
• 多种串口通信模式，灵活切换。
• 支持普通键盘和多媒体键盘功能，支持全键盘功能。
• 支持相对鼠标和绝对鼠标功能。
• 支持自定义 HID 类设备功能，可用于单纯数据传输。
• 支持 ASCII 码字符输入和区位码汉字输入。
• 支持远程唤醒电脑功能。
• 支持串口或 USB 口配置芯片参数。
• 可自行配置芯片的 VID、PID，以及芯片各种字符串描述符。
• 可自行配置芯片的默认波特率。
• 可自行配置芯片通信地址，实现同一个串口下挂载多个芯片。
• 可自行配置回车字符。
• 可自行配置过滤字符串，以便进行无效字符过滤。
• 符合 USB 相关规范，符合 HID 类设备相关规范。
• 提供SOP-16无铅封装，兼容RoHS。

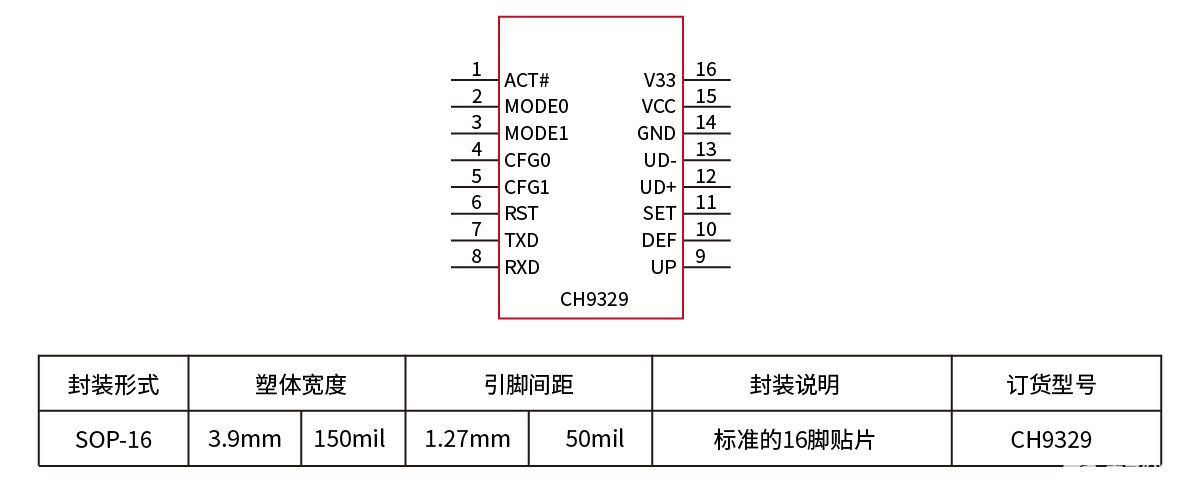

封装
