USB供电的立体声电脑扬声器的电路图

时间:2022-06-29 16:51

人气:

作者:admin

标签: 扬声器  电路图  USB供电

导读:这是USB供电的立体声电脑扬声器的电路图,或者它被广泛称为PC多媒体扬声器。该电路采用单片机设计,低电压供电,兼容电脑USB电源,散热简单,价格低廉,灵活性大,耐温范围广。...

这是USB供电的立体声电脑扬声器的电路图,或者它被广泛称为PC多媒体扬声器。该电路采用单片机设计,低电压供电,兼容电脑USB电源,散热简单,价格低廉,灵活性大,耐温范围广。


电路的核心是 IC TDA2822M。该 IC 实际上是采用 8 引脚迷你 DIP(双列直插式封装)的单片类型。它设计用作电池供电的声音播放器中的双音频功率放大器。TDA2822M 的特点是非常低的静态电流、低交叉失真、低至 1.8 伏的直流电源电压以及在 5V 直流电源输入下使用 4 欧姆扬声器的最小输出功率约为 450 mW/通道。

理想的功率放大器基本上可以描述为一个电路,它可以向外部负载提供音频功率,而不会产生大量的信号失真,也不会消耗极端的静态电流。

该电路由可从计算机的 USB 端口获得的 5V 直流电源供电。当电源开关S1拨到“on”位置时,5V电源向电路延伸,电源指示灯红色LED1立即亮起。电阻器 R1 实际上是一个电流浪涌限制器,电容器 C1 和 C4 用作缓冲器。

USB 供电的立体声计算机扬声器电路的工作原理

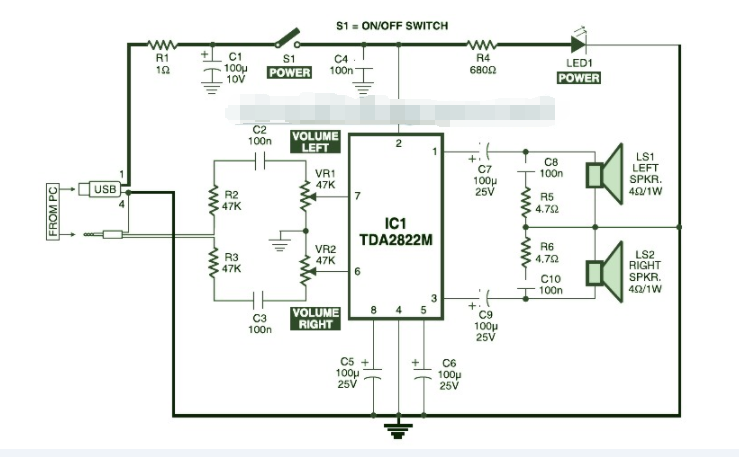

电路的操作非常简单。来自计算机音频端口或耳机端口的音频信号通过 R2 和 C2(用于左声道)以及 R3 和 C3(用于右声道)馈送到放大器电路。电位器 VR1 用作左(L)通道的音量控制器,而电位器 VR2 用于控制右(R)通道的音量。TDA2822M的7脚接收左声道声音信号,6脚分别通过VR1和VR2接收右声道信号。驱动左右扬声器的放大信号分别在IC1的1脚和3脚得到。组件 R5 和 C8,以及 R6 和 C10 构成了经典的 zobel 网络。

在中等尺寸的通用 PCB 上构建立体声计算机扬声器电路,并封装在适当的外壳内。确实建议使用 IC TDA2822M 的插座。应使用适当屏蔽的电线进行外部连接以改善结果。
