Type-C扩展坞外围应用的电源管理IC的特征

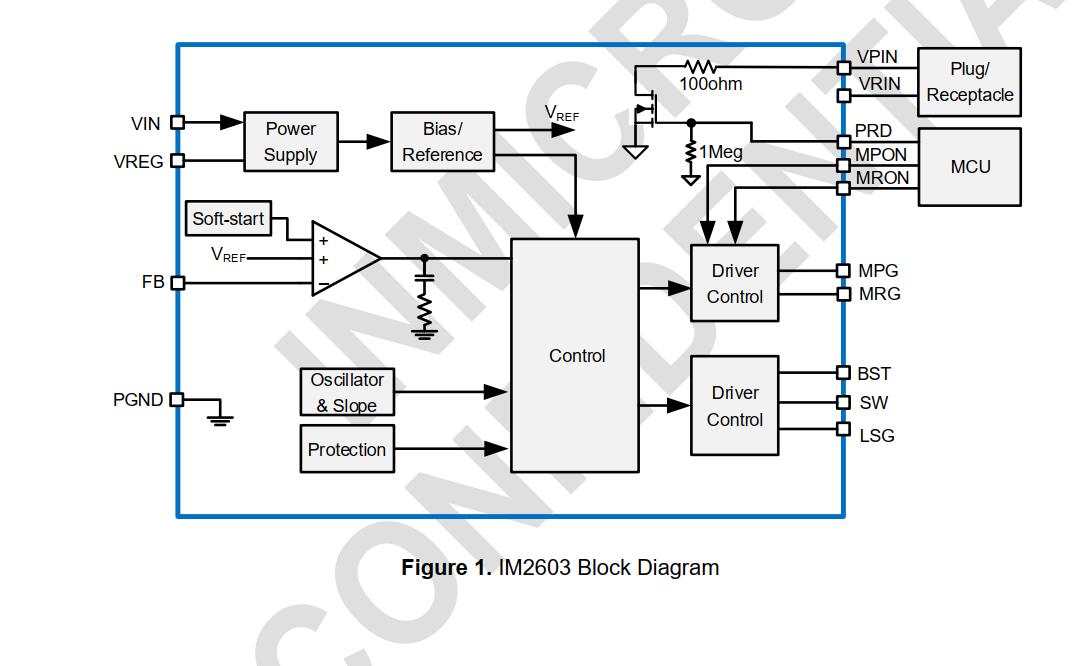

IM2603 概述

用于带有集成降压转换器的 Type-C 外围应用的电源管理 IC IM2603 是一款主要用于 Type-C 外围应用的电源管理 IC。它集成了一个带有内置高侧 MOSFET 的同步降压转换器和一个用于可选低侧外部 MOSFET 的栅极驱动器。如果输入电压 VIN 降低到接近 VOUT 的电压，则进入低压差操作，占空比为 100%。它具有内部固定软启动功能并提供保护功能，包括输入 UVLO、逐周期电流限制、输出短路保护 (SCP) 或 OVP 和热关断。

IM2603 还控制两个 N-MOSFET 作为负载开关，有助于降低 BOM 成本。带微处理器，可实现批量输入电源交换期间的电容放电。

IM2603 采用 16 引脚 QFN 封装，具有裸露的芯片焊盘以帮助散热。

IM2603 特征

⚫ 集成 40mΩ 高边 MOSFET

⚫ 低压差操作：最大占空比为 100%

⚫ 使用外部低边 MOSFET 或二极管

支持同步和异步降压

⚫  N-MOSFET 控制作为 Type-C 负载开关

⚫ 输入大容量电容放电

VPIN 引脚上的电源交换

⚫ 输入电压工作范围为 3.5V 至 26V

⚫ 可编程 VOUT 范围：1.25V 至 5.5V

⚫ 在 20VIN、5VOUT/3A 时高达 92.5% 的效率

⚫  475kHz 内部振荡器

⚫ 内部固定软启动时间

⚫ 高达 8A 的逐周期电流限制

⚫ 带间断的输出短路保护

⚫ 输出过压保护

⚫ 热关断

⚫ QFN-16 封装，3mm×3mm

IM2603应用

Type-C 坞站/适配器、USB 供电、计算机

外围设备
