迪文串口屏的安装方法之卡扣结构带外壳智能屏

一、固定嵌入旋转式

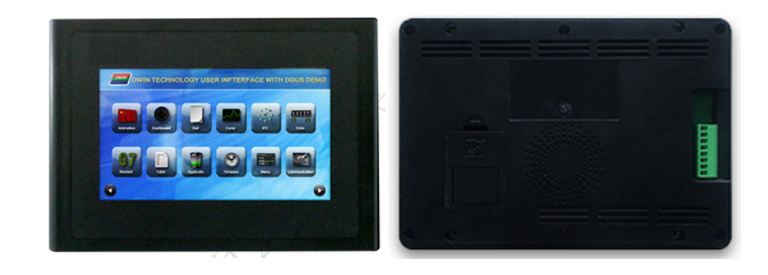

以DMT48270C043-15WT型号为例：

迪文科技是一家专注于人机交互解决方案的高科技企业。目前，公司有4.3寸、5寸、7寸、8寸、9.7寸、10.1寸、12.1寸、15寸带外壳智能屏，安装方式有固定嵌入旋转式、嵌入直插式、嵌入旋转式三种，正面防水性能可达到IP65等级，可以广泛嵌入安装在各类塑料、金属外壳模具上，今天就用图文形式和大家一起来了解其安装步骤。

一、固定嵌入旋转式

以DMT48270C043-15WT型号为例：

二、嵌入直插式

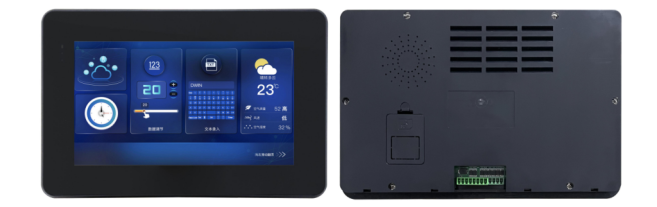

以DMG10600C101_15WTR为例：

三、嵌入旋转式

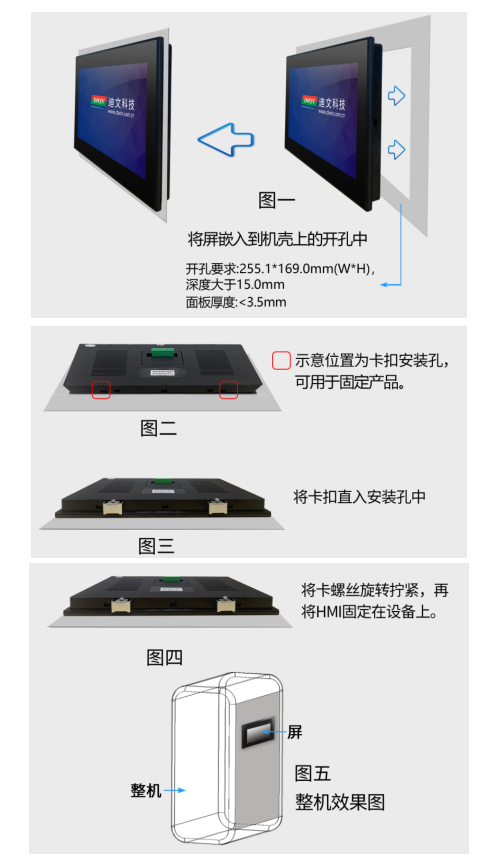

以DMG10600T101_A5WTC为例：

注意事项：

1、根据产品规格书参数，确定串口屏的开孔尺寸。

1.1 屏的开孔尺寸需略大于（0.5~1mm）规格书中的安装尺寸；

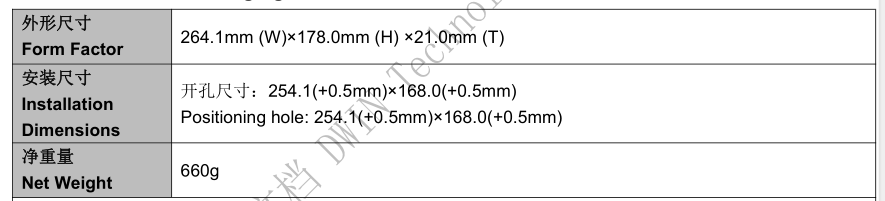

（开孔尺寸）

1.2 开孔深度大于屏的总厚度-显示屏屏幕厚度（看图纸）。

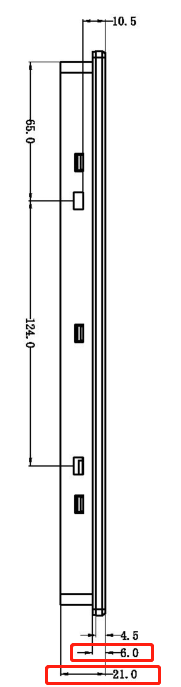

（开孔深度）

2、在屏与机壳之间安装防水橡胶垫片。若是屏在户外使用，为了保证防水效果，可在防水胶条处增加玻璃胶，强化防水性能。
