CS5092 5V USB输入升压充IC SOT23-6

概要

CS5092S是一款5V输入，固定0.85A充电电流，支持双节锂电池串联应用的升压充电管理IC。CS5092S集成功率MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。CS5092S的升压开关充电转换器的工作频率为500KHz。

CS5092S内置四个环路来控制充电过程，分别为恒流（CC）环路、恒压（CV）环路、芯片温度调节环路、可智能调节充电电流，防止拉垮适配器输出，并匹配所有适配器的输入自适应环路。

CS5092S提供了纤小的SOT23-6L封装类型供客户选择，其额定的工作温度范围为-40℃至85℃。

描述

USB 5V输入异步开关升压充电

工作电压3.6~6V，芯片耐压30V，内部集成高压晶体管

固定0.85A充电电流

自动调节输入电流，匹配所有适配器

支持LED充电状态指示

500KHz开关频率

输出过压/短路保护，输入过压保护

IC过温保护，IC温度自适应调节

ESD 2KV

应用

蓝牙音箱、电子烟、对讲机、POS机、锂电电池包、玩具等

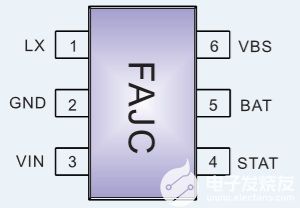

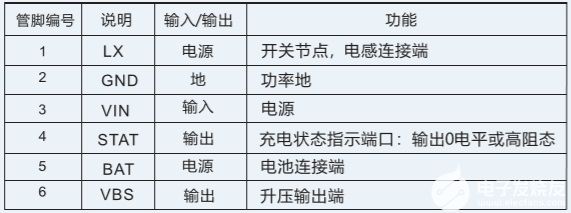

引脚排列以及定义

典型应用图
