基于STM32MP1处理器的PHYTEC开发板介绍

开发板介绍：

PHYTEC开发板是PHYTEC基于 STM32MP1 处理器开发的，STM32MP1 系列处理器集成了双核 Arm® Cortex®-A7、单核 Cortex®-M4 及GPU。它提供灵活的架构，使得在单芯片中处理高性能和实时任务变得可能。所有 STM32MP1 的外设可以无缝地分配给 Cortex®-A7 （Linux） 或 Cortex®-M4 核 （real time） 使用。

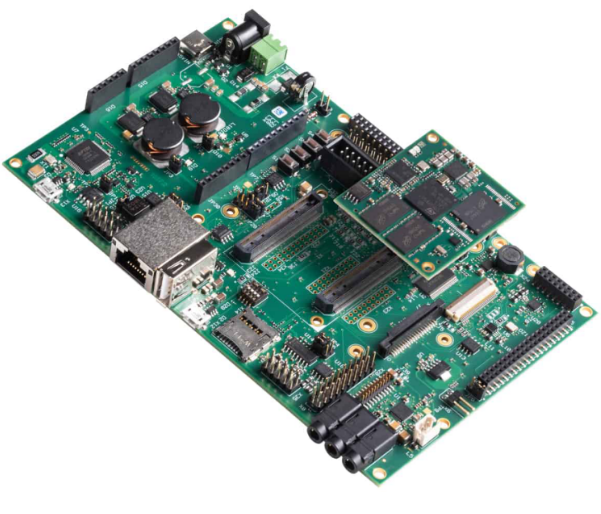

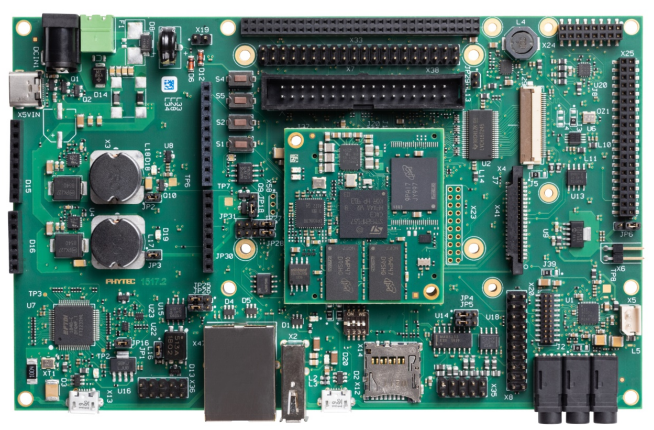

phyBOARD®-Sargas STM32MP157开发板是基于phyCORE-STM32MP15x核心板，支持secure boot， 多协议千兆工业通讯以太网， FDCAN， 3D 图形加速 （Vivante® – OpenGL® ES 2.0） 等先进特性，核心板采用的处理器提供 Cortex-M4 MCU 子系统可以对 STM32 Cube 固件提供完美的支持，因此 phyCORE-STM32MP15x 可以使您在单模块系统中同时实现复杂应用程序、增强型人机界面以及实时控制，很适合用于工业通讯系统、工厂自动化、边缘计算、运动控制、机器人等其他工业场景。

产品特点：

德国生产和研发 本地化技术支持

支持STM32MP1全系列处理器

核心板可选集成EEPROM或NORFLASH，为系统配置数据和小型系统提供可靠的存储方案；

核心板连接方式：2×100 pin SamTec连接器

尺寸：100 mm x 160 mm

软件：最新支持Linux 5.x LTS

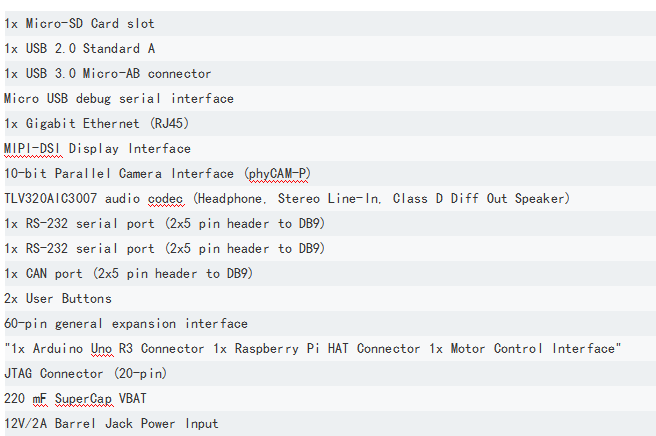

开发板集成了丰富的接口

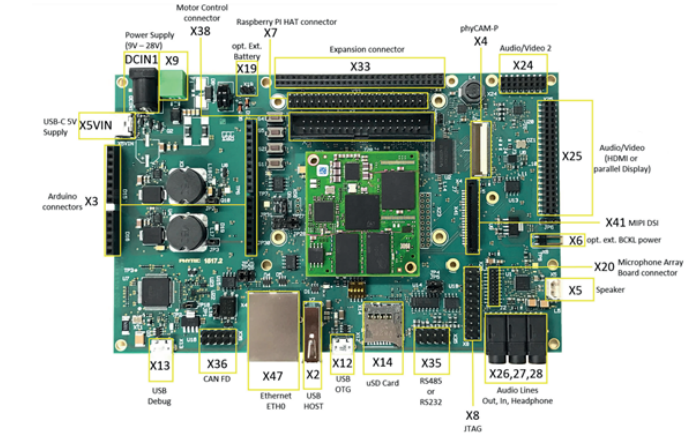

接口Hightlight：

集成了阵列MIC音频接口，Arduino接口， Raspberry Pi HAT连接器，马达控制连接器

phyCORE-STM32MP15x 核心板介绍

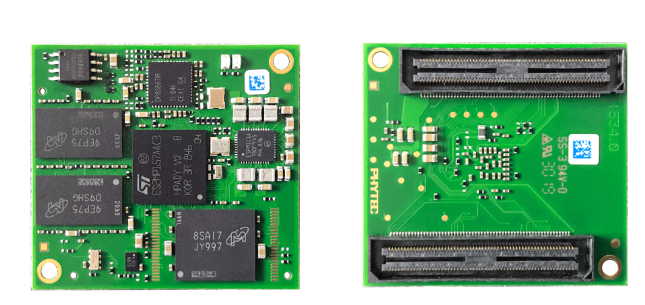

核心板TOP/核心板BOTTOM

基于STM32MP1处理器

phyCORE-STM32MP15x 核心板支持STM32MP1全系列处理器，内置PMIC、以太网PHY及独立低功耗RTC，简化底板电路设计。支持千兆以太网，最多两路 FDCAN，3 x USB 2.0，4 x UART + 4 x USART；提供摄像头及 LCD 接口；支持 2 路 DAC及 2 路 ADC等模拟接口。核心板尺寸大小40mm x 44mm紧凑型封装，适用于工业通讯系统、工厂自动化、边缘计算、运动控制、机器人等高可靠场景。

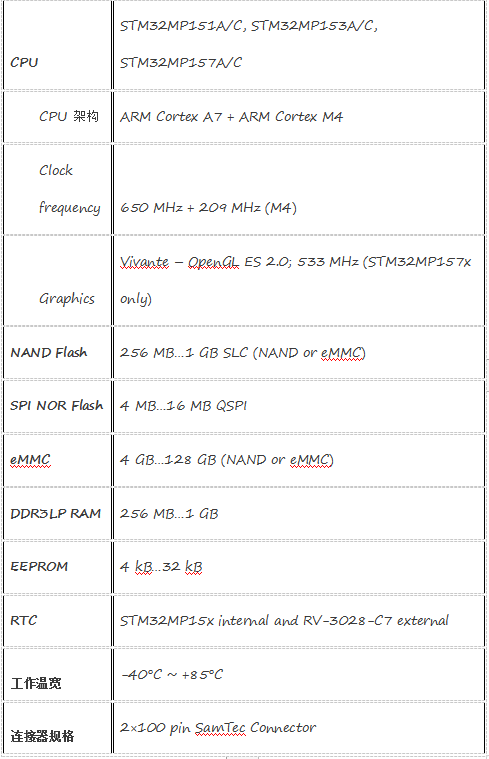

板载器件：

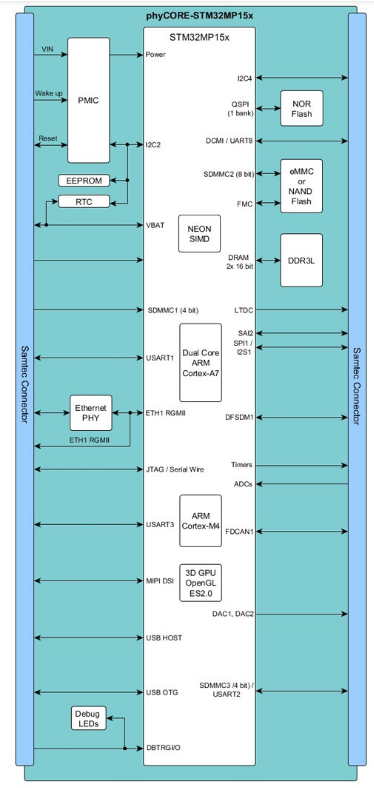

核心板功能框图

软件资源介绍

提供丰富的软件资源以及本土的技术支持。

o 最新版本的Linux BSP包及丰富的软件开发手册。

o 多套操作系统镜像文件：

       st-image-weston 带weston窗口管理器的linux系统

       st-image-core 使用eglfs的简化版linux系统

o 开发环境：

开发平台：BSP包基于最新的 STM32MP15-ecosystem-v3.0.0 （内核版本5.10.10）
