低BOM成本EDP转LVDS转换方案CS5211

　　目前市面上EDP转LVDS转换--DP to LVDS Conversion 方案设计有以下: 龙迅LT8911 LT7211、普瑞PS8625、昆泰CH7511等方案，DP换LVDS转换主要是用在一些LVDS接口的液晶，将EDP信号转出至LVDS屏输出，此时需要用EDP TO LVDS这样一个转接板来实现屏显示效应。下面我们将着重讲述以上这几种方案的特性，另外也推荐一款更有性价比的低成本的EDP转LVDS转接方案CS5211。

　　龙迅LT8911是一款 LVDS到eDP转换器具有单端口或双端口可配置LVDS接收器，具有1个时钟通道和最多10个数据通道，每个数据通道的最大工作速率为1.5Gbps；最大输入带宽为12Gbps。转换器反序列化输入LVDS数据，解码数据包，并将格式化视频数据流转换为符合VESA eDP1.4的单链路输出，具有1/2/4可配置数据通道，支持RBR（1.62Gbps）和HBR（2.7Gbps）链路速度。内置可选的子系统控制器功能可减少电磁干扰对电磁干扰相关系统应用的影响。

　　龙迅LT7211是一种用于虚拟现实/显示应用的高性能C/DP1.2至LVDS芯片。对于DP1.2输入，LT7211可以配置为1、2、4车道，还支持车道交换功能。自适应均衡使其适用于长电缆应用，最大带宽可达21.6Gbps对于LVDS输出，LT7211可以配置为单端口、双端口或四端口。对于2D视频流，相同的视频流可以映射到两个分开的面板，对于3D视频格式，左侧数据可以发送到一个面板，右侧数据可以发送到另一个面板。

　　普瑞PS8625是一个显示端口™ 到LVDS转换器设计的PC机，利用GPU和显示端口（DP™) 或嵌入式显示端口（eDP™) 输出和接受LVDS输入的显示面板。PS8625将作为DP或eDP接收器设备出现在视频源中，并将作为LVDS显示面板的LVDS源设备。该设备是一个完全集成的解决方案，不需要外部CPU、内存、时钟基准或电压调节器。PS8625可配置为从显示器DDC通道或从连接到PS8625（提供I2C主机）的选件外部ROM读取EDID。

　　昆泰CH7511B是一种EDP到LVDS的半导体器件，它将嵌入式DisplayPort信号转换为LVDS（低压差分信号）。这款创新的DisplayPort接收机带有集成LVDS发射机，专为多功能一体PC和笔记本电脑市场而设计。CH7511B的设计符合嵌入式DisplayPort规范1.2版。在设备的接收模块中，它支持两个eDP主链路输入，数据速率为1.62Gb/s或2.7Gb/s，可以接受18位6:6:6或24位8:8:8的RGB数字格式，用于高达1920x1200的LVDS输出。

　　综上所示：龙迅LT8911 LT7211、普瑞PS8625、昆泰CH7511等方案在设计过程中都是可以满足实现EDP到LVDS的转换，区别在于外围的电路的设计以及芯片的脚位不一样，瑞奇达CS5211这款EDP to LVDS Conversion Scheme 优势在于外围电路器件较少且芯片成本比以上龙迅LT8911 LT7211、普瑞PS8625、昆泰CH7511都要低，且CS5211兼容性不比龙迅LT8911 LT7211、普瑞PS8625、昆泰CH7511这些芯片差，CS5211的供货周期较短方案的可行度和稳定性要比龙迅LT8911 LT7211、普瑞PS8625、昆泰CH7511这些方案要更好。

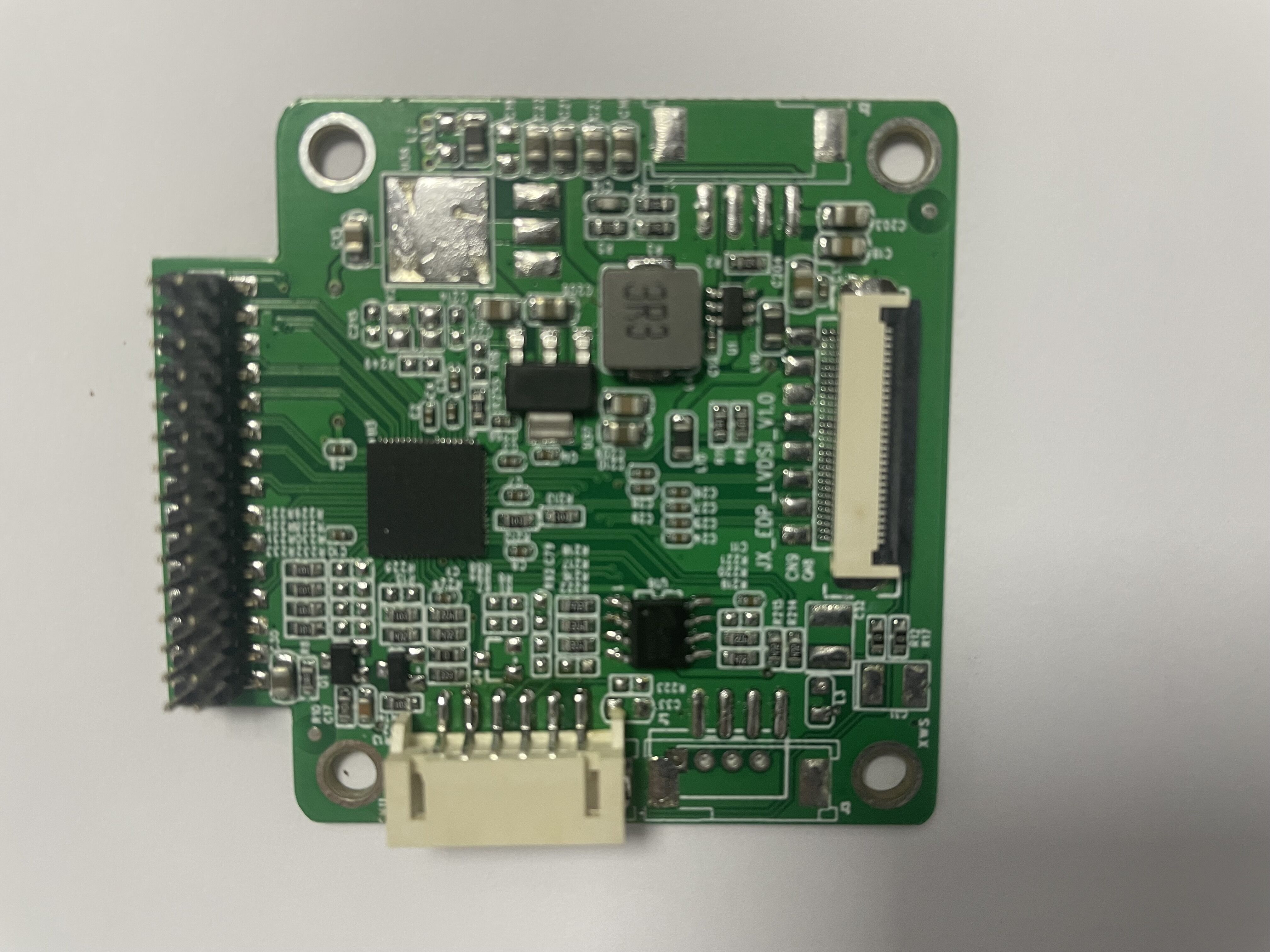

　　CS5211是一种EDP转LVDS转接芯片方案，可将eDP输入转换为LVDS信号。CS5211的高级接收器支持嵌入式显示端口（eDP）1.1规范。该设备将解码RGB格式的高速eDP的交流耦合差分信号，并驱动与LVDS接口集成的TFT面板。内置LVDS发射机配备灵活的OpenLDI/SPWG位映射，能够驱动单端口或双端口（18/24位）LVDS面板。CS5211的LVDS输出可以配置为支持高达1920x1200分辨率，刷新率为60赫兹。此外，CS5211还具有背光逆变器控制、亮度调节、图像抖动算法和EMI抑制机制等增强显示功能，有利于系统制造商。

　　CS5211配置为eDP到LVDS转换器；LVDS发送器支持单端口18位、单端口24位、双端口18位和双端口24位传输，并支持OpenLDI和SPWG位映射。
