Capstone CS5212 DP转VGA方案设计芯片

时间:2021-12-03 17:37

人气:

作者:admin

标签: 缓冲器  控制器

导读:Capstone CS5212 DP转VGA方案设计芯片-CS5212主要特性: 2-lane通道VESA DisplayPort v1.1兼容接收机 VGA输出接口,DAC速度高达210MHz,8位 最大分辨率高达1920x1200x60(RB,缩小消隐),24位色深,1920x14...

  CS5212主要特性:

  2-lane通道VESA DisplayPort v1.1兼容接收机

  VGA输出接口DAC速度高达210MHz,8位

  最大分辨率高达1920x1200x60(RB,缩小消隐),24位色深,1920x1440x60(RB,缩小消隐),或2048x152x60(RB,缩小消隐),24位色深,2048x1536x60(RB,缩小消隐),18位色深。

  内置振荡器,不需要外部晶体

  嵌入式线性压降调节器(LDO

  嵌入式微控制器

  嵌入式EDID(如果终端设备没有,CS5212将响应EDID)

  嵌入式V-sync/H-sync 5V缓冲器

  使用内部预吹ROM支持EEPROM自定义模式

  内部电源复位(POR)

  QFN32 4x4封装

  DP数字输入:

  支持2通道数字输入,最高速度为RBR(1.62-Gbps)/HBR(2.7-Gbps)

  符合VESA DisplayPort v1.1

  内置高性能自适应均衡器

  支持1-MHz AUX channel

  支持HPD

  VGA输出接口

  三重8位DAC(数模转换器),时钟高达210MHz

  支持高达1920x1200x60、1920x1440x60(缩小消隐)、2048x152x60(缩小消隐)和2048x1536x60(缩小消隐)

  嵌入式V-sync/H-sync 5V缓冲器

  用于VGA连接器引脚的HBM 4-KV

  VESA VSIS v1r2兼容

  内置MCU控制器

  业标准8051芯

  支持I2C主从,最高支持400kHz。

  电力与技术

  3.3V电源

  V-sync/H-sync 5V缓冲器的5V选项

  超低待机功率<100uW

  所有引脚的HBM 8-KV

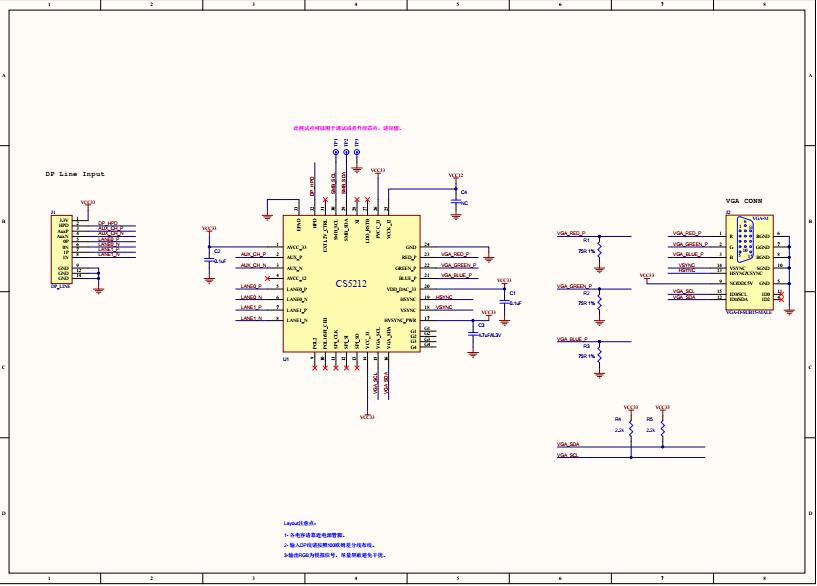

  CS5212设计DP转VGA原理图如下所示:
