APB总线的传输信号/状态/时序图

简介

AMBA（Advanced Microcontroller Bus Architecture）总线是由ARM公司提出的一种开放性的片上总线标准，它独立于处理器和工艺技术，具有高速度低功耗等特点。

AMBA总线体系包括以下三种总线。

AHB：Advanced High-performance Bus，用于高性能、高时钟工作频率模块。

ASB：Advanced System Bus，用于高性能系统模块。

APB：Advanced Peripheral Bus，用于慢速外设模块。

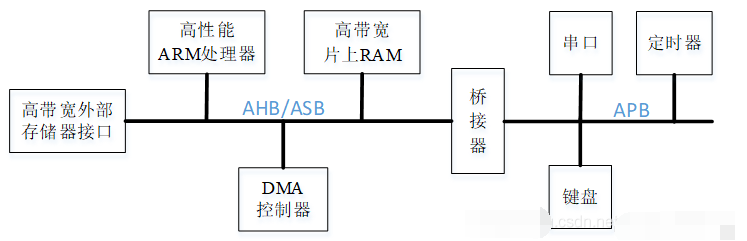

典型的AMBA总线系统

从AHB/ASB总线到APB总线需要通过桥接器（Bridge）进行互联。

APB总线介绍

应用于慢速外设，如UART、键盘等，不需要AHB总线体系中的Arbiter与Decoder。

Arbiter为仲裁器，决定哪个Master工作。Decoder为译码器，决定Master与哪个Slave进行数据传输。

APB传输时的信号

| pclk | 时钟信号 |

| presetn | 复位信号，低有效 |

| paddr | 地址 |

| psel | 选择salve有效信号 |

| penable | 使能信号，在传输周期起作用 |

| pwrite | 数据读写控制，高电平为写数据，低电平为读数据 |

| prdata | 读数据 |

| pwdata | 写数据 |

APB传输时状态

通过APB总线传输数据时有三个状态：

IDLE：初始化状态，此时pselx=0，penable=0，此时未选中Slave。

SETUP：此时pselx=1，penable=0，在SETUP状态保持一个周期，paddr与pwrite给定。

ENABLE：此时pselx=1，penable=1，在ENABLE状态保持一个周期，paddr与pwrite保持不变。

在经过SETUP与ENABLE状态后传输完成，之后如果没有传输要进行，就进入IDLE状态等待；如果 有连续的传输，则进入SETUP状态。

APB传输时序图
