一文详解8088系统总线

8088的系统总线介绍：

1.总线：是一组导线和相关的控制、驱动电路的集合。是计算机系统各部件之间传输地址，数据和控制信息的同道。

包括：地址总线（AB），数据总线（DB），控制总线（CB）。

2.总线的分类：

①按相对CPU的位置分为：片内总线，片外总线。

②按层次结构分：CPU总线，系统总线，外部总线

3.总线的系统结构

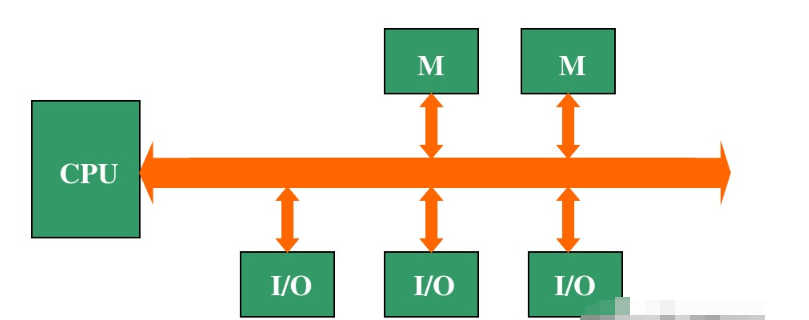

单总线结构：

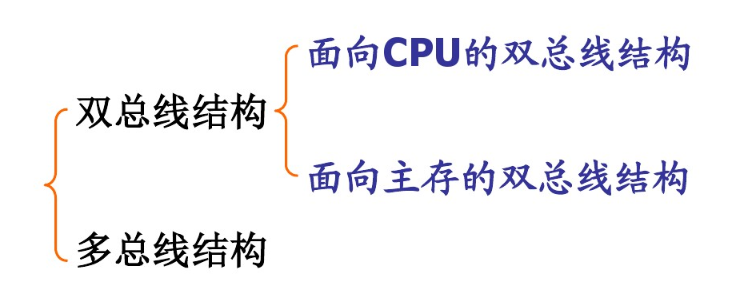

多总线结构：

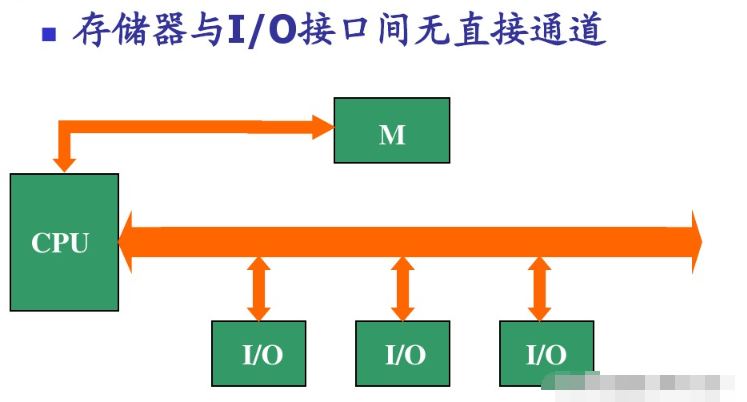

面向CPU的双总线结构：

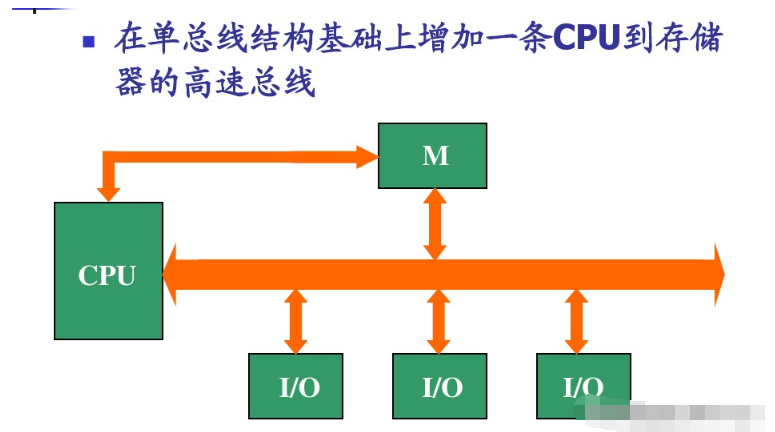

面向存储器的双总线结构：

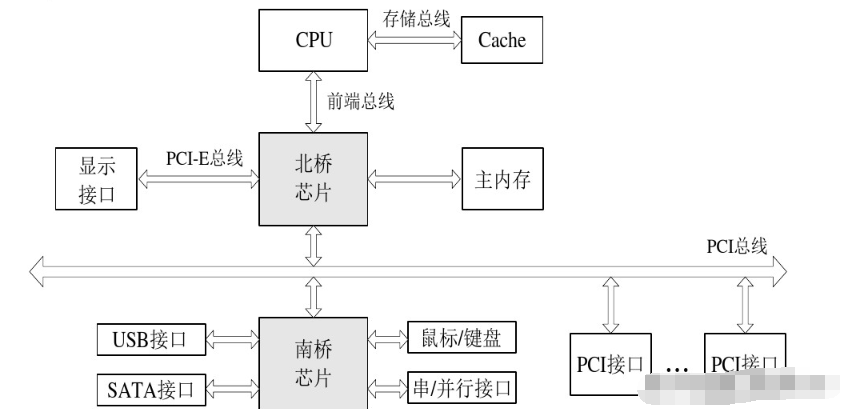

现代微机中的多总线结构：

4.总线的基本功能

数据传送，仲裁控制，出错处理，总线驱动。

5.常用的系统总线

①ISA（8/16位）

②PCI（32/64位）

③AGP（加速图形端口，用于提高图形处理能力）

④PCI-E（PCIexpress）：目前最新的系统总线标准，采用串行方式传输数据，依靠高频率来获得高性能。

6.总线的性能指标

①总线带宽（B/S）：单位时间内总线上可传送的数据量

②总线位宽（bit）：能同时传送的数据位数

③总线的工作频率（MHz）

总线带宽=（总线位宽/8）X（总线工作频率/每个存取周期的时钟数）

7.两种工作模式下总线连接

8088可工作于两种模式下

①最小模式为单处理器模式，控制信号较少，一般可不必接总线控制器

②最大模式为多处理器模式，控制信号较多，须通过总线控制器与总线相连。

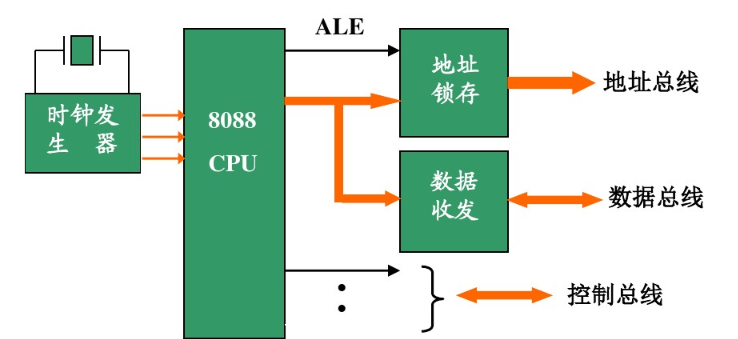

最小模式下总线连接示意图：

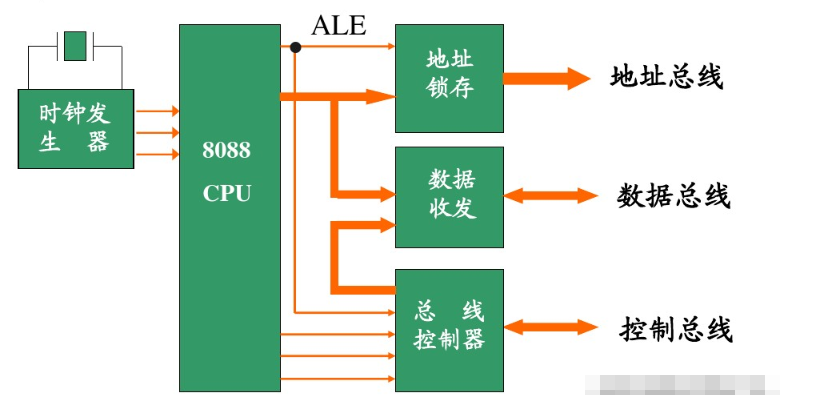

最大模式下总线连接示意图：
