串口常见的电气标准和协议，串口数据包的组成

串行接口（Serialport），也称串行接口或串行端口，串行通信接口，COM接口，简称串口。主要用于串行式逐位数据传输。

串口通信（SerialCommunication），是一种非常常见的设备间的通信方式。串口通信协议是指双方约定一致的数据包格式规范（包含起始位、数据、校验位及停止位）。

1.串口常见的电气标准和协议

1.1RS-232C

RS-232C标准串口，是目前最常用的一种串行通信接口

机械特性

RS-232C采用的接口是9针或25针的D型插头，常用的一般是9针插头。

DE-9Male（PinSide）DE-9Female（PinSide）

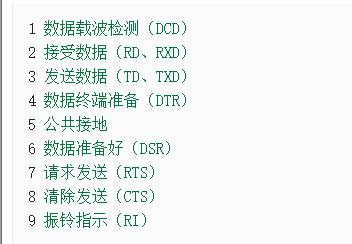

9针插头管脚

电气特性

逻辑电平：逻辑1：-3~-15V；逻辑0：3~15V

数据最高传输速率：19200bps

最远通信距离：15m

1.2RS-422

RS-232存在距离短、速率低的问题，RS-422提升了这两方面，最大传输距离1200m，最大传输速度10Mb/s

机械特性

一般是9针插头D型插头

电气特性

逻辑电平：逻辑1：两线间的电压差+2V~+6V逻辑0：两线间的电压差-6V~-2V

数据最高传输速率：10Mbps

最远通信距离：1200m

1.3RS-485

在RS-422基础上，RS-485增加了多点、双向通信能力，具备联网功能。

机械特性

一般是9针插头D型插头

电气特性

逻辑电平：逻辑1：两线间的电压差+2V~+6V逻辑0：两线间的电压差-6V~-2V

数据最高传输速率：10Mbps

最远通信距离：1200m

2.串口数据包的组成

串口数据包由起始位、数据、校验位及停止位组成。

最常见的串口数据包配置为96008N1（9600波特率，8位数据位，无校验，1位停止位）。

例如传输字符0（ASCII为48，二进制110000）

01100001

解释

0（起始位）110000（8位数据位）1（1位停止位）

2.1起始位

一个逻辑0（低电平）的数据位表示开始

2.2数据位

起始位后的就是数据位，数据位的长度一般为5、6、7、8。

2.3校验位

校验位用于校验数据是否正确。

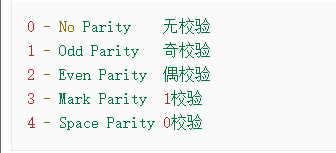

一般分为：

2.4停止位

数据传输结束的标志，一般由1、1.5、2个逻辑1（高电平）的数据位表示
