浅谈单USB Type-C接口桌面显示器专用解决方案

目前，桌面式显示器的典型形态，单USB Type-C接口，同时具有HDMI/USB扩展和直流供电，整个显示器通过DC接口输入类似24V/3A的大功率电源，除了满足桌面显示器本身的功率需求，还可以为通过USB Type-C接口接入到显示器的手机或者笔记本电脑提供PD快充。LDR6290，就是专门为这种单USB Type-C接口桌面显示器而设计的专用解决方案。

LDR6290，单USB Type-C接口桌面显示器专用解决方案，主要框架如下:

从上图可以看到，分别从Date和Power两个方面阐述了LDR6290的主要框架。首先从Date层面来看，通过与LDR6290 CC PIN的协议通讯，USB Type-C接口输入DP信号与Date信号，给到单USB Type-C接口桌面显示器的相关功能模块，实现音视频显示与USB3.0/2.0的功能。再从Power层面来看，DC接口的22V-32V的电源输入，经过DC-DC芯片，从USB Type-C接口输出5V-9V-12V-15V-20V的电压，当然这个电压输出多少，决定于插入单USB Type-C接口桌面显示器的手机或者显示器跟LDR6290的CC协议通讯，再由LDR6290控制DC-DC芯片的FB产生。

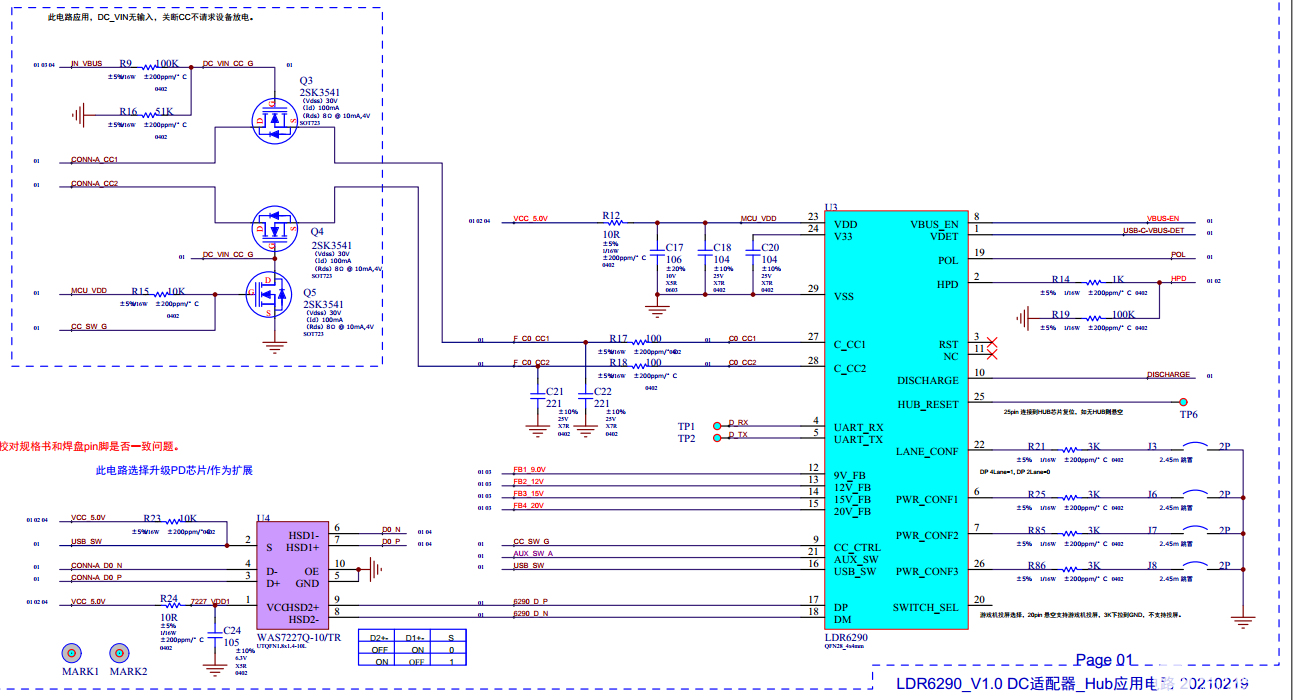

单USB Type-C接口桌面显示器专用解决方案,LDR6290部分电路如下：
