SMBus接口信号和帧格式_SMBus与I2C的差异

SMBus概述

SMBus（System Management Bus）是系统管理总线的简称，该总线由SBS-IF提出并维护（SBS-IF，Smart Battery System Implementers Forum，智能电池系统实现者论坛），该论坛发起者为Intel。SMBus总线主要应用于智能电池与MCU之间的通信，PC系统中与系统传感器之间的低速通信等。

SMBus接口信号

SMBus为I2C协议的子集（常用数字接口（3） I2C ），SMBus接口信号与I2C信号之间映射关系如下，其中SMBSUS#，SMBALERT#为可选信号，协议并未强制。

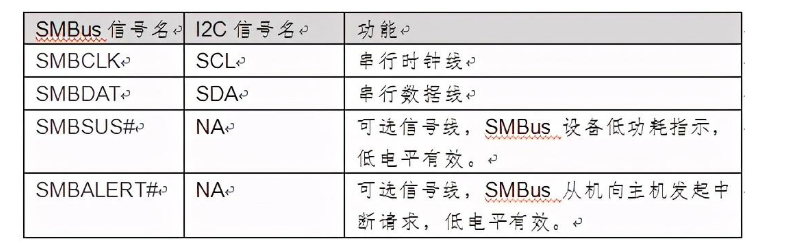

表1 SMBus接口信号

SMBus应用框图

同I2C。

SMBus帧格式

SMBus协议帧在I2C定义的通用帧格式基础上针对事务的不同进行了更加确定的定义。

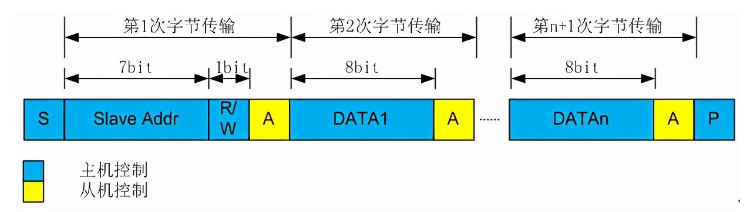

图1 SMBus帧格式

如图1所示，SMBus协议定义的帧格式第1字节与I2C协议相同，传输Slave地址和读写命令。从第2字节开始，通过指定DATAn的内容组成不同的帧。例如在DATA1中填充Command Code来指示特定操作（协议对Command Code未详细描述），在帧尾字节填充PEC（CRC-8校验）增强传输的可靠性等。具体请参考协议的第五章网络层相关描述。

SMBus与I2C的差异

SMBus协议在附录B中，详述了SMBus同I2C的差异。总结如下

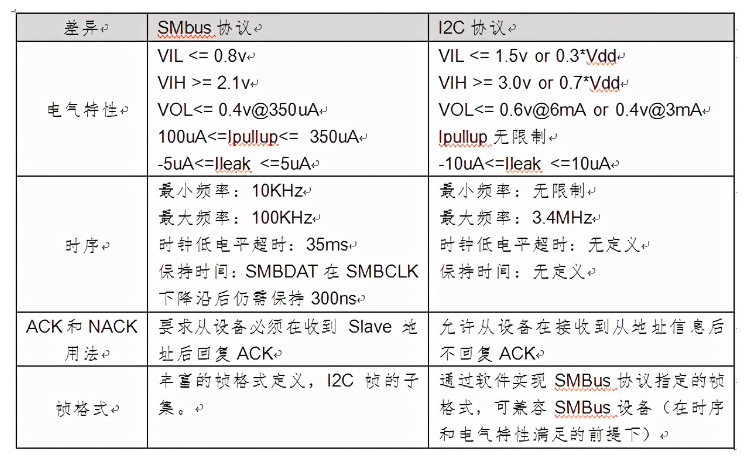

表2 SMBus与I2C之间的差异

SMBus和I2C的区别主要体现在四个方面：电气特性，时序，ACK用法，帧格式的不同。通常支持I2C的数字IP，通过模式配置既可以支持SMBus。
