如何使用SCI执行串行通信

本应用笔记介绍了使用DTCa的异步SCI通信。它介绍了规格，确认的工作条件和参考应用说明。它还介绍了硬件，软件和示例代码。

规格

该系统使用SCI执行串行通信。

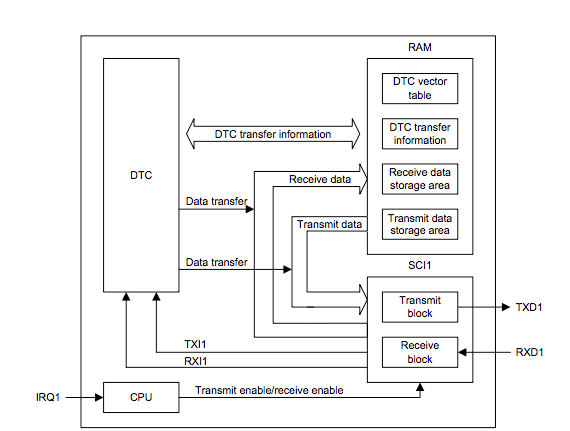

预先在RAM发送数据存储区中设置发送数据，并使用DTC进行发送。接收数据使用DTC存储在RAM接收数据存储区中。

当在中断请求引脚（IRQ1）上检测到下降沿时，开始串行通信。

传输速率：38400 bps

数据长度：8位，LSB在前

停止位：1位

奇偶校验：无

硬件流控制：无

样本RX220连接

参考应用笔记

有关与本文档相关的其他信息，请参考以下应用笔记：

RX220组初始设置Rev.1.00（R01AN1494EJ0100_RX220）

RX21A组初始设置Rev.1.00（R01AN1486EJ100_RX21A）

本应用笔记中的示例代码使用上述应用程序中的初始化。修订版本号是撰写本应用笔记时的最新版本号。

如果有较新的版本，则应将此代码替换为最新的版本。

硬件结构

样品RX21A连接

软件

此示例代码通过使用DTC模块自动处理SCI1的发送和接收操作。按下通讯开始开关SCI1，开始发送和接收操作。

电路板使用说明

在验证本应用笔记中规定的所用电路板的示例代码的操作时，请记住以下几点。

使用的电路板：用于RX220的瑞萨入门套件（R0K505220S000BE（
尽管当RX220的瑞萨入门套件出厂时，微控制器端口P20和P21通过RS-232C收发器连接到RS-232C串行连接器，因为端口P20和P P21没有SCI功能，必须将这些连接更改为P15 / RXD1和P16 / TXD1。

使用的板：北斗电工株式会社HSB系列微控制器板（目录号：HSBRX21AP-B）北斗电工株式会社HSB系列微控制器板中未连接RS-232C收发器或RS-232C串行连接器。为了验证操作，用户必须提供一个RS-232C收发器和一个RS-232C串行连接器。
