LPT接口的定义及引脚说明

目前主流的PC机主板上提供的LPT接口采用IEEE1284标准中的A型接口DB-25，如图4-2所示。LPT接口的定义如图4-3所示。

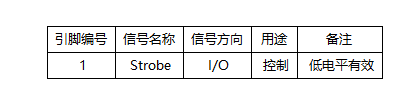

各引脚的定义见表4-3。

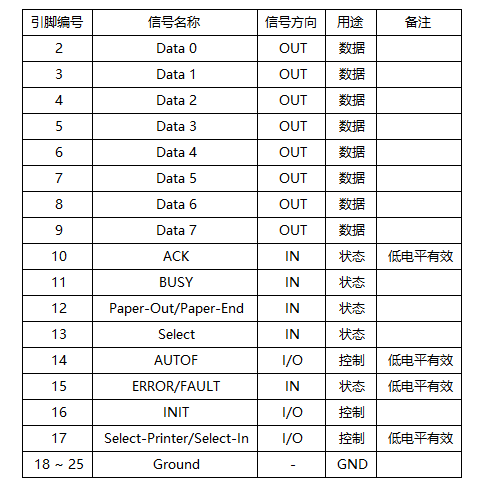

表4-3 LPT接口各引脚说明（DB-25）

（续表）

在LAB8903实验箱中，系统也提供了一组LPT接口。不同于PC机主板的DB-25接口，实验箱提供了一组具有20个引脚的LPT接口。与DB-25接口相比，这组接口只是减少了Ground信号的引脚数量，其他的引脚定义并没有发生变化。在实验箱中，LPT接口所在位置如图4-4所示。

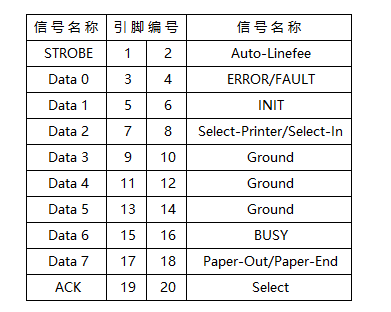

表4-4 LAB8903实验箱提供的LPT接口中各引脚说明
