i2c总线用来做什么_i2c总线数据传输过程

　　i2c总线用来做什么

　　I2C总线控制器为微控制器或微处理器提供控制I2C总线的接口，它控制所有I2C总线的特殊序列、协议、仲裁、时序，这里指MPC8250提供的I2C总线控制接口。

　　总线（Bus）是计算机各种功能部件之间传送信息的公共通信干线，它是由导线组成的传输线束，按照计算机所传输的信息种类，计算机的总线可以划分为数据总线、地址总线和控制总线，分别用来传输数据、数据地址和控制信号。

　　i2c总线数据传输过程

　　I2C是inter-integrated circuit的缩写，又名为TWI，只需要用两条物理线进行传输，分别命名为SDA和SCL， 用于传输serial data和serial clock。I2C工作时分为主从工作模式，而在同总线上可以存在多个主机。每一个连接到总线的器件都可以通过唯一的地址与总线连接，主机控制主机为发送器模式或是接收器模式。多个主机控制时可以通过冲突检测和仲裁防止数据被破坏。I2C总线有几种不同速率的工作模式，标准模式的速率为100kbps，快速模式下速率为400kbps，在高速模式下速率可达到3.4Mbps。整理下I2C基本的传输方式。

　　数据发送过程

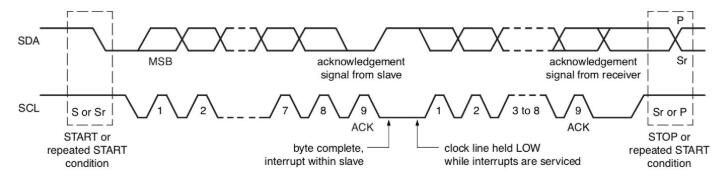

　　发送从起始到结束为一次完整发送过程，如图所示一次完整的发送过程，起始后先发送地址信息，R/W表示写入或是读取数据，如果一次过程中，需要切换读写操作时，需要重新发送start。SDA线上的每个字节必须为8位，每次传输可以发送的字节数量不受限制，而每个字节后必须跟一个响应位。从机在处理其他事件而不能接收数据时，可以通过控制SCL保持低电平来等待数据接收，等到准备好继续传输时，释放SCL。在总线上每个模块具有唯一的地址，当然亦可以设计广播地址，通知所有其他模块。

　　启动和停止

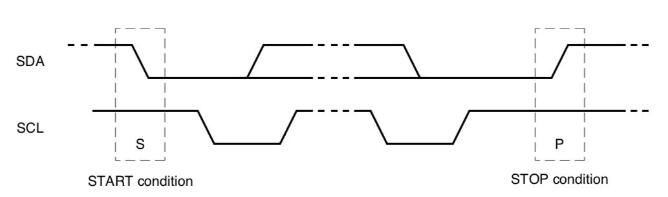

　　当I2C不工作时，SDA和SCL一样都处于高位HIGH，SCL保持为HIGH，SDA由HIGH变LOW时表示开始传输，而SCL保持HIGH，SDA由LOW变为HIGH时表示停止传输。Sr和S完全相同，差别只是第一次Start之后没有进行stop，再次启动Start。

　　数据产生

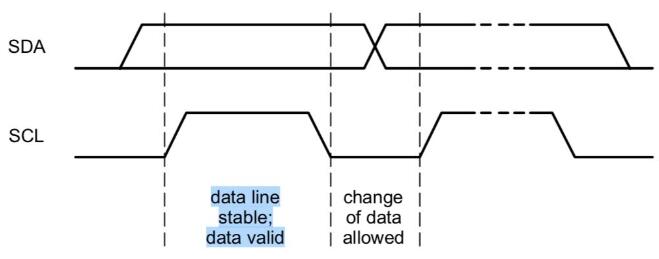

　　SDA上传送的数据必须在时钟高电平时保持稳定，而数据的改变只有在SCL为低时进行，而SCL由主机控制产生。

　　冲突仲裁

　　主机在总线空闲时候启动传输。而当总线上有多个主机时，可能产生同时启动的冲突，因此需要仲裁。仲裁方式是，当SCL线是高电平时，仲裁在SDA线发生 这样在其他主机发送低电平时发送高电平的主机将断开它的数据输出级，因为总线上的电平与它自己的电平不相同，总线上的电平总是在一个输出为低时就为低。仲裁可以持续多位，当丢失仲裁的主机同时具有从机功能时，需要立即切换从机状态。

　　从机挂起数据发送示例
