PROFIBUS总线的配置步骤解析

一、PROFIBUS-DP

PROFIBUS全称为过程现场总线（Process Field Bus ），它由三个兼容部分组成，即PROFIBUS－DP（ Decentralized Periphery）、PROFIBUS－PA（Process Automation ）、PROFIBUS-FMS （Fieldbus Message Specification ）。

PROFIBUS－DP应用于现场级，它是一种高速低成本通信，用于控制系统与分布式I/O之间的通讯。PROFIBUS的协议和特性三言两语讲不清、也道不明。需要深入了解的小伙伴可以自行查找资料、手册等。总结来说，它有以下几个特点：

传输介质为屏蔽/非屏蔽双绞线或光纤，双绞线的最长传输距离可达9.6Km，光纤的最长传输距离为90Km；

网络拓扑为线型、树型或总线型，两端带有有源的终端电阻。通讯方式较为简单：主站之间为令牌传递、从站之间则采用主从方式；

传输速率从9.6Kb/s到12Mb/s不等，一般而言，传输速率越慢，有效传输距离则越远；反之，传输速率越快，有效传输距离则越小；

最大传输信息长度为255B，最大数据长度为244B，典型长度为120B；

数据传输服务包括循环和非循环两类。

二、PROFIBUS总线的配置

1、配置DP主站

在硬件配置阶段，配置带有Profibus-DP接口的板卡时，系统会自动弹出配置窗口，如图1所示。若前期未配置，也可以鼠标右键单击DP口，选择“添加主站系统（A）”，也可以弹出图1所示的配置窗口。配置比较简单，按图中所示操作即可。配置完成后，如图2所示。

图1 配置Profibus总线

图2 配置Profibus总线

2、挂接从站

在《S7-300在工业现场中的应用——分布式I/O》中，已经介绍了如何挂接分布式I/O，其它DP从站的挂接方法类似，这里就不再赘述了。这里结合一些实例介绍以下上篇文章没有提及的东西。

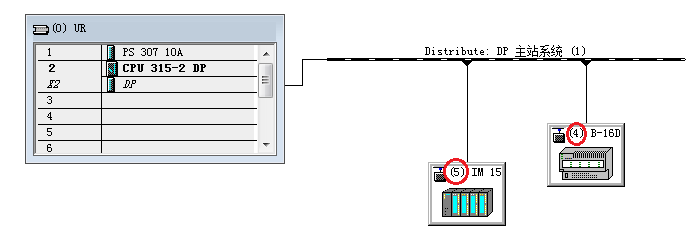

以挂接一个ET200M从站为例，在硬件配置阶段，我们会为其分配一个DP地址，如图3所示，ET200M的DP地址为5。但是仅仅这样还足以“打通”通讯，我们还要在现场对应的ET200M上，对应的分配站址5。ET200M采用拨码来设定地址，如图4所示。其共7个拨码，从下到上分别为“1， 2，4，8，32，64”，因此，地址5即将从下到上的第1个和第3个拨码拨动，即可将地址设定为5。

图3 分配DP地址

图4 ET200M地址拨码

用拨码的方式设定站址，是许多设备常用的方法，如以下几个驼子常接触的设备。

图5 ET200B

图6 编码器

图7 DP转RS 232设备

除了拨码设置站址外，还有一些设备是通过参数来设定站址的。比如西门子的6RA70系列整流装置、6RS70系列变频装置等，它们可通过CBP系列办卡作为从站挂接在Profibus总线上，它们的站址需通过P918来设置本站的地址。

图8 SIMOREG整流装置
