AHB总线的应用框图/接口信号/基础传输

AHB概述

AHB总线（AdvancedHigh-performanceBus）是AMBA（AdvancedMicrocontrollerBusArchitecture）片上总线体系的一部分。在SOC芯片中，AHB总线主要应用于对性能要求较高的组件之间互联，如用于CPU和片内高速RAM、DMA之间互联。

图1AHB协议演进

如图1所示，AHB协议在AMBA2中提出。随着AMBA协议族的演进加入了AHB_Lite，AHB5Lite。本文从AHB2入手对AHB协议进行介绍，再对比AHBLite，AHB5Lite同AHB2之间的差异。

AHB应用框图

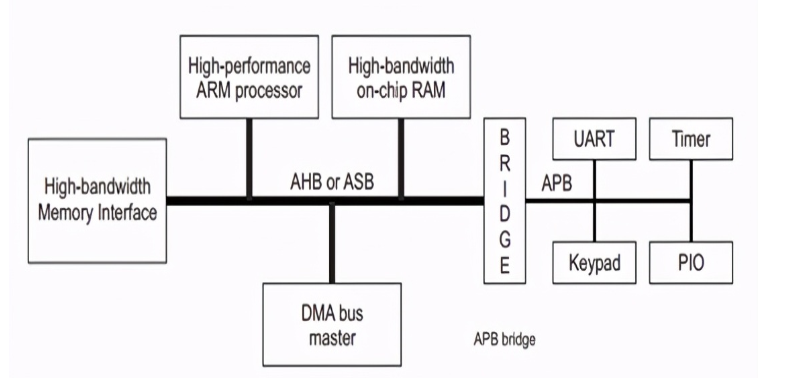

图2AHB总线应用框图

继续借用上篇介绍APB接口时使用的应用框图。如图2所示，AHB总线主要用于高性能ARM核，高带宽片上RAM，DMA，高带宽Memory接口，APB桥之间的互联。

AHB总线结构

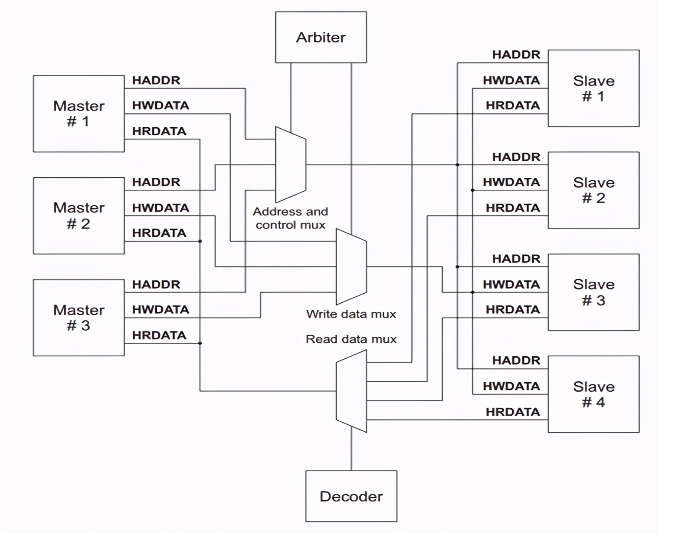

图3AHB总线结构

AHB总线由AHBMaster，AHBSlave，基础组件等3类组件组成。其中基础组件包含：Arbiter，Decoder。AHB总线为多Master总线和APB总线的单Master有着显著的不同。为了解决多总线访问外设问题引入Arbiter进行仲裁，Decoder则负责Slave之间的地址译码。

AHB总线接口信号

AHB总线信号如表1所示

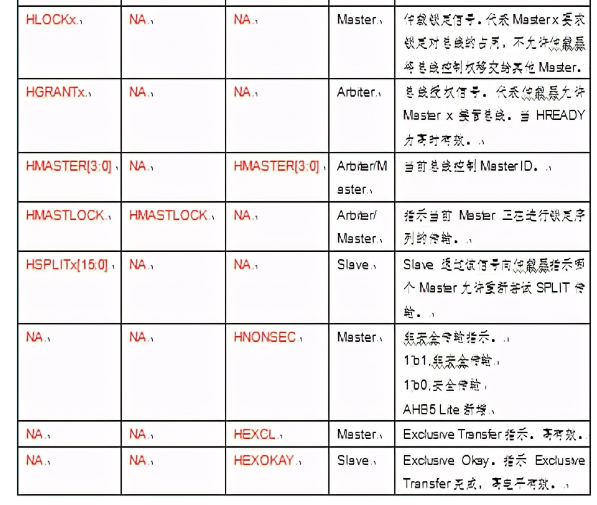

表1AHB接口信号（1）

表1AHB接口信号（2）

表中红色字体的信号为AHB总线不同版本之间存在差异的地方。总结如下：

HPROT位宽不同：AHB5Lite为7bit，AHB2和AHBLite为4bit。

HRESP位宽不同：AHB2Response类型分为Okay，Error，Retry，Split四种类型，需要2bit指示。AHBLite/AHB5Lite则将其简化为Okay，Error两种类型。1bit位宽即可指示。

总线拓扑结构不同：AHB2通过Arbiter实现多Master的访问。而AHBLite、AHB5Lite则删除Arbiter仅定义了单Master访问的情形，总线结构如下图所示。

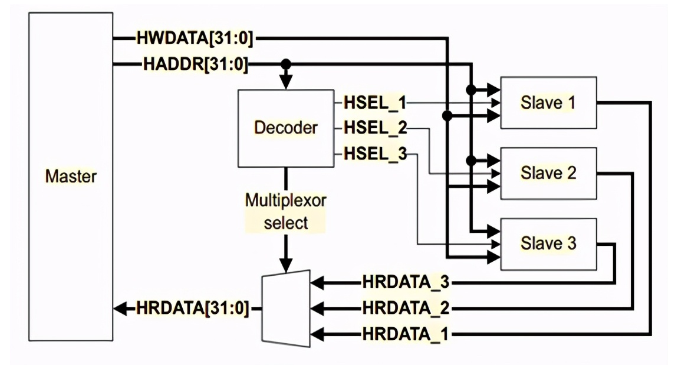

图3AHBLite总线结构

为了解决AHBLite、AHB5Lite多Master应用情形，在AMBA3中，引入Multilayer概念进行多Master扩展。扩展方式如下图所示：

图4AHBLiteMultiLayer总线结构

对MultiLayer感兴趣的同学，可以查阅文末参考资料中的第3个资料。

AHB基础传输

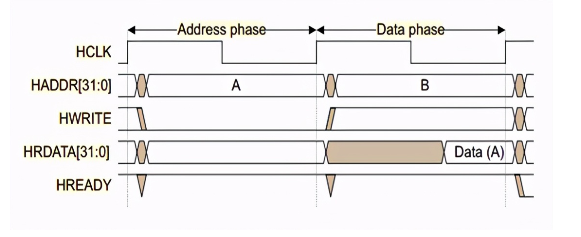

图5AHB基础读传输

AHB传输分为两个阶段：地址阶段，数据阶段。图5为典型的零等待读传输。地址阶段Master向SalveA发读访问，SlaveA在数据阶段返回Data（A）。注意图中细节，在SlaveA数据阶段时，Master同时还发起了SlaveB的写访问。这种Pipeline方式的访问行为就是AHB性能高于APB的原因。

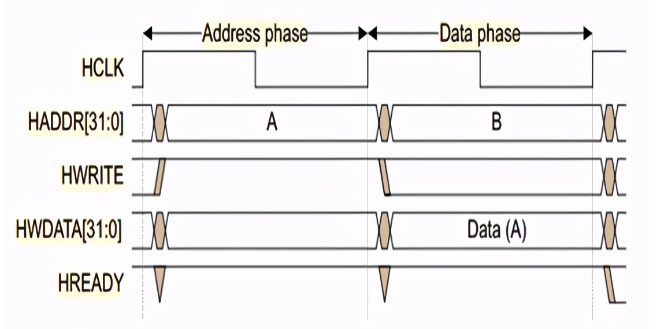

图6AHB基础写传输

图6为零等待写传输，在地址阶段向SlaveA发起写访问，在数据阶段发送写数据。

后记

AHB总线为了提升其性能，相对于APB总线引入了Pipeline的传输模式。这样AHB总线在同频率同数据位宽的情形下，理论性能是可以是APB性能的两倍。AHB总线协议相较APB总线协议复杂很多，本文仅做入门介绍，感兴趣的同学可以查阅本文结尾的参考资料进行深入了解。
