基于RS485的多点双向通信电路实现设计

RS485由RS232和RS422发展而来，弥补了抗干扰能力差、通信距离短、速率低的缺点，增加了多点、双向通信能力，即允许多个发送器连接在同一条主线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围．

RS485可以采用二线和四线两种方式，二线制可以实现真正的多点双向通信．其主要特点如下：

（1）RS485的接口信号电平比RS231-C低，不易损坏接口电路的芯片，且该电平与TTL电平兼容，方便于TTL电路相连接．

（2）RS485的数据最高传输速率为10Mbps．其平衡双绞线的长度与传输速率呈反比，在100Kbps速率下，才可能使用规定的最长电缆长度，只有在很短的距离下才能获得最高传输速率．

（3）RS485接口采用平衡驱动器和差分接收器的组合，抗共模干扰能力强，即抗噪声干扰性好，因而通信距离远，最大传输距离大约为1200m，实际可达3000m．

（4）RS485接口在总线上允许连接多达128个收发器，既具有多站能力．同时需要两个终端电阻，其阻值要求等于传输电缆的特性阻抗．在短距离300m内传输时可不连接终端电阻．

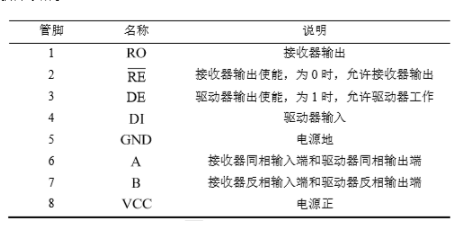

设计温湿度变送器采用MAX3485芯片完成485通信，MAX3485为半双工应用设计芯片．其芯片管脚定义如下表所示．

RS485通信电路如下图所示，将RE和DE直接连接到主芯片IO口管脚，通过IO口管脚控制使能接收和发送．R2和R4为功率电阻，实现安全保护作用．R3为终端电阻，起到阻抗匹配消除通信电缆中的信号反射作用．D1、D1、D3为瞬态抑制二极管，起到防止静电干扰的作用．芯片1脚连接单片机USART接收，4脚连接单片机USART发送．
