DB9公头母头接口引脚的定义

　　DB9公头母头接口定义

　　1、RS-232端（DB9母头/孔型）引脚定义

　　引脚序号2351、4、67、8

　　信号定义TXDRXD地内部相连内部相连

　　注：该口可直接插入计算机的COM口

　　2、RS-232端（DB9公头/针型）引脚定义

　　引脚序号2351、4、67、8

　　信号定义RXDTXD地内部相连内部相连

　　注：该口可接与计算机通讯的设备

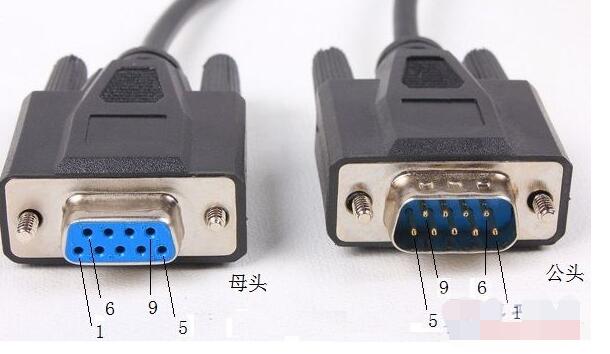

　　DB9公头母头实物及引脚

　　在做开发减肥经常会用到串行接口，一般9针的串行接口居多。

　　如下图：

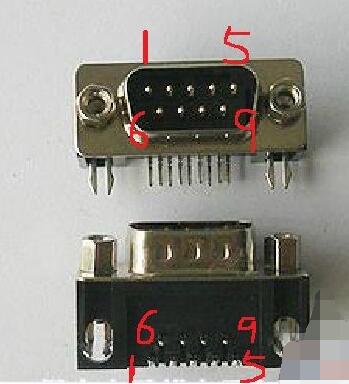

　　公头母头用于连接线的采用上图封装。但用于开发板时，采用90度弯角插针的封装。

　　如下图：

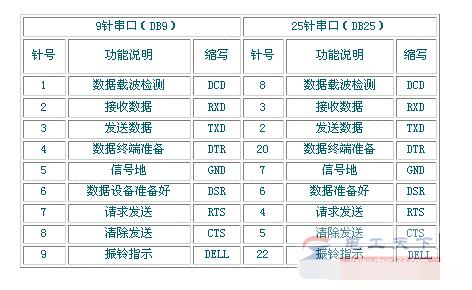

　　各引脚的定义为：
