一文介绍SPI串行总线

　　SPI协议是由摩托罗拉公司提出的通讯协议（SerialPeripheralInterface），即串行外围设备接口，是一种高速全双工的通信总线。它被广泛地使用在ADC、LCD等设备与MCU间，要求通讯速率较高的场合。

　　SPI物理层：

　　SPI通讯使用3条总线及片选线，3条总线分别为SCK、MOSI、MISO，片选线为SS，它们的作用介绍如下：

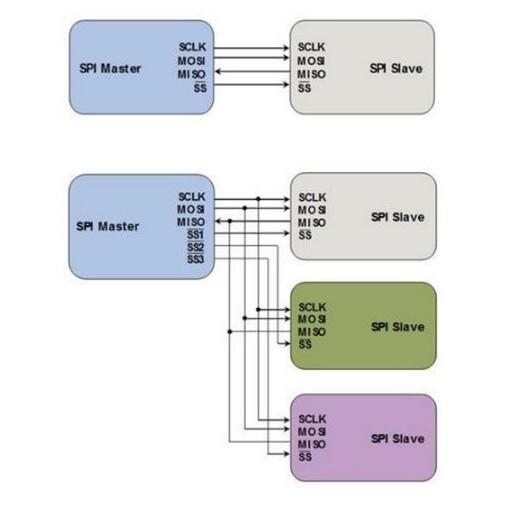

　　（1）SS（SlaveSelect）：从设备选择信号线，常称为片选信号线，也称为NSS、CS，以下用NSS表示。当有多个SPI从设备与SPI主机相连时，设备的其它信号线SCK、MOSI及MISO同时并联到相同的SPI总线上，即无论有多少个从设备，都共同只使用这3条总线；而每个从设备都有独立的这一条NSS信号线，本信号线独占主机的一个引脚，即有多少个从设备，就有多少条片选信号线。I2C协议中通过设备地址来寻址、选中总线上的某个设备并与其进行通讯；而SPI协议中没有设备地址，它使用NSS信号线来寻址，当主机要选择从设备时，把该从设备的NSS信号线设置为低电平，该从设备即被选中，即片选有效，接着主机开始与被选中的从设备进行SPI通讯。所以SPI通讯以NSS线置低电平为开始信号，以NSS线被拉高作为结束信号。

　　（2）SCK（SerialClock）：时钟信号线，用于通讯数据同步。它由通讯主机产生，决定了通讯的速率，不同的设备支持的最高时钟频率不一样，如STM32的SPI时钟频率最大为fpclk/2，两个设备之间通讯时，通讯速率受限于低速设备。

　　（3）MOSI（MasterOutput，SlaveInput）：主设备输出/从设备输入引脚。主机的数据从这条信号线输出，从机由这条信号线读入主机发送的数据，即这条线上数据的方向为主机到从机。

　　（4）MISO（MasterInput，，SlaveOutput）：主设备输入/从设备输出引脚。主机从这条信号线读入数据，从机的数据由这条信号线输出到主机，即在这条线上数据的方向为从机到主机。

　　协议层：

　　SPI协议定义了通讯的起始和停止信号、数据有效性、时钟同步等环节。

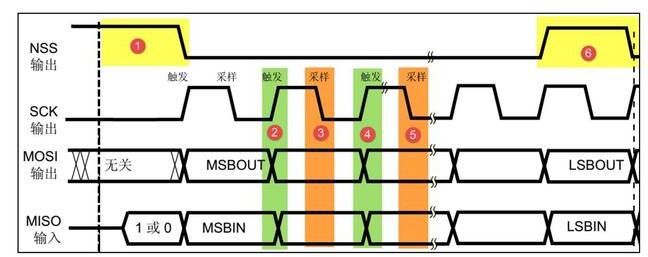

　　这是一个主机的通讯时序。NSS、SCK、MOSI信号都由主机控制产生，而MISO的信号由从机产生，主机通过该信号线读取从机的数据。MOSI与MISO的信号只在NSS为低电平的时候才有效，在SCK的每个时钟周期MOSI和MISO传输一位数据。

　　STM32的SPI外设可用作通讯的主机及从机，支持最高的SCK时钟频率为fpclk/2（STM32F407型号的芯片默认fpclk1为84MHz，fpclk2为42MHz），完全支持SPI协议的4种模式，数据帧长度可设置为8位或16位，可设置数据MSB先行或LSB先行。它还支持双线全双工、双线单向以及单线模式。其中双线单向模式可以同时使用MOSI及MISO数据线向一个方向传输数据，可以加快一倍的传输速度。而单线模式则可以减少硬件接线，当然这样速率会受到影响。
