PNP与NPN接口之间如何转换

　　大多数时候我们喜欢西门子plc加上日系的部件进行控制，如三菱伺服，日系螺丝枪等，都存在着接口之间的转换，还有我们采购的时候由于没有标注清楚，厂家发货的时候发错了型号，有一些可以快速的进行调换，但更多的时候由于工期的问题，我们来不及更换，那我们能做些什么呢？我们能不能进行接口之间的转换呢？

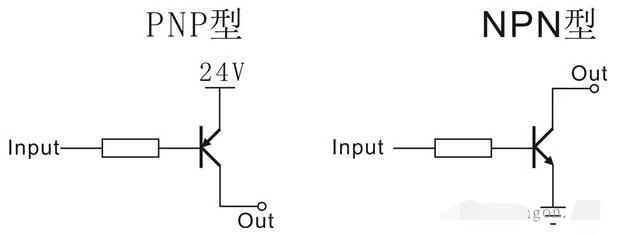

　　答案是肯定的，那么让我们从PNP与NPN原理之间的区别来分析如何进行转换。

　　转换接口我们一般选择继电器或光电耦合器，触点式继电器由于触点的寿命是有限的，而且封装做不到很小，所以我们把眼光放在光电耦合器上，让我们看一下光电耦合器的内部电路

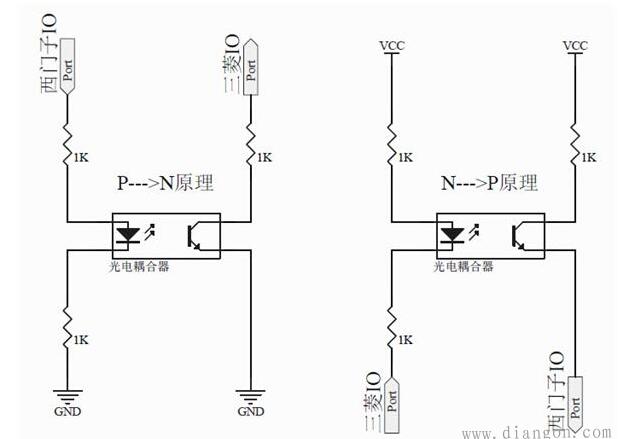

　　从光电耦合器的内部结构可以看出，我们稍加改造即可满足转换要求，转换原理如下

　　这里需要指出的是，一般的光电耦合器Ton和Tof时间和在10us左右，这也就决定了转换接口的速率不会大于20KHz，对于有高速脉冲发出的应用（比如伺服驱动器的控制脉冲类）需要使用高速光耦，比如6N136，6N137等。

　　如果我们再把以上电路封装在一个电器盒内，那就成了一个比较实用的标准模块，目前市面上已经有此类的开发，但大都没有完全封装在电器盒内，只是一个PCB板，占用了机柜导轨比较大的空间。
