三菱变频器RS485通信口

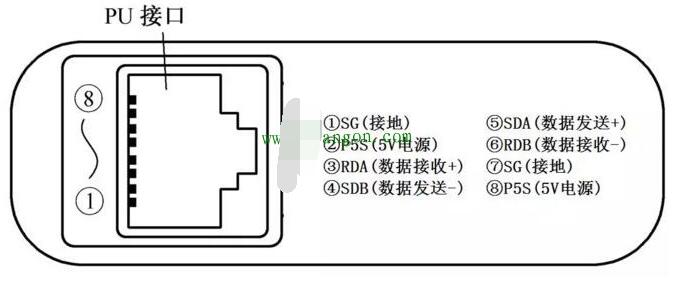

　　三菱FR500系列变频器有一个用于连接操作面板的PU口，该接口可用作RS485通信口，在使用RS485方式与其他设备通信时，需要将操作面板插头（RJ45插头）从PU口拔出，再将RS485通信电缆的一端插入PU口，通信电缆另一端连接plc或其他设备。三菱FR500系列变频器PU口外形及各引脚功能说明如下图所示。

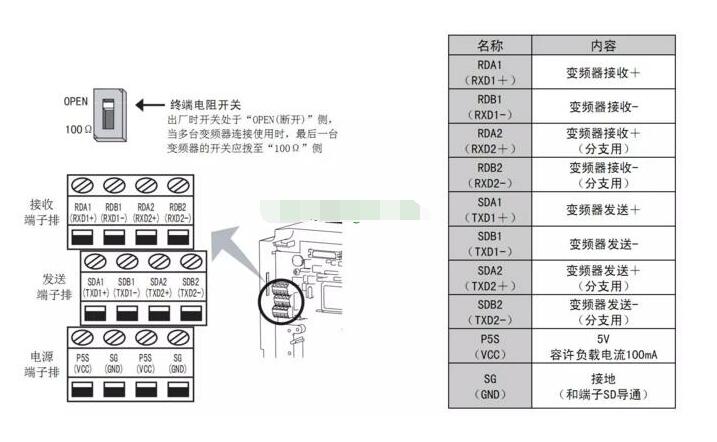

　　三菱FR500系列变频器只有一个RS485通信口（PU口），面板操作和RS485通信不能同时进行，而三菱FR700系列变频器除了有一个PU接口外，还单独配备了一个RS485通信口（接线排），专用于进行RS485通信。三菱FR700系列变频器RS485通信口外形及各脚功能说明如下图所示，通信口的每个功能端子都有2个，一个接上一台RS485通信设备，另一个端子接下一台RS485通信设备，若无下一台设备，应将终端电阻开关拨至“100Ω”侧。
