usb接口4个引脚的功能

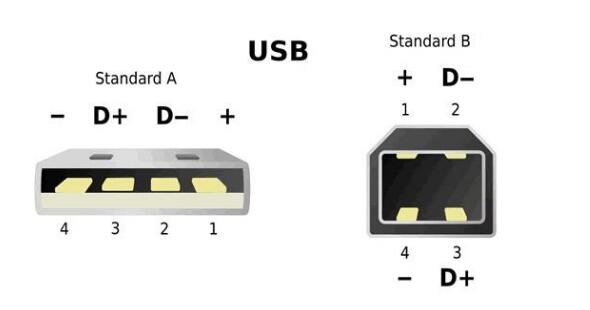

　　usb接口bai从左至右排序，各引脚功能如下：

　　引脚1：电源，duUSB设备供电端zhi口（+5V）。

　　引脚2：接入南桥，传输数据。

　　引脚3：传dao输数据，但两个引脚各有不同，是传输信息的高地位不同。

　　引脚4：接电源地线，构成电路。

　　引脚，又叫管脚，英文叫Pin。就是从集成电路（芯片）内部电路引出与外围电路的接线，所有的引脚就构成了这块芯片的接口。引线末端的一段，通过软钎焊使这一段与印制板上的焊盘共同形成焊点。引脚可划分为脚跟（bottom）、脚趾（toe）、脚侧（side）等部分。

　　usb接口引脚线接口线束颜色：

　　排列方式从左到右是：红白绿黑。

　　红色－USB电源：标有－VCC、Power、5V、5VSB字样。引脚1。

　　绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+。引脚2。

　　白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-。引脚3。

　　黑色－地线：GND、Ground。引脚4。

　　USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要。

　　USB接口的输出电压和电流是：+5V500mA实际上有误差，最大不能超过+/-0.2V也就是4.8-5.2V。

　　usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd红线：vcc绿线：data+白线：data-。
